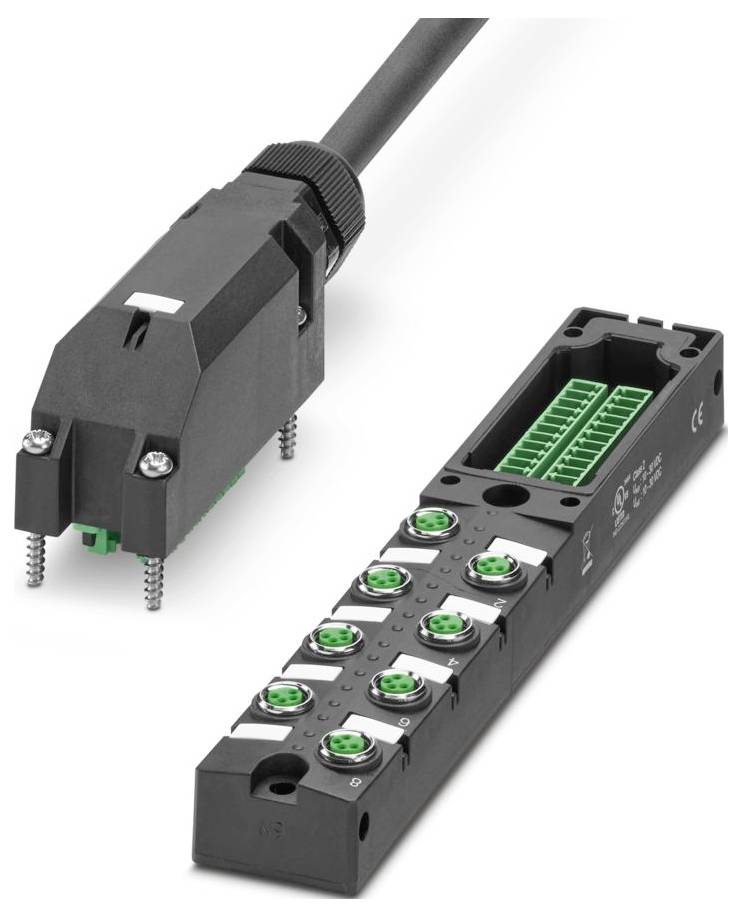

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
16
Broj razdjelnika
8-dijelni
Dostupnost
dvostruko
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
164,99 €
3
2% = 4,03 €
160,96 €
5
3% = 5,63 €
159,36 €
10
4% = 6,70 €
158,29 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (164,99 € / komad)
164,99 €
sa PDV-om
Tehnički podaci
- Broj polova: 18
- Nazivni napon UN: 24 V DC
- Širina: 30 mm
- Visina: 49 mm
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP67
- Temperatura okoline (radna): -25 °C ... 80 °C
- Standardi/propisi: IEC 61076-2-104
- Materijal brtve: FKM
- Dužina: 180,9 mm
- Materijal kontaktne površine: Ni/Au
- Vanjski promjer kabela: 9,50 mm ±0,2 mm
- Napomena o uporabi: Neiskorištene utore treba zatvoriti prije upotrebe. Odgovarajuće elemente za zatvaranje možete pronaći pod "Pribor".
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 10 m
- Presjek vodiča: 16 x 0,34 mm² (signalni vod); 2 x 0,75 mm² (energetski vod)
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Standardna oznaka: M8 konektor
- Vanjsko kućište, boja: crna RAL 9005
- Primjena: Standardna
- Druga svojstva otpornosti: dobra otpornost na kiseline, lužine i otapala
- Kodiranje: A
- LED: da
- Materijal kontakta: CuZn
- Ispitni napon: 2000 V
- Broj utora: 8
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 6 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 2 A
- Vrsta priključka senzora/aktuatora: Utičnica M8
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = 1 / 4 = BIJELA; 1 / 2 (B) = 1 / 2 = GYPK; 2 / 4 (A) = 2 / 4 = GN; 2 / 2 (B) = 2 / 2 = RDBU; 3 / 4 (A) = 3 / 4 = ŽUTA; 3 / 2 (B) = 3 / 2 = BIJELA GN; 4 / 4 (A) = 4 / 4 = GY; 4 / 2 (B) = 4 / 2 = BNGN; 5 / 4 (A) = 5 / 4 = PK; 5 / 2 (B) = 5 / 2 = ZAŠTITNA; 6 / 4 (A) = 6 / 4 = RD; 6 / 2 (B) = 6 / 2 = ŽUTA; 7 / 4 (A) = 7 / 4 = CRNA; 7 / 2 (B) = 7 / 2 = WHGY; 8 / 4 (A) = 8 / 4 = VT; 8 / 2 (B) = 8 / 2 = GYBN; 1-8 / 1 (+24V) = UN = BN; 1-8 / 3 (0V) = 0V = BU
- Dostupan indikator statusa: da
- Materijal navojne čahure: Cu legura
- Materijal O-prstena: FKM
- Materijal nosača kontakta: PBT
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine na strani glavnog kabela: kalajisan
- Moment zatezanja vijka poklopca: 1 Nm
- Moment zatezanja vijka za pričvršćivanje kućišta: 0,8 Nm
- Materijal zalijevajuće mase: PUR
- Nosilac materijala kontaktnog kabela na strani glavnog kabela: PA
- Lokalna dijagnostika: LED napona napajanja zelena; LED indikator statusa I/O žuta
- Nadzirana funkcija: Napon napajanja
- Optički prikaz: Zelena LED
- Težina najlona: 143,9 kg/km
- UL AWM stil: 20549
- Zaštićeno: ne
- Konstrukcija vodiča signalnog kabela: 19 x 0,15 mm
- AWG signalna linija: 22
- Konstrukcija vodiča za napajanje: 42x 0,15 mm
- AWG napajanje: 18
- Promjer vodiča uključujući izolaciju: 1,3 mm ±0,1 mm (signalni vod); 1,8 mm ±0,1 mm (električni vod)
- Materijal izolacije žice: PVC
- Jednostruka žica, boja: smeđa, plava, bijela, zelena, žuta, siva, ružičasta, crvena, crna, ljubičasta, siva/ružičasta, crvena/plava, bijela/zelena, smeđa/zelena, bijela/žuta, žuta/smeđa, bijela/siva, siva/smeđa
- Potpuno nasukavanje: Vene nasukane u slojevima
- Nazivni napon kabela: 300 V
- Minimalni radijus savijanja, trajno ugrađen: 7,5 x D
- Minimalni radijus savijanja, fleksibilno položeno: 10 x D
- Minimalni radijus savijanja, trajno ugrađen: 72 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 95 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 1.500.000, radijus savijanja: 95 mm, udaljenost pomicanja: 2 m, brzina pomicanja: 2 m/s
- Otpornost na plamen: DIN EN 50265
- Otpornost na ulje: prema VDE 0472 dio 803
- Posebne značajke: bez silikona
- Debljina stijenke izolacije: ≥ 0,15 mm (unutarnji plašt); ≥ 0,76 mm (vanjski plašt)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
16
- Dostupnost
dvostruko
- Tip
SACB- 8/4-L-C-M8 HD/10,0 PUR
- Glavni vod
da
- Broj razdjelnika
8-dijelni
- Prikaz statusa
s led
- Vrsta signala
PNP
- Priključak
M8 utičnica
- Širina
30 mm
- Dužina
180.9 mm
IP67
- Opteretivost struje po utoru
2 A
- Ukupna struja (jednostavno napajanje)
6 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Vrsta priključenja (Razdjelne kutije)
M8 utičnica
- Materijal kućišta
PBT
- Ukupan broj polova
4
- Težina
0.1439 kg/m
- Proizvođač-br. dijela
1197618
- Sadržaj
1 St.
- Duljina kabela
10 m
- Broj polova
4
- Visina
49 mm
- Strujna opteretivost (ukupna)
6 A
- Strujna opteretivost po I/O signalu
2 A
- Dubina
180.9 mm
- Boja kućišta
crna
- Radni napon
24 V
- Nazivni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St
Upute za rad i sigurnost
Upute za rad i sigurnost 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 sensorska/aktivatorska kutija M8 razdjelnik s metalnim navojem 1 St
Opis
Razvodna kutija, Primjena: Standardna, Vrsta priključka: M8 utičnica (metalna), Broj utora: 8, Broj polova: 4, Kodiranje: A, Konfiguracija utora: Dvostruka, Pokazatelj statusa: Da, PNP; Priključak na glavni vod: Utična vijčana stezaljka 180°, PUR/PVC, Duljina kabela: 10 m, Zaštita: Ne
