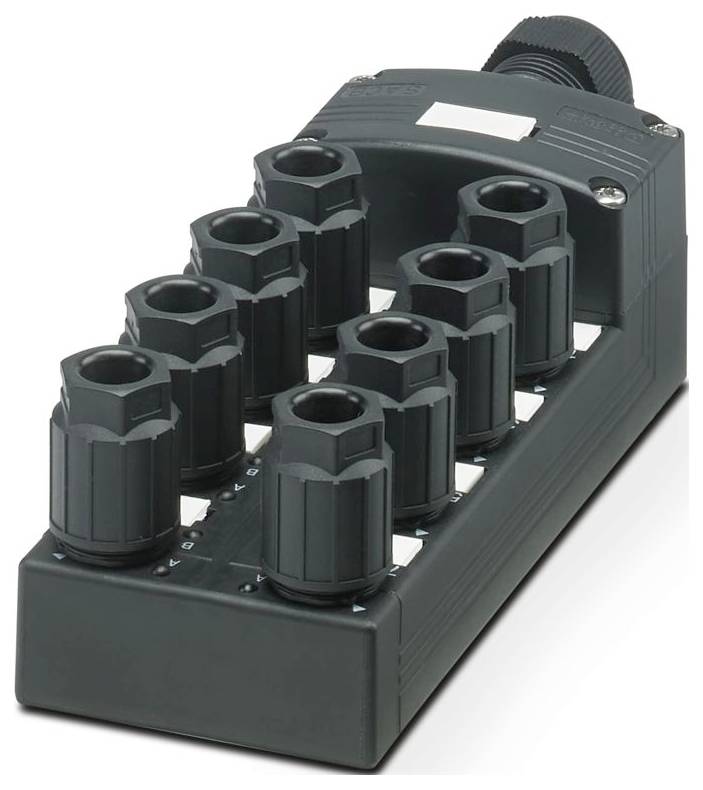

Phoenix Contact SACB-8/16-L-C QO 1156006 sensorska/aktivatorska kutija 1 St. Single
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Single
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
8
Broj razdjelnika
8-dijelni
Dostupnost
dvostruko
Tehnički list (PDF)
72 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
114,99 €
3
3% = 3,19 €
111,80 €
5
4% = 4,46 €
110,53 €
10
5% = 5,31 €
109,68 €
25
5% = 6,27 €
108,72 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (114,99 € / komad)
114,99 €
sa PDV-om
Tehnički podaci
- Broj polova: 5
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Utični vijčani priključak
- Širina: 58 mm
- Visina: 45 mm
- Klasa zapaljivosti prema UL 94: V0
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP65
- Temperatura okoline (radna): -30 °C ... 80 °C; -5 °C ... 50 °C (tijekom montaže)
- Materijal brtve: FKM
- Dužina: 168 mm
- Materijal kontaktne površine: Sn
- Vanjski promjer cijevi: 7 mm ... 12 mm
- Napomena o primjeni: Kabeli s 5 vodiča mogu imati maksimalni presjek priključka od 0,5 mm²/AWG 20.
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- LED: da
- Materijal kontakta: čelik/bakar
- Broj utora: 8
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 10 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 4 A
- Vrsta priključka senzora/aktuatora: QUICKON
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/Pol = Boja žice ili spoj: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN; 1-8 / 3 (0 V) = 0 V; 1-8 / 5 (PE) = PE
- Dostupan indikator statusa: da
- Materijal O-prstena: FKM
- Materijal nosača kontakta: PA 6.6
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine (strana kabela magistrale): Ni
- Presjek fleksibilnog signalnog kabela: 0,14 mm² ... 0,5 mm²
- Presjek fleksibilnog priključka za napajanje: 0,14 mm² ... 0,5 mm²
- Presjek fleksibilnog signalnog kabela AWG: 26 ... 20
- Presjek fleksibilnog AWG priključka za napajanje: 26 ... 20
- Duljina skidanja izolacije signalne žice: 7 mm
- Duljina skidanja izolacije s plašta: 50 mm (glavni kabel)
- Moment zatezanja vijka poklopca: 0,35 Nm
- Moment zatezanja vijka za pričvršćivanje kućišta: 0,5 Nm
- Moment zatezanja spojne matice: 4 Nm
- Materijal zalijevajuće mase: PUR
- Materijal nosača kontaktnog kabela na strani glavnog kabela: PA 6.6 V0
- Lokalna dijagnostika: Napon napajanja po modulu LED zelena; LED indikator statusa I/O žuta
- Nadzirana funkcija: Napon napajanja po modulu
- Optički prikaz: Zelena LED
- Veličina ključa za spojnu maticu: 16 mm
- Materijal izolacije jezgre: PVC/PE/PP/guma
- Vrsta ambalaže
Single
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
8
- Dostupnost
dvostruko
- Tip
SACB-8/16-L-C QO
- Glavni vod
da
- Broj razdjelnika
8-dijelni
- Prikaz statusa
s led
- Vrsta signala
PNP
- Priključak
priključni vijčani spoj
- Širina
58 mm
- Dužina
168 mm
IP65
- Opteretivost struje po utoru
4 A
- Ukupna struja (jednostavno napajanje)
10 A
- Maks. temperatura
80 °C
- Min. temperatura
-30 °C
- Poprečni presjek priključka maks.
0.75 mm²
- Poprečni presjek priključka min.
0.14 mm²
- Vrsta priključenja (Razdjelne kutije)
QUICKON konektor
- Materijal kućišta
PBT
- Ukupan broj polova
5
- Proizvođač-br. dijela
1156006
- Sadržaj
1 St.
- Broj polova
5
- Visina
45 mm
- Strujna opteretivost (ukupna)
10 A
- Strujna opteretivost po I/O signalu
2 A
- Radni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 sensorska/aktivatorska kutija 1 St. Single
Upute za rad i sigurnost
Upute za rad i sigurnost 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 sensorska/aktivatorska kutija 1 St. Single
Opis
Razvodna kutija, vrsta priključka: QUICKON, 0,14 mm² ... 0,75 mm², Broj utora: 8, Broj polova: 5, Konfiguracija utora: dvostruka, Indikator statusa: da, PNP; Priključak glavne linije: Utična vijčana stezaljka 180°, Zaštita: ne, Prilikom spajanja 5 vodiča može se spojiti maks. 0,5 mm²
