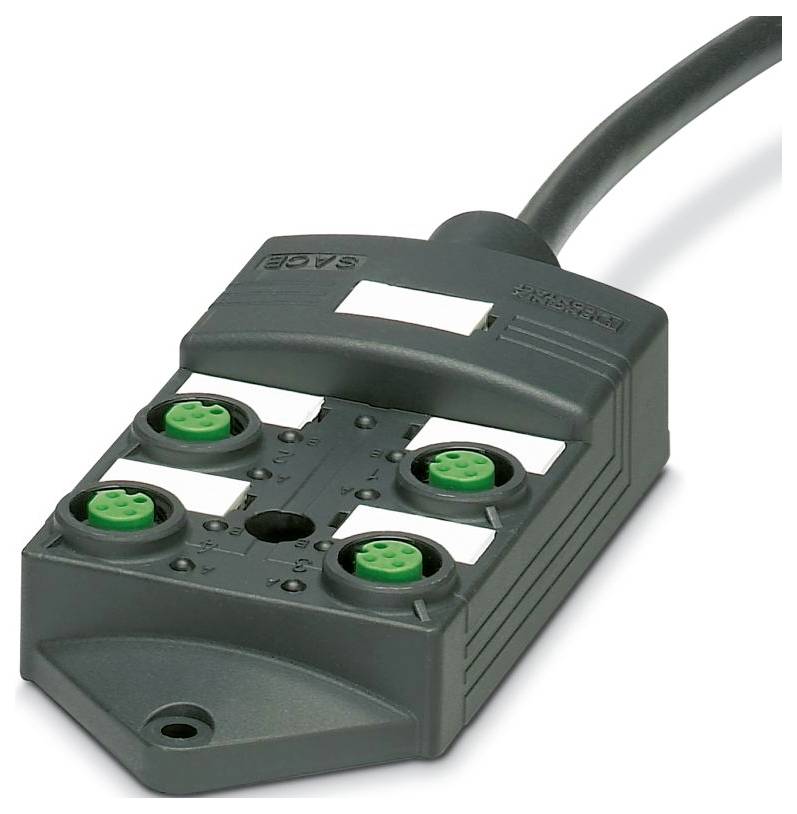

Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 sensorska/aktivatorska kutija M12 razdjelnik s plastičnim navojem 1 St
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
4
Broj razdjelnika
4-dijelni
Dostupnost
dvostruko
Tip
SACB-4/ 8-L-15,0PUR SCO P
Tehnički list (PDF)
20 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
109,99 €
3
3% = 3,05 €
106,94 €
5
4% = 4,27 €
105,72 €
10
5% = 5,08 €
104,91 €
25
5% = 5,99 €
104,00 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Tehnički podaci
- Polzahl: 11
- Nennspannung UN: 24 V DC
- Širina: 54 mm
- Visina: 23 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67
- Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
- Normen/Bestimmungen: IEC 61076-2-101
- Dužina: 117 mm
- Material Kontaktoberfläche: vergoldet
- Leitungsaußendurchmesser: 8,70 mm ±0,2 mm
- Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
- Außenmantel, Material: PUR
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 15 m
- Leitungsquerschnitt: 8x 0,5 mm² (Signalleitung);3x 1 mm² (Energieleitung)
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Normbezeichnung: M12-Steckverbinder
- Außenmantel, Farbe: schwarz RAL 9005
- Anwendung: Standard
- Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
- Kodierung: A
- LED: ja
- Material Kontakt: Cu-Legierung
- Prüfspannung: 2000 V
- Anzahl der Steckplätze: 4
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 12 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussart Sensor/Aktor: M12-Buchse
- Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;1 / 2 (B) = GYPK;2 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4 / 2 (B) = BNGN;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Statusanzeige vorhanden: ja
- Material Gewindehülse: PBT
- Material Dichtung O-Ring: NBR
- Material Kontaktträger: PA
- Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
- Material Vergussmasse: PUR
- Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
- Überwachte Funktion: Versorgungsspannung
- optische Darstellung: LED grün
- PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
- Leitungsgewicht: 122 kg/km
- UL AWM Style: 20549
- Geschirmt: nein
- Leitungstyp: PUR/PVC schwarz [PUR]
- Leiteraufbau Signalleitung: 28x 0,15 mm
- AWG Signalleitung: 20
- Leiteraufbau Spannungsversorgung: 56x 0,15 mm
- AWG Spannungsversorgung: 17
- Aderdurchmesser inklusive Isolierung: 1,5 mm ±0,1 mm (Signalleitung);2,1 mm ±0,1 mm (Energieleitung)
- Material Aderisolation: PVC
- Einzelader, Farbe: braun, blau, grün/gelb, weiß, grün, gelb, grau, grau/rosa, rot/blau, weiß/grün, braun/grün
- Wandstärke Innenmantel: ≥ 0,15 mm
- Wandstärke Außenmantel: ≥ 0,38 mm
- Gesamtverseilung: Adern in Lagen verseilt
- Nennspannung Kabel: 300 V
- Mindestbiegeradius, fest verlegt: 7,5 x D
- Mindestbiegeradius, flexibel verlegt: 10 x D
- Kleinster Biegeradius, fest verlegt: 66 mm
- Kleinster Biegeradius, beweglich verlegt: 87 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 87 mm, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
- Flammwidrigkeit: DIN EN 50265
- Ölbeständigkeit: nach VDE 0472 Teil 803
- Besondere Eigenschaften: silikonfrei
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
4
- Dostupnost
dvostruko
- Tip
SACB-4/ 8-L-15,0PUR SCO P
- Glavni vod
da
- Broj razdjelnika
4-dijelni
- Prikaz statusa
s led
- Vrsta signala
PNP
- Priključak
M12 utičnica
- Širina
54 mm
- Dužina
117 mm
IP65
IP67
- Opteretivost struje po utoru
4 A
- Ukupna struja (jednostavno napajanje)
12 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Poprečni presjek priključka maks.
1 mm²
- Poprečni presjek priključka min.
0.5 mm²
- Vrsta priključenja (Razdjelne kutije)
M12 utičnica
- Materijal kućišta
PBT
- Ukupan broj polova
5
- Proizvođač-br. dijela
1097602
- Sadržaj
1 St.
- Duljina kabela
15 m
- Broj polova
5
- Visina
23 mm
- Strujna opteretivost (ukupna)
12 A
- Strujna opteretivost po I/O signalu
2 A
- Dubina
117 mm
- Radni napon
24 V
- Nazivni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 sensorska/aktivatorska kutija M12 razdjelnik s plastičnim navojem 1 St
Upute za rad i sigurnost
Upute za rad i sigurnost 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 sensorska/aktivatorska kutija M12 razdjelnik s plastičnim navojem 1 St
Opis
Verteilerbox, Anwendung: Standard, Anschlussart: M12-Buchse Kunststoff, Anzahl der Steckplätze: 4, Polzahl: 5, Kodierung: A, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 15 m, Schirmung: nein
