Slika slična

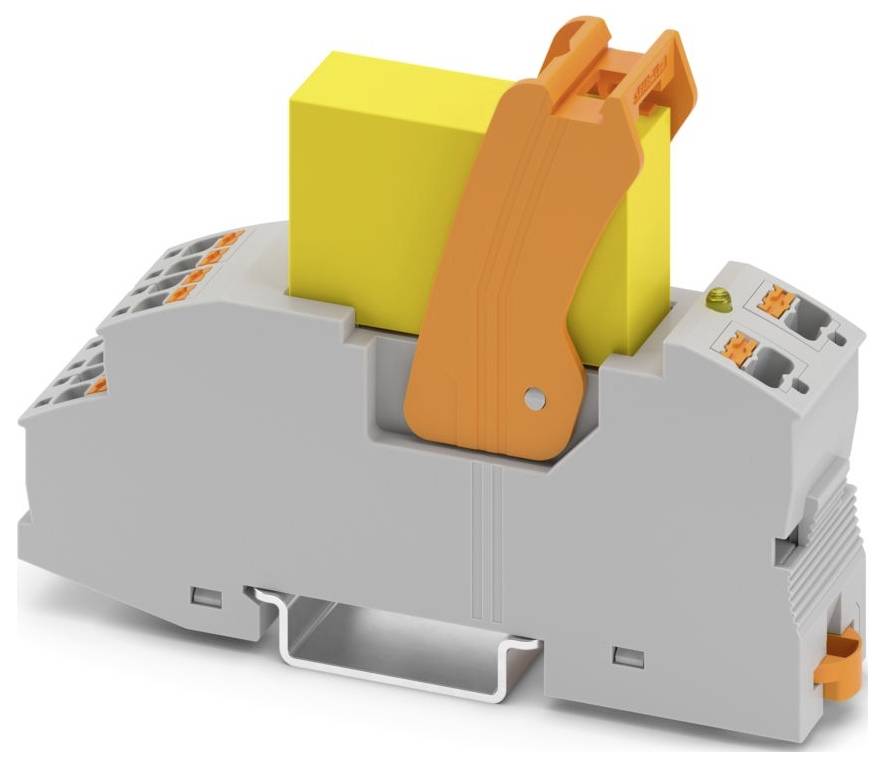

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG relejni modul 3 zatvarač, 1 otvarač Piece 10 St.
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
3 zatvarač
1 otvarač
Preklopni napon (maks.)
300 V/DC
Tip
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
518 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (445,00 € / komad)
445,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: RIFLINE complete
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (ferula s plastičnom čahurom); 0,14 mm² ... 1 mm² (ferula s plastičnom čahurom, dva vodiča na dvostrukom priključku)
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 26 ... 16 (kruto); 26 ... 16 (fleksibilno)
- Širina: 21 mm
- Visina: 96 mm
- Dubina: 67 mm
- Klasa zapaljivosti prema UL 94: V2 (kućište)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/Propisi: EN 61810-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,41 W
- Način rada: 100% ED
- Certifikat: u skladu s UKCA
- Struja: 10 A (RT28-32)
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Napon: 500 V (SCPD)
- Zaštitni krug: Dioda s slobodnim hodom
- Maksimalni napon preklapanja: 250 V AC; 300 V DC
- Indikator statusa: LED (žuta)
- Primjena: Prisilni kontakti
- Struja kratkog spoja: 1 kA (uvjetna struja kratkog spoja)
- Maksimalna udarna struja: 35 A (20 ms)
- Izolacija: Osnovna izolacija; Sigurno odvajanje, pojačana izolacija i 6 kV između zavojnice i kontaktnog kruga te između kontakata 11-12 ili 13-14, 41-42 do 23-24, 33-34
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 12.09.2025.
- Raspon ulaznog napona u odnosu na UN: vidi dijagram smanjenja nazivne snage
- Tipična ulazna struja na UN: 17 mA
- Konfiguracija kontakata: 3 normalno zatvorena kontakta, 1 normalno otvoreni kontakt
- Maksimalna kontinuirana struja: 6 A
- UKCA: UKCA
- Nazivni napon izolacije: 250 V AC (ulaz / izlaz)
- Nazivni impulsni napon: 6 kV (ulaz / izlaz)
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT II (relej)
- Stupanj zaštite (mjesto ugradnje): IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 107 ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 10 ms
- Tipično vrijeme relapsa: 15 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgSnO, tvrdo pozlaćen
- Minimalni napon preklapanja: 10 V (5 mA)
- Minimalna struja preklapanja: 5 mA (10 V)
- Maksimalna prekidna snaga (omsko opterećenje): 144 W (24 V DC); 100 W (48 V DC); 75 W (60 V DC); 55 W (110 V DC); 50 W (220 V DC); 1500 VA (250 V AC)
- Ispitni napon (otvoreni kontakt): 1,5 kVrms (50 Hz, 1 min., otvoreni kontakt)
- Napon zavojnice: 24 V DC
- B10d: 810000 ciklusa (AC15, 250V / 0,5A, 1NO); 170000 ciklusa (AC15 | 250V / 2A | 1NO); 318000 ciklusa (DC13, 24V / 1A, 1NO); 208000 ciklusa (DC13, 24V / 2A, 1NO)
- Prisilno vođeni kontakti prema EN 61810-3: Tip A
- Kategorija komunalnih usluga CB shema (IEC 60947-5-1): AC15, 2 A/240 V (normalno otvoren); DC13, 2 A/24 V (normalno otvoren)
- Uređaj za zaštitu od kratkog spoja: Uređaj za zaštitu od kratkog spoja
- Radni napon UN: 24 V DC
- Sve specifikacije prema standardu: Sve specifikacije prema standardu
- Gubitak ulazne snage pri UN: 0,4 W
- Ispitni napon (): 4 kVrms (50 Hz, 1 min., između kontakata: svi ostali)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
- Priključak
Push-in priključak s oprugom
- Radni napon (maks.)
24 V/DC
- Vrijeme odziva
10 ms
- Vrijeme opadanja
15 ms
- Vrsta kontakta
3 zatvarač
1 otvarač
- Kontaktni materijal
AgSnO + pozlata
- Preklopni napon (maks.)
300 V/DC
- Maks. rasklopna snaga
1500 VA
- Snažna svitka
0.4 W
- Određene značajke
s led
sa supresorskom diodom
s ručkom za držanje
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
67 mm
- Širina
21 mm
- Visina
96 mm
- dim.
(Š x V x D) 21 x 96 x 67 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG relejni modul 3 zatvarač, 1 otvarač Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG relejni modul 3 zatvarač, 1 otvarač Piece 10 St.
Opis
Relejni modul s push-in priključkom, koji se sastoji od: relejne podnožnice sa statusnom LED diodom, diode s slobodnim hodom i pričvrsnog nosača, sigurnosnog releja s pozitivno vođenim kontaktima prema DIN EN 61810-3, konfiguracije kontakata: 3 normalno otvorena i 1 normalno zatvorena, ulazni napon: 24 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
