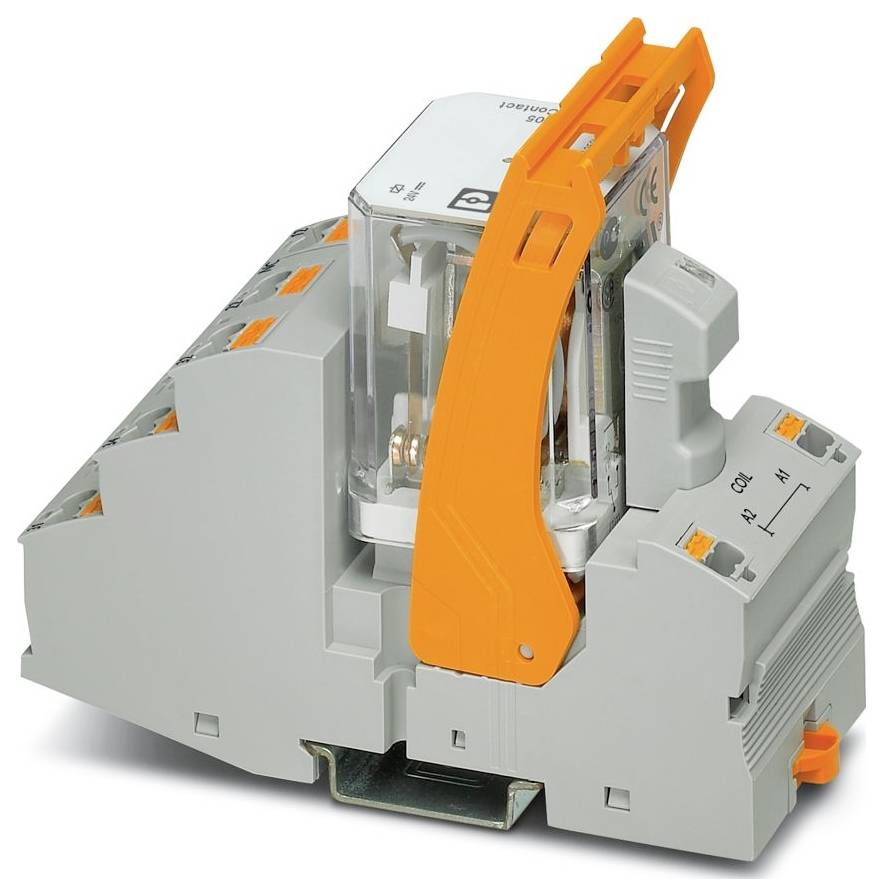

Slika slična
Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 relejni modul 3 prebacivanje 5 St.
Vrsta proizvoda
relejni modul
Vrsta kontakta
3 prebacivanje
Preklopni napon (maks.)
440 V/AC
Tip
RIF-4-RPT-LDP-24DC/3X21
Priključak
Push-in priključak s oprugom
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
119 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 5 St.)
Ukupno (134,99 € / komad)
134,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,14 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14 (starr);26 ... 14 (flexibel)
- Širina: 43 mm
- Visina: 111 mm
- Dubina: 90 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Stupanj nečistoće: 2
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 1,34 W
- Promjer 3,2 mm
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 20,4 V DC ... 26,4 V DC (20 °C)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Freilaufdiode
- Schadgastest: Schadgastest
- Schaltspannung maximal: 440 V AC;250 V DC
- Anwendung: Universal
- Bohrloch: Bohrloch
- Einschaltstrom maximal: 50 A (20 ms, Schließer)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 24 V DC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 56 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 3 Wechsler
- Grenzdauerstrom: 10 A (siehe Diagramm)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT I (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 2,5 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 20 ms
- Rückfallzeit typisch: 20 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 10 V (24 mA)
- Schaltstrom minimal: 10 mA (24 V)
- Abschaltleistung (ohmsche Last) maximal: 240 W (24 V DC);124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC);2500 VA (250 V AC);4000 VA (440 V AC)
- Prüfspannung (Kontakt/Kontakt): 2,5 kVeff (50 Hz, 1 min., Kontakt/Kontakt)
- Motorlast nach UL 508: 1/3 HP, 120 V AC (Einphasen-Wechselstrommotor);1/2 HP, 240 V AC (Einphasen-Wechselstrommotor);1/2 HP, 240 V AC (Drehstrommotor)
- Kontaktseite: Kontaktseite
- Spulenspannung: 24 V DC
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (Schließer);DC13, 2 A/240 V (Schließer)
- 3-Phasen Motorlast: 1500 W
- Vrsta proizvoda
relejni modul
- Tip
RIF-4-RPT-LDP-24DC/3X21
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
20.4 V/DC
- Radni napon (maks.)
26.4 V/DC
- Vrijeme odziva
20 ms
- Vrijeme opadanja
20 ms
- Vrsta kontakta
3 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
440 V/AC
- Maks. rasklopna snaga
4000 VA
- Određene značajke
s ručkom za držanje
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
90 mm
- Širina
43 mm
- Visina
111 mm
- dim.
(Š x V x D) 43 x 111 x 90 mm
- Sadržaj
5 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 relejni modul 3 prebacivanje 5 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 relejni modul 3 prebacivanje 5 St.
Opis
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais und Haltebügel. Kontaktausführung: 3 Wechsler. Eingangsspannung: 24 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
