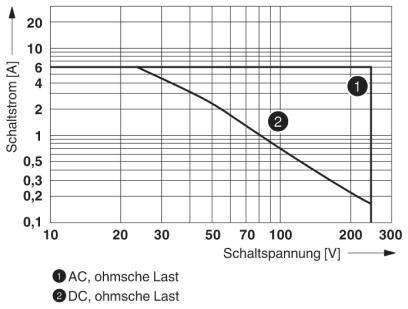

![Dijagram prikazuje krivulju struje uključivanja [A] u odnosu na napon uključivanja [V]. Označeni su 1 (AC, omsko opterećenje) i 2 (DC, omsko opterećenje).](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002225774TI06/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/7
Slika slična

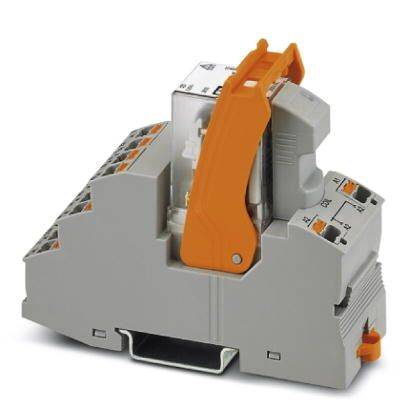

Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 5 A 4 preb
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
4 prebacivanje
Nazivni napon
120 V/AC
Preklopni napon (maks.)
250 V DC/AC
Prebacivanje struje (maks.)
5 A
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
10
-
46,99 €
3
3% = 1,53 €
45,46 €
5
5% = 2,14 €
44,85 €
10
5% = 2,54 €
44,45 €
25
6% = 3,00 €
43,99 €
Količinski popusti - savjet za uštedu
Uštedite 25,40 €
Broj
Min.: 10
Višestruki: 10
Ukupno (44,45 € / komad)
444,50 €
sa PDV-om
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 1,56 W
- Maksimalni prekidački napon: 250 V AC / DC
- Minimalni prekidački napon: 5 V (pri 24 mA)
- Minimalna prekidačka struja: 5 mA (pri 24 V)
- Maksimalna struja pritiska: 16 A (20 ms, uspostavite kontakt)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 120 W (pri 24 V DC)
- 124 W (pri 48 V DC)
- 108 W (pri 60 V DC)
- 52 W (pri 110 V DC)
- 48 W (pri 220 V DC)
- 1250 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,22 A (pri 120 V, DC13)
- 0,11 A (pri 250 V, DC13)
- 1,5 A (pri 24 V, AC15)
- 1,5 A (pri 120 V, AC15)
- 1 A (pri 240 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 1,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 1,5 mm²
- Presjek provodnika AWG: 26 ... 16 (kruta)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 2,5 kV
- Izolacija: osnovna izolacija
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
RIF-2-RPT-LV-120AC/4X21/EX
- Priključak
Push-In stezaljka
- Vrijeme odziva
5 ms
- Vrsta kontakta
4 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
120 V/AC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
5 A
- Mehanički vijek trajanja
2x 107operacije
- Određene značajke
s led
IP20
- Maks. temperatura
+50 °C
- Min. temperatura
-40 °C
- Dužina
75 mm
- Širina
31 mm
- Visina
96 mm
- dim.
(D x Š x V) 75 x 31 x 96 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 5 A 4 preb
Podatkovna tablica 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 5 A 4 preb
Upute za rad i sigurnost
Upute za rad i sigurnost 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 5 A 4 preb
Opis
Unaprijed sastavljen relejni modul koji se sastoji od: relejne baze, funkcionalnog dodatnog modula, kontaktnog releja za napajanje i nosača za montažu, odobrenog prema ATEX / IECEx (zona 2) i klase ex-zone I, Div. 2, push-in priključak, 4 preklopna kontakta, ulazni napon: 120 V AC
