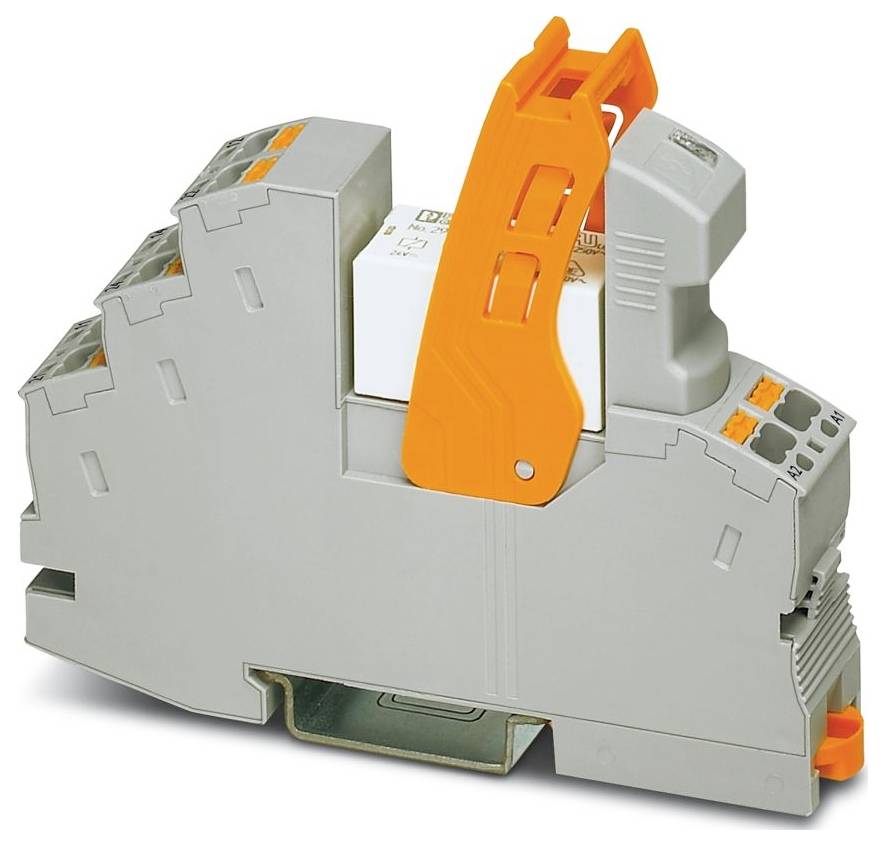

Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU relejni modul 2 prebacivanje Piece 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-1-RPT-LV-230AC/2X21AU
Tehnički list (PDF)
25 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
139,99 €
3
2% = 3,42 €
136,57 €
5
3% = 4,77 €
135,22 €
10
4% = 5,68 €
134,31 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (14,00 € / komad)
139,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: RIFLINE complete
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (ferula s plastičnom čahurom); 0,14 mm² ... 1 mm² (ferula s plastičnom čahurom, dva vodiča na dvostrukom priključku)
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 26 ... 16 (kruto); 26 ... 16 (fleksibilno)
- Širina: 16 mm
- Visina: 96 mm
- Dubina: 75 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 50 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/propisi: IEC 60947-5-1
- Napomena: Sljedeće vrijednosti vrijede kada je zlatni sloj oštećen.
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Upute za uporabu: Kratkospojnik FBS 2-6... za ulaznu stranu (A2) i kratkospojnik FBS-2-8... za izlaznu stranu (11/21)
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,4 W
- Promjer 3,2 mm
- Način rada: 100% ED
- Raspon ulaznog napona: 184 V AC ... 264,5 V AC (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Zaštitni krug: Varistor
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: Univerzalna
- Bušotina: Bušotina
- Maksimalna udarna struja: 12 A (20 ms, normalno otvoreni kontakt)
- Izolacija: Sigurno odvajanje ulaza i izlaza; osnovna izolacija između preklopnih sklopki.
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 20. siječnja 2026.
- Nazivni ulazni napon UN: 230 V AC
- Raspon ulaznog napona u odnosu na UN: vidi dijagram
- Tipična ulazna struja na UN: 6 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakata: 2 preklopna kontakta
- Maksimalna kontinuirana struja: 50 mA
- Klasa zapaljivosti prema UL 94 (kućište): V2 (kućište)
- Nazivni impulsni napon: 6 kV (ulaz/izlaz); 4 kV (između preklopnih kontakata)
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT III (relej)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 107 ciklusa preklapanja
- Ispitni napon (namot/kontakt): 2,5 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 3 ms ... 12 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 5 V (pri 10 mA)
- Minimalna struja preklapanja: 10 mA (pri 5 V)
- Maksimalna sklopna snaga (omsko opterećenje): 192 W (pri 24 V DC); 96 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 57 W (pri 220 V DC); 2000 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Električni vijek trajanja: vidi dijagram
- Mrežna frekvencija: 50/60 Hz
- Tipični raspon vremena relapsa: 3 ms ... 20 ms.
- Prebacivanje: kada je sloj zlata uništen: Prebacivanje: kada je sloj zlata uništen
- Ispitni napon (prebacivanje/prebacivanje): 2,5 kVrms (50 Hz, 1 min., prebacivanje/prebacivanje)
- Napon zavojnice: 230 V AC
- Kategorija upotrebe CB sheme (IEC 60947-5-1): AC15, 1,5 A/240 V (normalno otvoren); AC15, 2 A/250 V (normalno zatvoren); DC13, 2 A/24 V (normalno otvoren); DC13, 0,2 A/250 V (normalno zatvoren)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
RIF-1-RPT-LV-230AC/2X21AU
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
184 V/AC
- Radni napon (maks.)
264.5 V/AC
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi tvrdo pozlaćen
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2000 VA
- Određene značajke
s ručkom za držanje
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
75 mm
- Širina
16 mm
- Visina
96 mm
- dim.
(Š x V x D) 16 x 96 x 75 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579660 Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU relejni modul 2 prebacivanje Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579660 Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU relejni modul 2 prebacivanje Piece 10 St.
Opis
Unaprijed sastavljeni relejni modul s push-in priključkom, koji se sastoji od: relejne podnožnice, višeslojnog kontaktnog releja, utičnog modula za prikaz/supresiju smetnji i montažnog nosača. Konfiguracija kontakata: 2 preklopna kontakta. Ulazni napon: 230 V AC
