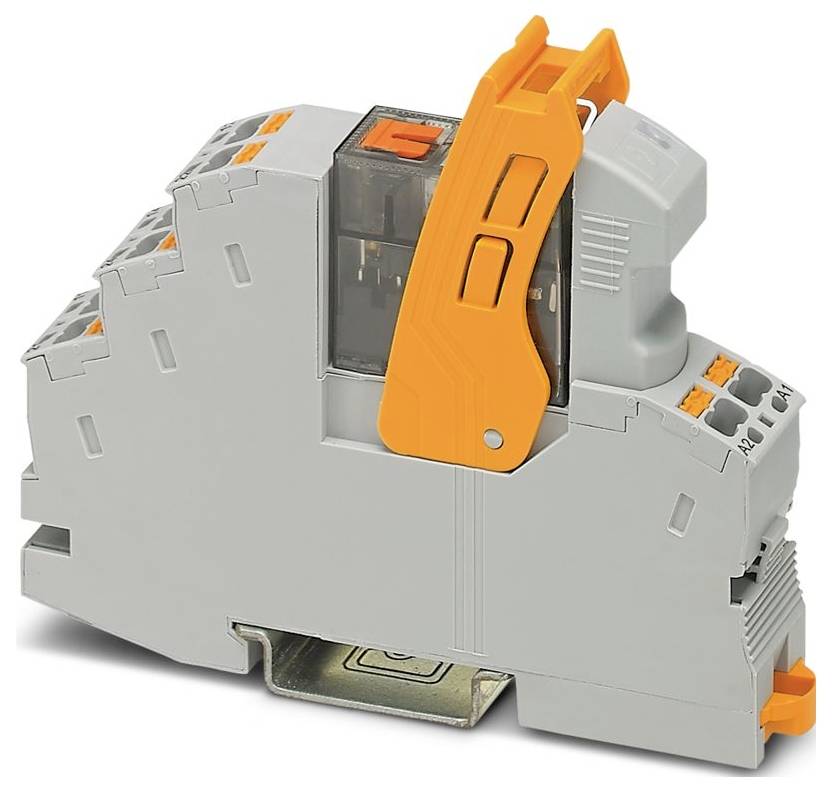

Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS relejni modul 1 prebacivanje Single 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Single
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-1-RPT-LV-120AC/1X21MS
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
18,99 €
3
5% = 0,94 €
18,05 €
5
7% = 1,32 €
17,67 €
10
9% = 1,66 €
17,33 €
25
10% = 1,85 €
17,14 €
50
11% = 2,17 €
16,82 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (18,99 € / komad)
18,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: RIFLINE complete
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (ferula s plastičnom čahurom); 0,14 mm² ... 1 mm² (ferula s plastičnom čahurom, dva vodiča na dvostrukom priključku)
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 26 ... 16 (kruto); 26 ... 16 (fleksibilno)
- Širina: 16 mm
- Visina: 96 mm
- Dubina: 75 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 50 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,84 W
- Promjer 3,2 mm
- Način rada: 100% ED
- Raspon ulaznog napona: 96 V AC ... 132 V AC (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Zaštitni krug: Varistor
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: Univerzalna; ručni prekidač
- Bušotina: Bušotina
- Maksimalna udarna struja: 32 A (20 ms, normalno otvoreni kontakt)
- Izolacija: Sigurno odvajanje ulaza i izlaza; osnovna izolacija između preklopnih sklopki.
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 20. siječnja 2026.
- Nazivni ulazni napon UN: 120 V AC
- Raspon ulaznog napona u odnosu na UN: vidi dijagram
- Tipična ulazna struja na UN: 7 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 8 A (vidi dijagram)
- Klasa zapaljivosti prema UL 94 (kućište): V2 (kućište)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV (ulaz/izlaz); 4 kV (između preklopnih kontakata)
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT II (relej)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 5 x 10⁶ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 4 ms ... 10 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 12 V (10 mA)
- Minimalna struja preklapanja: 10 mA (12 V)
- Maksimalna prekidna snaga (omsko opterećenje): 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC); 66 W (220 V DC); 2500 VA (250 V AC)
- Minimalna sklopna snaga: 120 mW
- Električni vijek trajanja: vidi dijagram
- Mrežna frekvencija: 50/60 Hz
- Tipični raspon vremena relapsa: 3 ms ... 20 ms.
- Napon zavojnice: 120 V AC
- Kategorija upotrebe CB sheme (IEC 60947-5-1): AC15, 3 A/250 V (normalno otvoren); DC13, 2 A/24 V (normalno otvoren)
- Vrsta ambalaže
Single
- Vrsta proizvoda
relejni modul
- Tip
RIF-1-RPT-LV-120AC/1X21MS
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
96 V/AC
- Radni napon (maks.)
132 V/AC
- Vrijeme odziva
10 ms
- Vrijeme opadanja
20 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2500 VA
- Određene značajke
s led
s ručkom za držanje
s gumbom za testiranje
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
75 mm
- Širina
16 mm
- Visina
96 mm
- dim.
(Š x V x D) 16 x 96 x 75 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS relejni modul 1 prebacivanje Single 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS relejni modul 1 prebacivanje Single 1 St.
Opis
Unaprijed sastavljeni relejni modul s push-in priključkom, koji se sastoji od: podnožja releja, nosača releja, utičnog modula za suzbijanje smetnji i releja za napajanje s testnom tipkom i integriranom statusnom LED diodom. Konfiguracija kontakta: 1 preklopni kontakt. Ulazni napon: 120 V AC
