Name: Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 preba
Brand: Phoenix Contact
SKU: 2225729
Availability: InStock

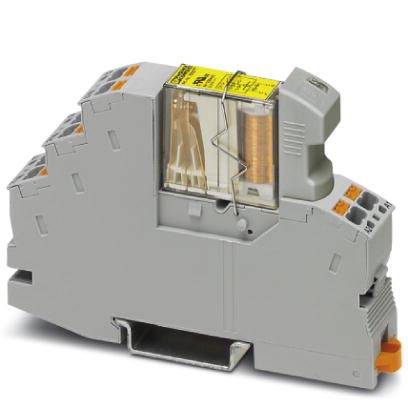

Sivi relejni modul s prozirnim poklopcima i metalnim komponentama, pogodan za industrijske kontrolne sustave.

'Shema spajanja: Gore, dvostruki prekidač s kontaktima 11, 12, 21, 22, 14, 24. Dolje, električno kolo s diodama i otpornikom.'

Dijagram električnog releja: Gore priključci 22, 24, 12, 14; dolje A2-, A1+. Umetnutne diode i otpornik.

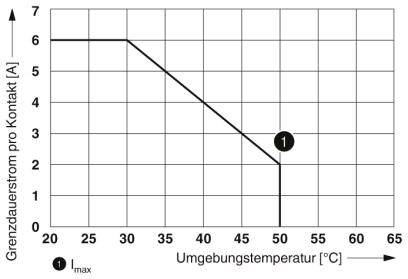

Dijagram prikazuje granični trajni struj po kontaktu ovisno o okolnoj temperaturi. Pada linearno od 6A iznad 50 °C.

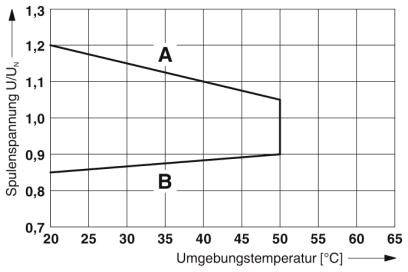

Dijagram prikazuje naponski odnos namotaja U/UN u ovisnosti o temperaturi okoline (20-65°C). Linija A počinje na 1,2 i pada; Linija B raste od 0,9.

1/5

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

2 prebacivanje

Nazivni napon

24 V/DC

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

21 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (45,99 € / komad)

45,99 €

uklj. PDV

samo 4,61 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,72 W
Maksimalni prekidački napon: 250 V AC / DC
Minimalni prekidački napon: 15 V AC / DC
Minimalna prekidačka struja: 10 mA
Maksimalna struja pritiska: 6 A
Maksimalni kapacitet loma (ohmičko opterećenje):
144 W (pri 24 V DC)
288 W (pri 48 V DC)
88 W (pri 110 V DC)
110 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
3 A (pri 230 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 1,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 1,5 mm²
Presjek provodnika AWG: 26 ... 16 (kruta)
Nazivni izolacijski napon: 250 V
Nazivni impulsni napon: 6 kV
Izolacija: sigurno odvajanje
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: RIF-1-RPT-LDP-24DC/2X21/FG

Priključak: Push-In stezaljka

Boja: višebojna

Radni napon (maks.): 24 V/DC

Vrijeme odziva: 10 ms

Vrijeme opadanja: 10 ms

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 24 V/DC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 10⁷operacije

Snažna svitka: 0.72 W

Određene značajke: s led

: IP20

Maks. temperatura: +50 °C

Min. temperatura: -20 °C

Dužina: 70 mm

Širina: 16 mm

Visina: 93 mm

dim.: (D x Š x V) 70 x 16 x 93 mm

Sadržaj: 1 St.

Težina: 71.5 g

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Prebacivanje struje (maks.)

Preklopni napon (maks.)

Vrsta ambalaže

Vrsta kontakta

Phoenix Contact DEK-REL- 5/I/1 relejni modul Nazivni napon: 5 V DC/AC Prebacivanje struje (maks.): 3 A 1 zatvarač Piece 1 St.

Kataloški br.:2225813

Dostava pet,30.10.

8 kom. - zaliha NjemačkaConrad Electronic

5 V DC/AC

3 A

250 V/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225814

Dostava pet,30.10.

6 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

83,99 €^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209100

Dostava pon,09.11.

19 kom. - zaliha NjemačkaConrad Electronic

12 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

28,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2225771

Dostava pon,09.11.

52 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209098

Dostava pon,09.11.

70 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

30,99 €^*

Phoenix Contact PLC-RPT- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje 1 St.

Kataloški br.:2225768

Dostava pet,30.10.

27 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 50 mA 1 prebacivanje 1 St.

Kataloški br.:2225770

Dostava pon,09.11.

17 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

50 mA

30 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

21,99 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje Piece 1 St.

Kataloški br.:2225417

Dostava pet,30.10.

20 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

59,99 €^*

Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225769

Dostava pet,30.10.

2 kom. - zaliha NjemačkaConrad Electronic

24 V DC/AC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

30,99 €^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebacivanje Piece 1 St.

Kataloški br.:2209947

Dostava pet,13.11.

Conrad Electronic

24 V/DC

10 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 preba

Upute za rad i sigurnost

Upute za rad i sigurnost 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 preba

Opis

Unaprijed montirani relejni modul s potisnom vezom, koji se sastoji od: relejne osnove, sigurnosnog releja s pozitivno pogonjenim kontaktima prema DIN EN 50205, modula za prikazivanje / ometanje smetnji i nosača, dizajna kontakata: 2 sklopka za prebacivanje, ulaznog napona: 24 V DC

Ovaj tekst je strojno preveden.
