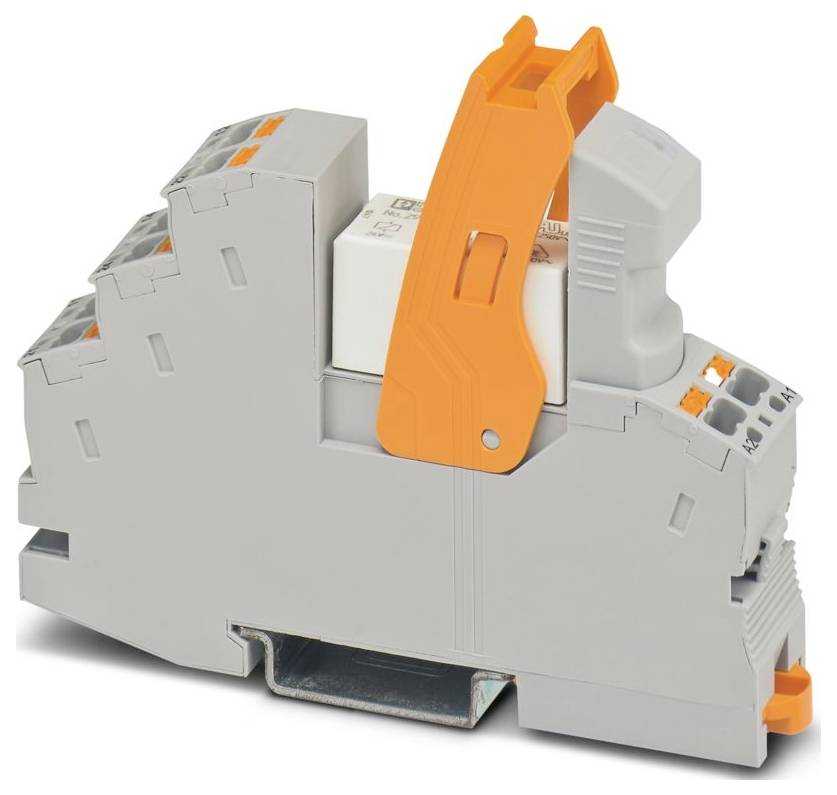

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zatvarač Piece 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 zatvarač
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-1-RPT-LDP-24DC/1ICT
Tehnički list (PDF)
11 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
10
-
21,99 €
30
5% = 1,09 €
20,90 €
50
7% = 1,53 €
20,46 €
100
9% = 1,92 €
20,07 €
200
10% = 2,14 €
19,85 €
400
11% = 2,51 €
19,48 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Min.: 10
Višestruki: 10
Ukupno (21,99 € / komad)
219,90 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: RIFLINE complete
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (ferula s plastičnom čahurom); 0,14 mm² ... 1 mm² (ferula s plastičnom čahurom, dva vodiča na dvostrukom priključku)
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 26 ... 16 (kruto); 26 ... 16 (fleksibilno)
- Širina: 16 mm
- Visina: 96 mm
- Dubina: 75 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Upute za uporabu: Zaštita od dodira na predmetu mora biti na mjestu (u slučaju napona> 25 V AC/60 V DC) mora osigurati instalater sustava. To je ugradbeni uređaj bez zaštite od izravnog kontakta.
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,43 W
- Promjer 3,2 mm
- Način rada: 100% ED
- Raspon ulaznog napona: 19,2 V DC ... 33,6 V istosmjerne struje (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Zaštitni sklop: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od prenapona | Dioda za slobodno kretanje
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: visoke udarne struje
- Bušotina: Bušotina
- Maksimalna udarna struja: 165 A (20 ms); 800 A (200 µs)
- Izolacijska svojstva: Norme / Propisi: Izolacijska svojstva: Norme / Propisi
- Izolacija: Sigurno odvajanje, ojačana izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 12.09.2025.
- Nazivni ulazni napon UN: 24 V DC
- Raspon ulaznog napona u odnosu na UN: vidi dijagram
- Tipična ulazna struja na UN: 18 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 normalno otvoreni kontakt
- Maksimalna trajna struja: 6 A; 10 A (Ova vrijednost je dopuštena ako su priključci 11 i 21, kao i priključci 14 i 24, premošteni.)
- Standardi / Propisi: Standardi / Propisi
- Nazivni impulsni napon: 6 kV
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT II (relej)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 3 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kV AC (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 8 ms
- Tipično vrijeme relapsa: 10 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Kontaktni materijal: AgSnO
- Minimalni napon preklapanja: 12 V (100 mA)
- Minimalna struja preklapanja: 100 mA (12 V DC)
- Maksimalna prekidna moć (omsko opterećenje): 264 W (pri 24 V DC, obratite pozornost na smanjenje nazivne snage kontakta); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 2750 VA (pri 250 V AC, obratite pozornost na smanjenje nazivne snage kontakta)
- Minimalna sklopna snaga: 1200 mW
- Napon zavojnice: 24 V DC
- Kategorija upotrebe CB sheme (IEC 60947-5-1): AC15, 6 A/250 V (normalno otvoren); DC13, 2 A/24 V (normalno otvoren)
- Napomena u vezi s preklopnim kontaktom: s volframovim predkontaktom
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
RIF-1-RPT-LDP-24DC/1ICT
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
19.2 V/DC
- Radni napon (maks.)
33.6 V/DC
- Vrijeme odziva
8 ms
- Vrijeme opadanja
10 ms
- Vrsta kontakta
1 zatvarač
- Kontaktni materijal
AgSnO
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2750 VA
- Određene značajke
s ručkom za držanje
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-40 °C
- Dubina
75 mm
- Širina
16 mm
- Visina
96 mm
- dim.
(Š x V x D) 16 x 96 x 75 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zatvarač Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zatvarač Piece 10 St.
Opis
Unaprijed sastavljeni relejni modul s push-in priključkom, koji se sastoji od: relejne podnožnice, releja s energetskim kontaktom, utičnog modula za prikaz/supresiju smetnji, montažnog nosača. Vrsta kontakta: 1 normalno otvoreni kontakt, maks. udarna struja do 800 A, ulazni napon 24 V DC
