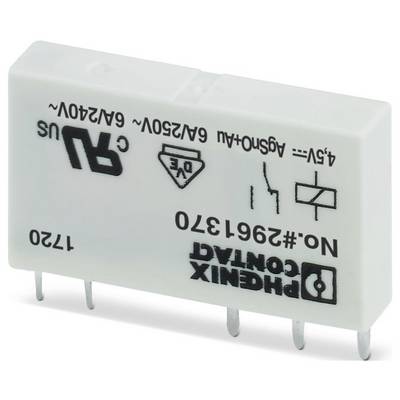

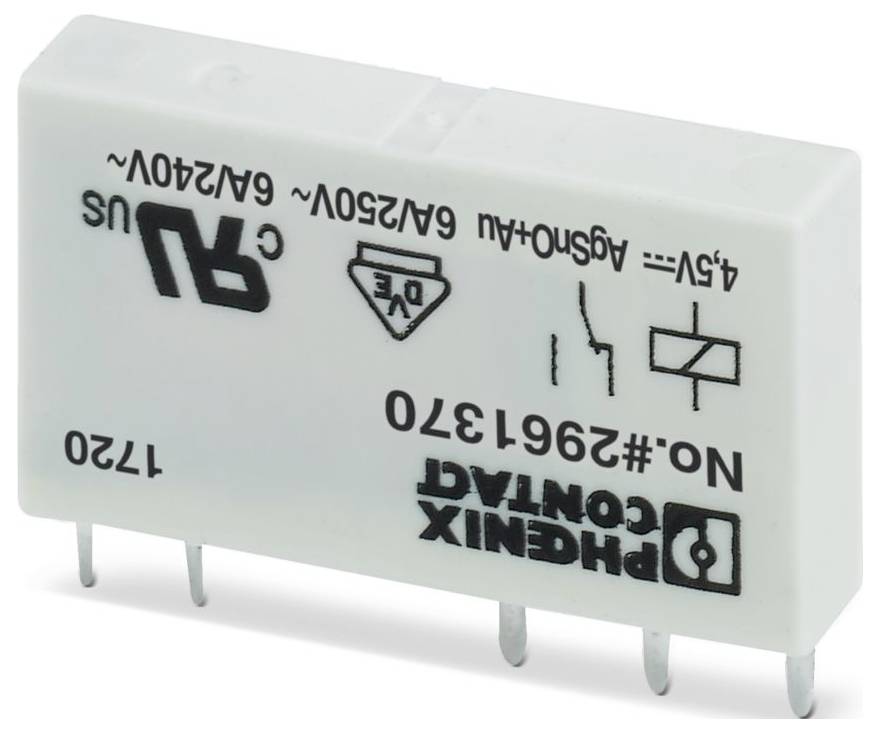

Phoenix Contact REL-MR- 4,5DC/21AU minijaturni relej Nazivni napon: 4.5 V/DC 1 prebacivanje 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
minijaturni relej
Vrsta kontakta
1 prebacivanje
Nazivni napon
4.5 V/DC
Preklopni napon (maks.)
250 V/AC
Tip
REL-MR- 4,5DC/21AU
Tehnički list (PDF)
13 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
85,99 €
3
3% = 2,38 €
83,61 €
5
4% = 3,34 €
82,65 €
10
5% = 3,97 €
82,02 €
25
5% = 4,69 €
81,30 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (8,60 € / komad)
85,99 €
sa PDV-om
Tehnički podaci
- Vrsta priključka: Utični/lemni priključak
- Širina: 5 mm
- Visina: 28 mm
- Dubina: 15 mm
- Boja: bijela (RAL 9010)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/propisi: IEC 60664; EN 50178; EN 61810-1
- Napomena: Sljedeće vrijednosti vrijede kada je zlatni sloj oštećen.
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,17 W
- Način rada: 100% ED
- Raspon ulaznog napona: 2,7 V DC ... Napajanje 12,4 V / DC.
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC
- Maksimalna udarna struja: na zahtjev
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 05.09.2025.
- Nazivni ulazni napon UN: 4,5 V DC
- Tipična ulazna struja na UN: 38 mA
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 6 A
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 2 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kV AC (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): nepolariziran
- Tipično vrijeme odziva: 5 ms
- Tipično vrijeme relapsa: 2,5 ms
- Otpor zavojnice: 119 Ω ±10 % (na 20 °C)
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Kontaktni materijal: AgSnO
- Minimalni napon preklapanja: 5 V (pri 100 mA)
- Minimalna struja preklapanja: 10 mA (pri 12 V)
- Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Prebacivanje: kada je sloj zlata uništen: Prebacivanje: kada je sloj zlata uništen
- Vrsta proizvoda
minijaturni relej
- Tip
REL-MR- 4,5DC/21AU
- Priključak
utični
lemni
- Odzivni napon (min.)
2.7 V/DC
- Radni napon (maks.)
12.4 V/DC
- Vrijeme odziva
5 ms
- Vrijeme opadanja
2.5 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO + pozlata
- Nazivni napon
4.5 V/DC
- Preklopni napon (maks.)
250 V/AC
- Maks. rasklopna snaga
1500 VA
- Snažna svitka
0.17 W
- Određene značajke
utični
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dužina
15 mm
- Širina
5 mm
- Visina
28 mm
- dim.
(D x Š x V) 15 x 5 x 28 mm
- Sadržaj
10 St.
- Dubina
15 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580419 Phoenix Contact REL-MR- 4,5DC/21AU minijaturni relej Nazivni napon: 4.5 V/DC 1 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580419 Phoenix Contact REL-MR- 4,5DC/21AU minijaturni relej Nazivni napon: 4.5 V/DC 1 prebacivanje 10 St.
Opis
Utični minijaturni relej snage, s višeslojnim zlatnim kontaktom, 1 preklopni kontakt, ulazni napon 4,5 V DC
