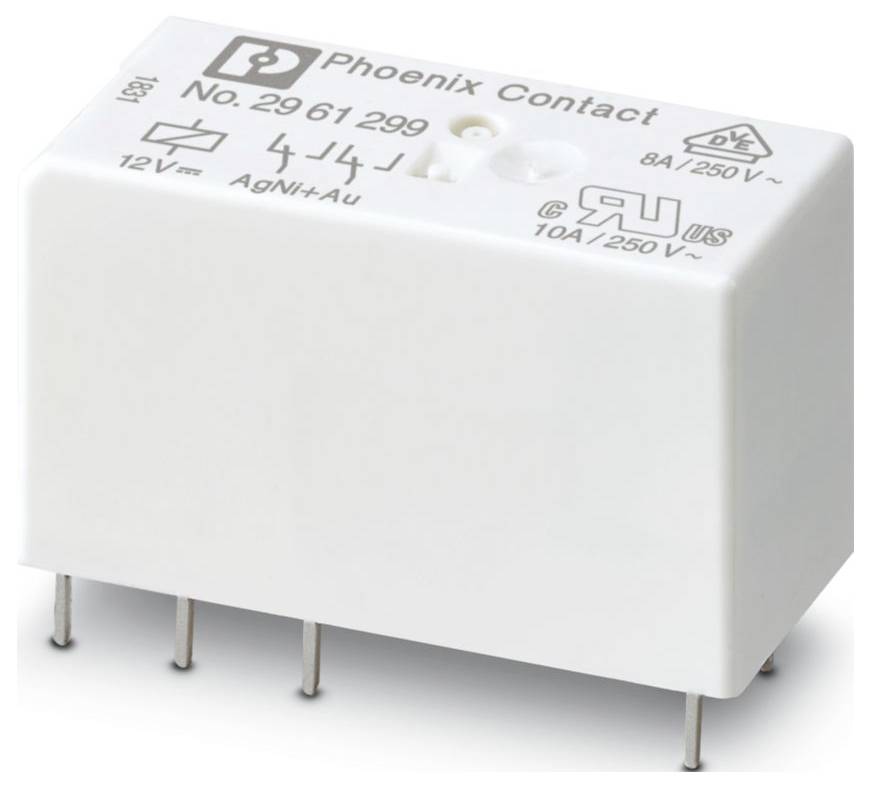

Slika slična
Phoenix Contact REL-MR- 12DC/21-21AU minijaturni relej Nazivni napon: 12 V/DC 2 prebacivanje 10 St.
Vrsta proizvoda
minijaturni relej
Vrsta kontakta
2 prebacivanje
Nazivni napon
12 V/DC
Preklopni napon (maks.)
250 V/AC
Tip
REL-MR- 12DC/21-21AU
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
6 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (55,99 € / komad)
55,99 €
uklj. PDV
Dostupno još samo 6 Set(ovi) - zaliha Njemačka
Tehnički podaci
- Vrsta priključka: Utični/lemni priključak
- Širina: 12,7 mm
- Visina: 29 mm
- Dubina: 15,7 mm
- Boja: bijela (RAL 9010)
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: RT III
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/propisi: IEC 60664; EN 50178; EN 61810-1
- Napomena: Sljedeće vrijednosti vrijede kada je zlatni sloj oštećen.
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,4 W
- Način rada: 100% ED
- Raspon ulaznog napona: 7,8 V DC ... 29,76 V istosmjerne struje
- Upute za sastavljanje: mogu se postaviti jedan pored drugog bez razmaka (> 70 °C ≥ 2,5 mm)
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V
- Maksimalna udarna struja: 15 A (300 ms)
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 05.09.2025.
- Nazivni ulazni napon UN: 12 V DC
- Tipična ulazna struja na UN: 33 mA
- Konfiguracija kontakata: 2 preklopna kontakta
- Maksimalna kontinuirana struja: 8 A
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 3 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 5 kV AC (50 Hz, 1 min.)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): nepolariziran
- Tipično vrijeme odziva: 7 ms
- Tipično vrijeme relapsa: 3 ms
- Otpor zavojnice: 360 Ω ±10 % (na 20 °C)
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 5 V (pri 10 mA)
- Minimalna struja preklapanja: 10 mA (pri 5 V)
- Maksimalna sklopna snaga (omsko opterećenje): 190 W (pri 24 V DC); 85 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 60 W (pri 220 V DC); 2000 VA (pri 250 V AC)
- Minimalna sklopna snaga: 0,12 W
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Električni vijek trajanja: vidi dijagram
- Ispitni napon (kontakt/kontakt): 2,5 kV AC (50 Hz, 1 min.)
- Ispitni napon (otvoreni kontakt): 1 kV (50 Hz, 1 min.)
- Prebacivanje: kada je sloj zlata uništen: Prebacivanje: kada je sloj zlata uništen
- Vrsta proizvoda
minijaturni relej
- Tip
REL-MR- 12DC/21-21AU
- Priključak
utični
lemni
- Odzivni napon (min.)
7.8 V/DC
- Radni napon (maks.)
29.76 V/DC
- Vrijeme odziva
7 ms
- Vrijeme opadanja
3 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi tvrdo pozlaćen
- Nazivni napon
12 V/DC
- Preklopni napon (maks.)
250 V/AC
- Maks. rasklopna snaga
2000 VA
- Snažna svitka
0.4 W
- Određene značajke
otporno na pranje (rt iii)
RT III
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dužina
15.7 mm
- Širina
12.7 mm
- Visina
29 mm
- dim.
(D x Š x V) 15.7 x 12.7 x 29 mm
- Sadržaj
10 St.
- Dubina
15.7 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580406 Phoenix Contact REL-MR- 12DC/21-21AU minijaturni relej Nazivni napon: 12 V/DC 2 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580406 Phoenix Contact REL-MR- 12DC/21-21AU minijaturni relej Nazivni napon: 12 V/DC 2 prebacivanje 10 St.
Opis
Utični minijaturni relej snage, s višeslojnim zlatnim kontaktom, 2 preklopna kontakta, ulazni napon 12 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
