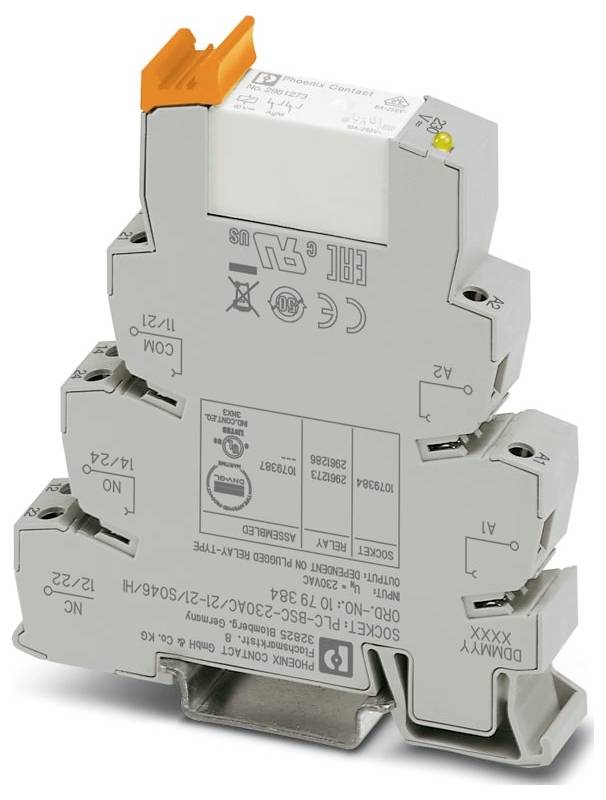

Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI relejni modul 2 prebacivanje Piece 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RSC-230AC/21-21/SO46/HI
Tehnički list (PDF)
10 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
645,00 €
3
2% = 15,74 €
629,26 €
5
3% = 21,99 €
623,01 €
10
4% = 26,19 €
618,81 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (64,50 € / komad)
645,00 €
sa PDV-om
Dostupno još samo 10 Set(ovi) - zaliha Njemačka
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,45 Nm ... 0,55 Nm (Općenito, ovi terminali moraju biti poduprti prilikom spajanja vodiča (držite jednom rukom, potpora kućišta))
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1,5 mm² (dvostruka ferula za kraj žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 50 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,04 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 190 V AC ... 264 V AC (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: Ispravljački most
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC (Za napone veće od 250 V (L1, L2, L3) između identičnih priključaka susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se tada postiže s FBST 8-PLC...ili...FBST 500...)
- Primjena: Filter protiv smetnji
- Maksimalna udarna struja: 15 A (300 ms)
- Izolacija: Osnovna izolacija; Sigurno odvajanje, pojačana izolacija i 6 kV između ulaznog kruga i izlaznih puteva kontaktne struje
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 12.09.2025.
- Nazivni ulazni napon UN: 230 V AC
- Tipična ulazna struja pri UN: 14 mA (50 Hz)
- Indikator radnog napona: žuta LED
- Konfiguracija kontakata: 2 preklopna kontakta
- Maksimalna kontinuirana struja: 6 A
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni impulsni napon: 4 kV
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT III (relej)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 3 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kV AC (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 10 ms
- Tipično vrijeme relapsa: 8 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 5 V AC/DC (10 mA)
- Minimalna struja preklapanja: 10 mA (5 V)
- Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC); 85 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 57 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 250 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 250 V, AC15)
- Nazivni napon (priključeni elektromehanički relej): 110 V DC
- Ispitni napon (prebacivanje/prebacivanje): 2,5 kV AC (50 Hz, 1 min., prebacivanje/prebacivanje)
- Gubitak ulazne snage na UN: 3 VA
- Prag uključivanja: 190 V AC
- Prag isključenja: 170 V AC
- Ulazni krug: RC krug s pragom prekidača
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
PLC-RSC-230AC/21-21/SO46/HI
- Priključak
vijak
- Odzivni napon (min.)
190 V/AC
- Radni napon (maks.)
264 V/AC
- Vrijeme odziva
10 ms
- Vrijeme opadanja
8 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
s ispravljačkim mostom
IP20
- Maks. temperatura
50 °C
- Min. temperatura
-40 °C
- Dubina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(Š x V x D) 14 x 80 x 94 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI relejni modul 2 prebacivanje Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI relejni modul 2 prebacivanje Piece 10 St.
Opis
PLC-SUČETNICA, sastoji se od osnovnog terminala PLC-BSC.../21-21/SO46/HI s vijčanim priključkom i utičnog minijaturnog releja s energetskim kontaktom, 2 preklopna kontakta, nazivni ulazni napon 230 V AC, s definiranim pragovima uključivanja i isključivanja
