Slika slična

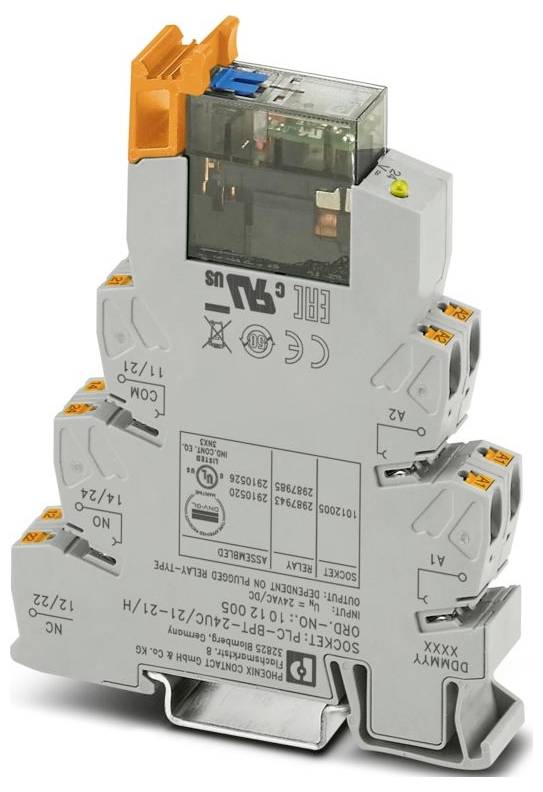

Phoenix Contact PLC-RPT- 24UC/21-21/MS relejni modul 2 prebacivanje 10 St.
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT- 24UC/21-21/MS
Priključak
Push-in priključak s oprugom
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
23 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (22,50 € / komad)
224,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 104 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Stupanj nečistoće: 2
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 0,44 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 20,6 V AC/DC ... 33,6 V AC/DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Anwendung: Handschalter
- Einschaltstrom maximal: 12 A (20 ms)
- Isolierung: Sichere Trennung, verstärkte Isolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 11.12.2025
- Eingangsnennspannung UN: 24 V AC/DC
- Typischer Eingangsstrom bei UN: 18 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 2 Wechsler
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- UL, USA: UL, USA
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relaissockel): IP20
- Schutzart (Relais): RT II
- Schutzart (Einbauort): ≥ IP54
- Schalten: Schalten
- Lebensdauer mechanisch: 5x 106 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min.)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 3 ms ... 15 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
- Schaltvermögen: 1 A (24 V (DC13));1,5 A (230 V, AC15)
- Rückfallzeitbereich typisch: 3 ms ... 15 ms
- Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
- Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min.)
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 24UC/21-21/MS
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
20.6 V/AC
20.6 V/DC
- Radni napon (maks.)
33.6 V/AC
33.6 V/DC
- Vrijeme odziva
3 ms
- Vrijeme opadanja
3 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2000 VA
- Određene značajke
s led
IP20
- Maks. temperatura
60 °C
- Min. temperatura
-40 °C
- Dubina
104 mm
- Dužina
104 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 104 x 14 x 80 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580263 Phoenix Contact PLC-RPT- 24UC/21-21/MS relejni modul 2 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580263 Phoenix Contact PLC-RPT- 24UC/21-21/MS relejni modul 2 prebacivanje 10 St.
Opis
PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Leistungskontaktrelais mit Handbetätigung, integrierter Status-LED, Push-in-Anschluss, 2 Wechsler, Brückengleichrichter, Eingangsspannung: 24 V AC/DC
