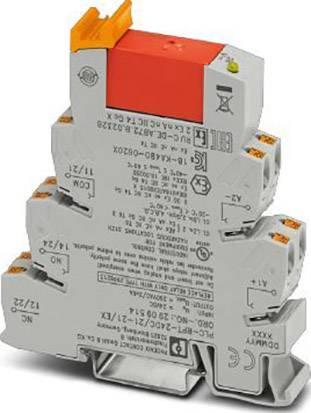

Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V DC/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
132 Set(ovi) - zaliha Njemačka
Prikaži alternative
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
219,99 €
3
2% = 5,37 €
214,62 €
5
3% = 7,50 €
212,49 €
10
4% = 8,93 €
211,06 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (22,00 € / komad)
219,99 €
sa PDV-om
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,43 W
- Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
- Minimalni prekidački napon: 5 V AC / DC (pri 10 mA)
- Minimalna prekidačka struja: 10 mA (pri 5 V)
- Maksimalna struja pritiska: 15 A (300 ms)

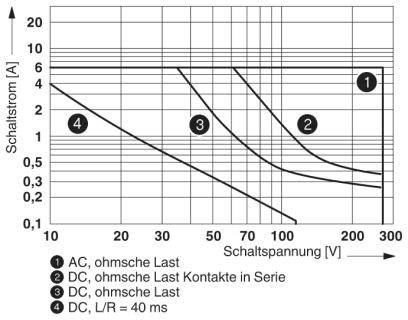

- Maksimalni kapacitet loma (ohmičko opterećenje):
- 140 W (pri 24 V DC)
- 85 W (pri 48 V DC)
- 60 W (pri 60 V DC)
- 44 W (pri 110 V DC)
- 60 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 250 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: Sigurno odvajanje, pojačana izolacija
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 24DC/21-21/EX
- Priključak
Push-In stezaljka
- Vrijeme odziva
8 ms
- Vrijeme opadanja
10 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
6 A
- Mehanički vijek trajanja
3x 107operacije
- Određene značajke
s led
sa supresorskom diodom
s polaritetnom diodom za zaokretanje
RT III
- Maks. temperatura
+60 °C
- Min. temperatura
-20 °C
- Dužina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 14 x 80 mm
- Sadržaj
10 St.
- Dubina
94 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
Podatkovna tablica 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
Upute za rad i sigurnost
Upute za rad i sigurnost 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
Opis
PLC-INTERFACE, sastoji se od osnovnog priključnog bloka, montiranog na šinu od 14 mm, sa priključkom i potisnim relejem s napajanjem, 2 preklopna kontakta, ulaznog napona 24 V DC. Odobreno prema ATEX / IECEx (zona 2) i ex-Zone klase I, Div. drugo
