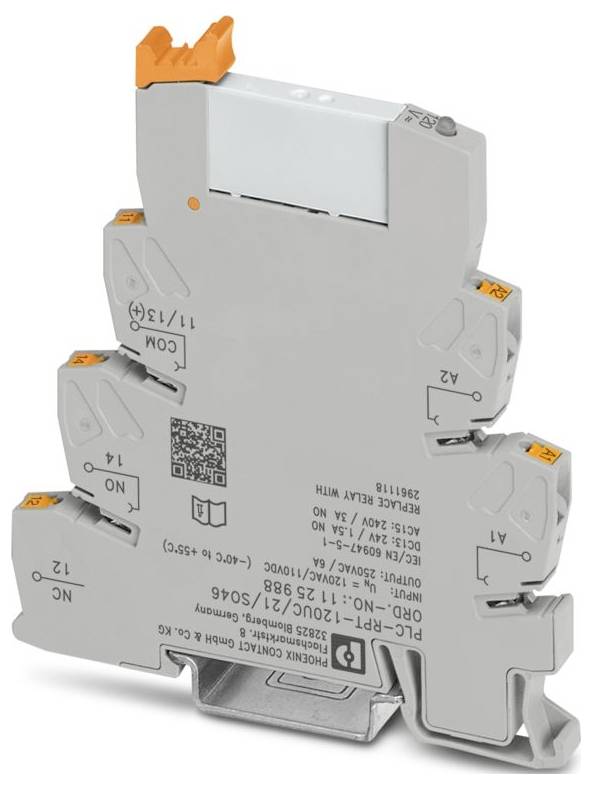

Phoenix Contact PLC-RPT-120UC/21/SO46 relejni modul 1 prebacivanje 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT-120UC/21/SO46
Priključak
Push-in priključak s oprugom
Tehnički list (PDF)
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
295,00 €
3
2% = 7,20 €
287,80 €
5
3% = 10,06 €
284,94 €
10
4% = 11,98 €
283,02 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (29,50 € / komad)
295,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 55 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Upute za uporabu: Zaštita od dodira na predmetu mora biti na mjestu (u slučaju napona> 25 V AC/60 V DC) mora osigurati instalater sustava. To je ugradbeni uređaj bez zaštite od izravnog kontakta.
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,84 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 93,6 V AC ... 168 V AC (20 °C); 85,8 V DC... 154 V istosmjerne struje (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: Ispravljački most; RC mreža
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Indikator statusa: LED (žuta)
- Primjena: Filter protiv smetnji
- Struja kratkog spoja: 200 A (uvjetna struja kratkog spoja)
- Maksimalna udarna struja: 10 A (4 s)
- Izolacija: Sigurno odvajanje, ojačana izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 11. prosinca 2025.
- Nazivni ulazni napon UN: 120 V AC; 110 V DC
- Tipična ulazna struja na UN: 7 mA (50 Hz); 8 mA (60 Hz)
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 6 A
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT III (relej)
- Stupanj zaštite (mjesto ugradnje): IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 2 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 7 ms
- Tipično vrijeme relapsa: 20 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgSnO, tvrdo pozlaćen
- Minimalni napon preklapanja: 5 V (100 mA)
- Minimalna struja preklapanja: 10 mA (12 V)
- Maksimalna prekidna snaga (omsko opterećenje): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Minimalna sklopna snaga: 0,12 W
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Mrežna frekvencija: 50/60 Hz
- Nazivni napon (priključeni elektromehanički relej): 60 V DC
- Izlazni osigurač: 4 A gL/gG NEOZED
- Tipični napon pada: 50 V AC
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT-120UC/21/SO46
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
93.6 V/AC
- Radni napon (maks.)
168 V/AC
- Vrijeme odziva
7 ms
- Vrijeme opadanja
20 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO + pozlata
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
utični
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(Š x V x D) 6.2 x 80 x 94 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 relejni modul 1 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 relejni modul 1 prebacivanje 10 St.
Opis
PLC sučelje protiv struja smetnji ili napona smetnji na upravljačkoj strani. Sastoji se od osnovnog terminala PLC-BPT-120UC/21/SO46 s push-in priključkom i utičnog minijaturnog releja s energetskim kontaktom do 6 A, 1 preklopnim kontaktom, ulazni napon 120 V AC
