Slika slična

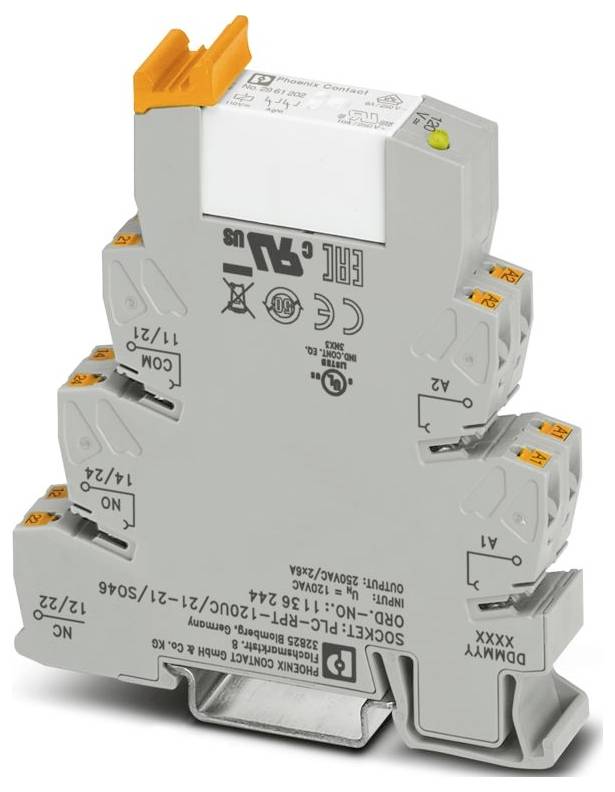

Phoenix Contact PLC-RPT-120UC/21-21/SO46 relejni modul 2 prebacivanje 10 St.
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT-120UC/21-21/SO46
Priključak
Push-in priključak s oprugom
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
22 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (219,99 € / komad)
219,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 55 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Upute za uporabu: Zaštita od dodira na predmetu mora biti na mjestu (u slučaju napona> 25 V AC/60 V DC) mora osigurati instalater sustava. To je ugradbeni uređaj bez zaštite od izravnog kontakta.
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,84 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 94,8 V AC ... 168 V AC (20 °C); 93,5 V DC... 168,3 V istosmjerne struje (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: RC mreža; ispravljački most
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Indikator statusa: LED (žuta)
- Primjena: Filter protiv smetnji
- Maksimalna udarna struja: 15 A (300 ms)
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 11. prosinca 2025.
- Nazivni ulazni napon UN: 120 V AC; 110 V DC
- Tipična ulazna struja pri UN: 8,5 mA (50 Hz); 9,5 mA (60 Hz)
- Konfiguracija kontakata: 2 preklopna kontakta
- Maksimalna kontinuirana struja: 6 A
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 4 kV (sigurna izolacija, pojačana izolacija i 6 kV između ulaznog kruga i izlaznih kontaktnih strujnih putova)
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT III (relej)
- Stupanj zaštite (mjesto ugradnje): IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 3 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 8 ms
- Tipično vrijeme relapsa: 15 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 5 V (10 mA)
- Minimalna struja preklapanja: 10 mA (5 V)
- Maksimalna prekidna snaga (omsko opterećenje): 144 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 57 W (220 V DC); 1500 VA (250 V AC)
- Minimalna sklopna snaga: 0,12 W
- Mrežna frekvencija: 50/60 Hz
- Nazivni napon (priključeni elektromehanički relej): 60 V DC
- Tipični napon pada: 45 V AC
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT-120UC/21-21/SO46
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
94.8 V/AC
- Radni napon (maks.)
168 V/AC
- Vrijeme odziva
8 ms
- Vrijeme opadanja
15 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Snažna svitka
0.84 W
- Određene značajke
utični
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
94 mm
- Dužina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 14 x 80 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564975 Phoenix Contact PLC-RPT-120UC/21-21/SO46 relejni modul 2 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564975 Phoenix Contact PLC-RPT-120UC/21-21/SO46 relejni modul 2 prebacivanje 10 St.
Opis
PLC sučelje protiv struja smetnji ili napona smetnji na upravljačkoj strani. Sastoji se od osnovnog terminalnog bloka s push-in priključkom i utičnog minijaturnog releja s energetskim kontaktom do 2x 8 A, 2 preklopna kontakta, ulazni napon 120 V AC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
