Slika slična

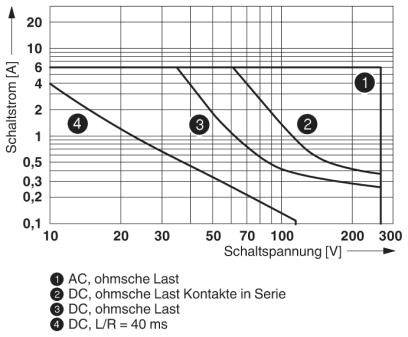

![Dijagram prikazuje preklopnu struju [A] nasuprot preklopnom naponu [V] za preklopne cikluse: 1. AC, 2. DC s omskom teretom u seriji, 3. DC omska terета, 4. DC L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002225419TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Slika slična

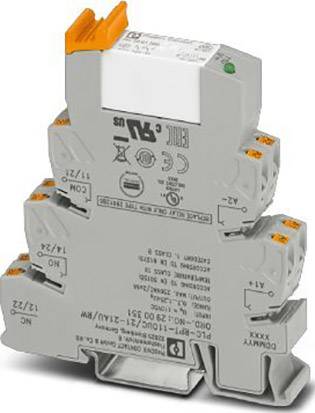

Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivni napon: 110 V/DC Prebacivanje struje (maks.): 50 mA 2 preb
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Nazivni napon
110 V/DC
Preklopni napon (maks.)
30 V/AC
Prebacivanje struje (maks.)
50 mA
Tehnički list (PDF)
33 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
73,99 €
3
3% = 2,05 €
71,94 €
5
4% = 2,87 €
71,12 €
10
5% = 3,42 €
70,57 €
25
5% = 4,03 €
69,96 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (73,99 € / komad)
87,99 €
-16 %
73,99 €
sa PDV-om
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,5 W
- Maksimalni prekidački napon: 30 V AC
- Minimalni prekidački napon: 100 mV (pri 10 mA)
- Minimalna prekidačka struja: 1 mA (pri 24 V)
- Maksimalna struja pritiska: 50 mA
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 1,2 W (pri 24 V DC)
- 100 W (pri 48 V DC)
- 60 W (pri 60 V DC)
- 44 W (pri 110 V DC)
- 60 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 2 A (pri 24 V, AC15)
- 2 A (pri 120 V, AC15)
- 2 A (pri 250 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: osnovna izolacija
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT-110UC/21-21AU/RW
- Priključak
Push-In stezaljka
- Vrijeme odziva
5 ms
- Vrijeme opadanja
11 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi + pozlata
- Nazivni napon
110 V/DC
- Preklopni napon (maks.)
30 V/AC
- Prebacivanje struje (maks.)
50 mA
- Mehanički vijek trajanja
3x 107operacije
- Određene značajke
s led
RT III
- Maks. temperatura
+70 °C
- Min. temperatura
-40 °C
- Dužina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 14 x 80 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivni napon: 110 V/DC Prebacivanje struje (maks.): 50 mA 2 preb
Podatkovna tablica 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivni napon: 110 V/DC Prebacivanje struje (maks.): 50 mA 2 preb
Upute za rad i sigurnost
Upute za rad i sigurnost 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivni napon: 110 V/DC Prebacivanje struje (maks.): 50 mA 2 preb
Opis
Otpornost na vibracije i udarce prema EN 50155. Sigurno odvajanje u skladu s DIN EN 50178 između namota i kontakta. Certificirano prema EN 50155.
