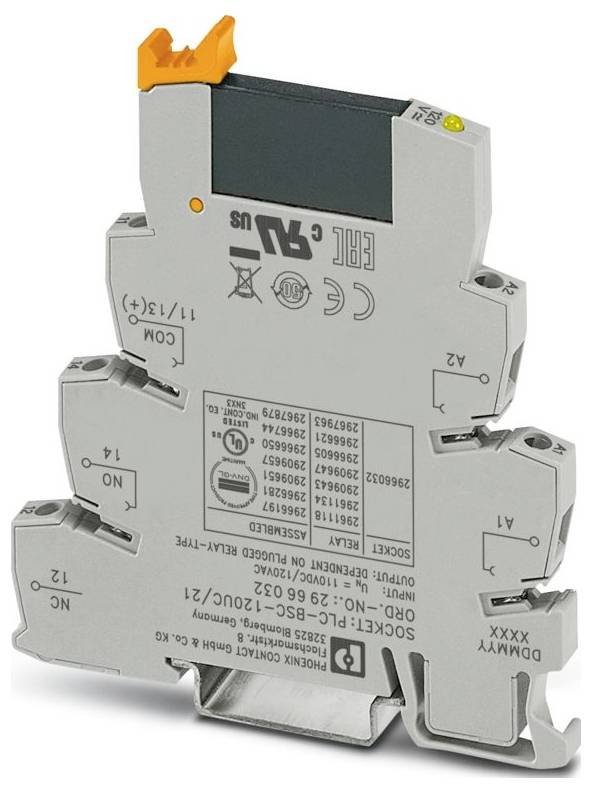

Phoenix Contact PLC-OSC-120UC/230AC/ 1 poluvodički relej 1 zatvarač Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
poluvodički relej
Vrsta kontakta
1 zatvarač
Tip
PLC-OSC-120UC/230AC/ 1
Priključak
vijak
Tehnički list (PDF)
12 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
41,99 €
3
3% = 1,36 €
40,63 €
5
5% = 1,91 €
40,08 €
10
5% = 2,27 €
39,72 €
25
6% = 2,68 €
39,31 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (41,99 € / komad)
41,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,6 Nm ... 0,8 Nm
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1,5 mm² (dvostruka ferula za kraj žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 70 °C
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,48 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 108 V AC ... 132 V AC; 99 V DC ... 121 V DC
- Tipično vrijeme uključivanja: 10 ms (pri UN)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: RCV krug
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Raspon izlaznog napona: 24 V AC ... 253 V AC
- Primjena: Univerzalna
- Maksimalna udarna struja: 30 A (10 ms)
- Izolacijska svojstva: Norme / Propisi: Izolacijska svojstva: Norme / Propisi
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 13. siječnja 2026.
- Ispitni napon (ulaz/izlaz): 2,5 kV (50 Hz, 1 min., ulaz/izlaz)
- Nazivni ulazni napon UN: 120 V AC; 110 V DC
- Nazivni napon (montirani poluprovodnički relej): 60 V DC
- Raspon ulaznog napona u odnosu na UN: 0,9 ... 1.1
- Prag preklapanja signala "0" u odnosu na UN: ≤ 0,25
- Prag preklapanja signala "1" u odnosu na UN: ≥ 0,8
- Tipična ulazna struja na UN: 4 mA
- Tipično vrijeme isključivanja: 10 ms (pri UN)
- Indikator radnog napona: žuta LED
- Frekvencija prijenosa: 3 Hz
- Konfiguracija kontakta: 1 normalno otvoreni kontakt
- Vrsta digitalnog izlaza: elektronički
- Maksimalna kontinuirana struja: 750 mA (vidi krivulju smanjenja snage)
- Pad napona pri maksimalnoj granici kontinuirane struje:< 1 V
- Izlazni krug: 2-žilni, bez uzemljenja
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Standardi / Propisi: Standardi / Propisi
- Minimalna struja opterećenja: 10 mA
- Struja curenja:< 1 mA (u isključenom stanju)
- Fazni kut cos phi min: 0,5
- Granični integral opterećenja: 4,5 A²s
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Vrsta ambalaže
Piece
- Vrsta proizvoda
poluvodički relej
- Tip
PLC-OSC-120UC/230AC/ 1
- Priključak
vijak
- Odzivni napon (min.)
108 V/AC
- Radni napon (maks.)
132 V/AC
- Vrijeme odziva
10 ms
- Vrijeme opadanja
10 ms
- Vrsta kontakta
1 zatvarač
- Maks. temperatura
60 °C
- Min. temperatura
-25 °C
- Dubina
94 mm
- Dužina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 6.2 x 80 mm
- Sadržaj
1 St.
- Ulazni napon
108-132 V
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580417 Phoenix Contact PLC-OSC-120UC/230AC/ 1 poluvodički relej 1 zatvarač Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580417 Phoenix Contact PLC-OSC-120UC/230AC/ 1 poluvodički relej 1 zatvarač Piece 1 St.
Opis
PLC sučelje, koje se sastoji od osnovnog terminalnog bloka PLC-BSC.../21 s vijčanim priključkom i utičnog minijaturnog poluvodičkog releja, za montažu na DIN šinu NS 35/7,5, 1 normalno otvoreni kontakt, ulaz: 120 V AC/110 V DC, izlaz: 24-253 V AC/0,75 A
