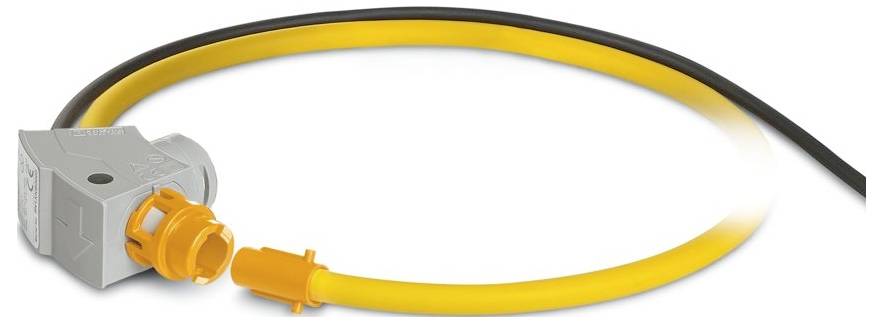

Slika slična
Phoenix Contact PACT RCP-D95 2904890 Rogowskijeva zavojnica Primarna struja 4000 A Ø provoda vodiča:95 mm 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (204,99 € / komad)
204,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Phoenix Contact PACT RCP-D95 Rogowskijeva zavojnica Primarna struja 4000 A Ø provoda vodiča:95 mm 1 St.
- Ulazna struja 4000 A
- Ø provoda vodiča 95 mm
Tehnički podaci
- Obitelj proizvoda: Rogowskijeva zavojnica
- Materijal kućišta: PC
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C (mjerna zavojnica)
- Nadmorska visina:< 2000 m
- Standardi/propisi: IEC 61010-2-030; IEC 61869-10
- Napomena: Mjerna zavojnica
- Izolacijska svojstva: Izolacijska svojstva
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Općenito: Općenito
- Dužina: 3 m
- Certifikacija: UL 61010 priznato
- UL, SAD / Kanada: UL, SAD / Kanada
- Promjer 95 mm
- Frekvencija: Frekvencija
- Certifikat: Sukladan CMIM-u
- Signal: Signal
- Oznaka: Mjerna zavojnica
- Izolacija: dvostruka izolacija
- Nazivni napon izolacije: 1000 V AC (rms CAT III); 600 V AC (rms CAT IV)
- Ispitni napon: 10,45 kV DC (60 s)
- Konstrukcija vodiča signalne linije: 2x 0,22 mm (signal (pokositren)); 1x 0,22 mm (zaštita (pokositren))
- Uključeno u set: 2904921 PACT RCP-4000A-1A-D95
- Mjerna zavojnica: Mjerna zavojnica
- Klasa točnosti: 0,2 (IEC 61869-10: A1)
- Vrsta pretvarača: Rogowskijeva zavojnica
- Raspon mjerenja frekvencije: 40 Hz ... 20000 Hz
- Strujni transformator: Strujni transformator
- Izlazni signal (pri 50 Hz): 100 mV (bez opterećenja, pri 1000 A)
- Izlazni napon (u otvorenom krugu): VOUT = M * dI/dt
- Izlazni napon (sinusoidni, otvoreni krug): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | Primjer: pri 50 Hz | I = 1000 A))
- Mjerna zavojnica u instaliranom stanju: Mjerna zavojnica u instaliranom stanju
- Signalna linija: Signalna linija
- Materijal zavojnice: Elastollan
- Stupanj zaštite mjerne zavojnice: IP54 (nije ocijenjeno od strane UL-a)
- Temperatura okoline (rad) (mjerna zavojnica): -30 °C ... 80 °C (mjerna zavojnica)
- CMIM: CMIM
- Vrsta proizvoda
Rogowskijeva zavojnica
- Primarna struja
4000 A
- Ø provoda vodiča
95 mm
- Tip
PACT RCP-D95
- Ulazna struja
4000 A
- Kategorija mjerenja
CAT IV 600 V
- Visina
300 mm
- Dužina
300 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowskijeva zavojnica Primarna struja 4000 A Ø provoda vodiča:95 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowskijeva zavojnica Primarna struja 4000 A Ø provoda vodiča:95 mm 1 St.
Opis
Rogowskijeva zavojnica duljine 300 mm. Promjer mjerne zavojnice kada je instalirana je 95 mm. Rogowskijeva zavojnica se koristi za mjerenje izmjenične struje sabirnica i visokonaponskih vodova.
