Name: Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 8 Raster: 5.08 mm 1955471 50 St.
Brand: Phoenix Contact
SKU: 2209552
Availability: BackOrder

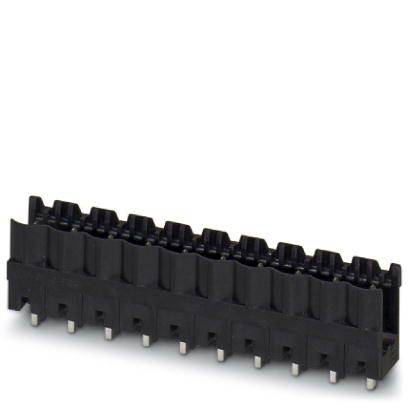

Crni električni konektor s više utičnih mjesta poredanih u liniji, na bijeloj pozadini.

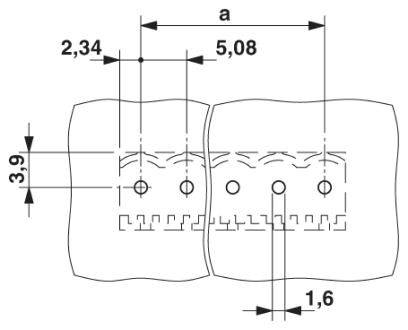

Tehnički nacrt dva spojena konstruktivna elementa s dimenzijama: duljina 'a' 5,08 mm, širina 3,9 mm, razmak 1,6 mm i 2,34 mm.

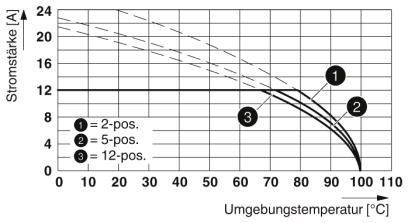

Dijagram prikazuje jakost struje u ovisnosti o temperaturi okoline. Tri krivulje označavaju različite položaje (2, 5, 12-pos).

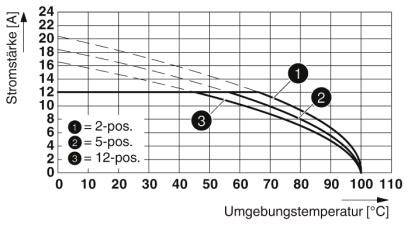

Dijagram prikazuje jakost struje [A] u odnosu na temperaturu okoline [°C]. Tri krivulje: '2-pos.', '5-pos.', '12-pos.'. Jakost struje opada porastom temperature.

Dijagram prikazuje jakost struje [A] u odnosu na temperaturu okoline [°C]. Krivulje za 2, 5, 12 pozicija. Jakost struje opada porastom temperature.

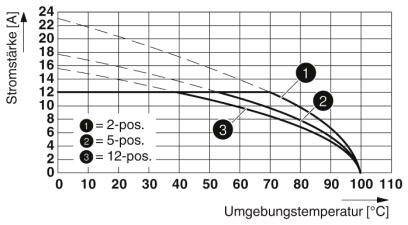

Dijagram prikazuje struju u amperima (y-os) u odnosu na okolišnu temperaturu u stupnjevima Celzija (x-os). Krivulje za 2-, 5-, 12-pozicije. Struja opada s porastom temperature.

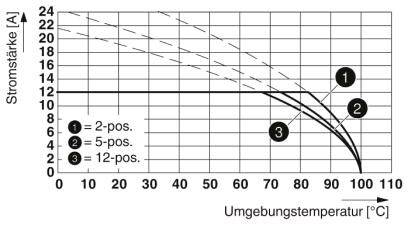

Dijagram prikazuje struju (A) u odnosu na okolišnu temperaturu (°C). Tri krivulje: 2-pos., 5-pos., 12-pos. duž silaznih trendova pri porastu temperature.

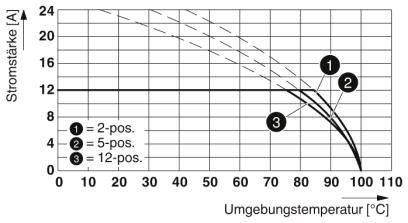

Dijagram prikazuje jakost struje u amperima u odnosu na okolišnu temperaturu u stupnjevima Celzijusa. Tri krivulje za 2-, 5- i 12-polne utikače.

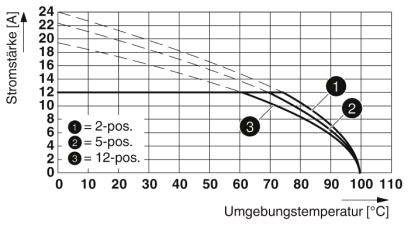

Dijagram prikazuje jakost struje u amperima u odnosu na okolišnu temperaturu u stupnjevima Celzijusa. Tri krivulje za 2-pos., 5-pos., 12-pos. Pos.

1/9

Slika slična

Vrsta proizvoda

kućište utiča za tiskanu pločicu

Konstrukcija

utikač

Broj redova

5.08 mm

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,02.12.

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (83,99 € / komad)

83,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 8 Raster: 5.08 mm 1955471 50 St.

Content: 50 St.
Broj redova: 1
Ukupan broj polova: 8

Tehnički podaci

Nazivni presjek: 2,5 mm²
Ugradbena visina 12 mm
Duljina čelika za lemljenje: 2,6 mm
Dimenzije igle: 1 x 1 mm
Skupina izolacijskog materijala: IIIa
Nazivni impulsni napon (III / 3): 4 kV
Dužina igle: 2,6 mm

Vrsta proizvoda: kućište utiča za tiskanu pločicu

Konstrukcija: utikač

Broj redova: 1

RM: 5.08 mm

Ukupan broj polova: 8

Širina: 40.24 mm

Nazivna struja: 12 A

Nazivna struja - zaokružena: 12 A

Sadržaj: 50 St.

dim.: (D x Š x V) 8.6 x 40.24 x 14.6 mm

Priključak: otisak

Proizvođač-br. dijela: 1955471

Boja: crna

Izolacijski materijal: LCP

Kontaktna površina, utična strana: kositar

Nazivni napon: 400 V

Visina: 14.6 mm

Dužina: 8.6 mm

Tip: CCV 2,5/ 8-G-5,08 P26THR

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Širina

Ukupan broj polova

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 10 Raster: 3.5 mm 1818070 1 St. Piece

Kataloški br.:2209429

Dostava uto,03.11.

39 kom. - zaliha NjemačkaConrad Electronic

8 A

3.5 mm

45.3 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

3,29 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 10 Raster: 3.81 mm 1725788 50 St.

Kataloški br.:2209311

Dostava čet,12.11.

68 Set(ovi) - zaliha NjemačkaConrad Electronic

8 A

3.81 mm

38.89 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

645,00 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 10 Raster: 5.08 mm 1769544 1 St.

Kataloški br.:2209339

Dostava sri,23.12.

Conrad Electronic

12 A

5.08 mm

50.8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

3,99 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 10 Raster: 5.08 mm 1899210 50 St. Piece

Kataloški br.:2209512

Dostava uto,08.12.

Conrad Electronic

12 A

5.08 mm

67.4 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 10 Raster: 7.62 mm 1720547 50 St.

Kataloški br.:2209306

Dostava pet,22.01.2027.

Conrad Electronic

41 A

7.62 mm

79 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

399,00 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 12 Raster: 3.5 mm 1818096 1 St. Piece

Kataloški br.:2209430

Dostava uto,22.12.

Conrad Electronic

8 A

3.5 mm

52.3 mm

kom. - zaliha Njemačka

Min.: 50

Višestruki: 50

5,99 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 12 Raster: 5.08 mm 1926112 50 St.

Kataloški br.:2209526

Dostava sri,02.12.

Conrad Electronic

12 A

5.08 mm

66.78 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 12 Raster: 5.08 mm 1955730 50 St.

Kataloški br.:2209553

Dostava čet,03.12.

Conrad Electronic

12 A

5.08 mm

71.07 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

194,99 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 12 Raster: 7.62 mm 1721009 50 St.

Kataloški br.:2209308

Dostava pet,22.01.2027.

Conrad Electronic

41 A

7.62 mm

107.54 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

489,00 €^*

Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 14 Raster: 3.5 mm 1766051 125 St. Piece

Kataloški br.:2209334

Dostava čet,12.11.

22 Set(ovi) - zaliha NjemačkaConrad Electronic

8 A

3.5 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.409,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209552 Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 8 Raster: 5.08 mm 1955471 50 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2209552 Phoenix Contact kućište utiča za tiskanu pločicu Ukupan broj polova 8 Raster: 5.08 mm 1955471 50 St.

Opis

Dizajniran za integraciju u SMT proces lemljenja. Okomiti priključak omogućuje raspored više redova na sklopnoj ploči. Maksimalna fleksibilnost u dizajnu uređaja - osnovna traka za priključke s različitim tehnologijama povezivanja.
