Name: Phoenix Contact kućište kabelske utičnice Ukupan broj polova 5 Raster: 7.62 mm 1996155 50 St.
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

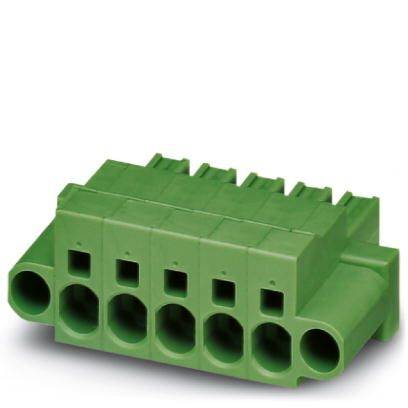

Zeleni električni priključak s pet utičnih priključaka, korišten za spajanje kabela u električnim uređajima.

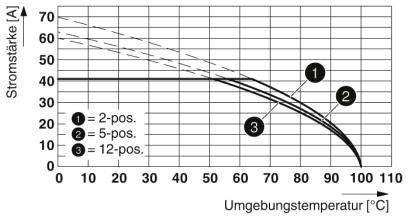

Dijagram prikazuje jakost struje [A] u odnosu na temperaturu okoline [°C]. Tri krivulje: '2-pos.', '5-pos.', '12-pos.' Pad jakosti struje s porastom temperature.

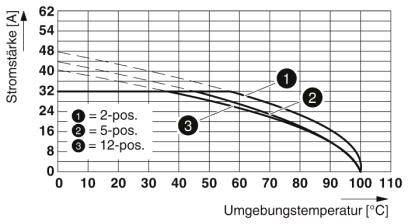

Dijagram prikazuje jakost struje u amperima u ovisnosti o okolnoj temperaturi u stupnjevima Celzijusa za tri položaja sklopke (2, 5, 12).

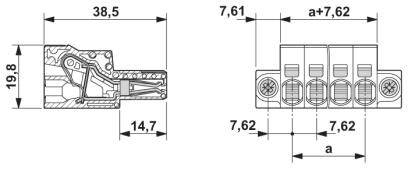

Tehnički crtež s dimenzijama električkog konektora. Detalji prikazuju širinu, duljinu i razmake između rupa.

1/4

Slika slična

Vrsta proizvoda

kućište kabelske utičnice

Konstrukcija

ženski konektor

Broj redova

7.62 mm

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,12.11.

11 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 5 Raster: 7.62 mm 1996155 50 St.

Content: 50 St.
Broj redova: 1
Ukupan broj polova: 5

Tehnički podaci

Broj priključaka: 5
Nazivni presjek: 6 mm²
Izolacijska skupina: I
Nazivni impulsni napon (III / 3): 8 kV
Priključni sustav: POWER COMBICON 5
Zaključavanje: prirubnica s vijkom
Broj potencijala: 5
Visina (visina bez igle za lemljenje): 19,8 mm
Temperatura okoline (montaža): -5 ° C ... 100 °C
Snaga parenja po polu oko: 5 N
Snaga povlačenja po polu oko: 4 N
Cikli parenja: 50

Vrsta proizvoda: kućište kabelske utičnice

Konstrukcija: ženski konektor

Broj redova: 1

Određene značajke: s push-in opružnim priključkom

RM: 7.62 mm

Ukupan broj polova: 5

Širina: 53.32 mm

Nazivna struja: 41 A

Nazivna struja - zaokružena: 41 A

Sadržaj: 50 St.

AWG maks.: 8

AWG min.: 24

Dužina skidanja izolacije (maks.): 15 mm

dim.: (D x Š x V) 38.5 x 53.32 x 19.8 mm

Priključak: Push-In stezaljka
opružna stezaljka

Proizvođač-br. dijela: 1996155

Boja: zelena

Izolacijski materijal: PA

Kontaktni materijal: Cu-legura, pocinčana

Kontaktna površina, utična strana: kositar

Nazivni napon: 1000 V

Visina: 19.8 mm

Dužina: 38.5 mm

Maks. presjek: 10 mm²

Presjek (min.): 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Tip: SPC 5/ 5-STF-7,62

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Širina

Ukupan broj polova

Phoenix Contact kućište kabelske utičnice MSTB Ukupan broj polova 14 Raster: 5.08 mm 1859292 1 St. Piece

Kataloški br.:2209484

Dostava uto,03.11.

23 kom. - zaliha NjemačkaConrad Electronic

12 A

5.08 mm

81.24 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

18,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 2.54 mm 1821177 1 St.

Kataloški br.:2209442

Dostava uto,03.11.

43 kom. - zaliha NjemačkaConrad Electronic

6 A

2.54 mm

25.9 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 3.5 mm 1790182 1 St.

Kataloški br.:2209366

Dostava uto,03.11.

41 kom. - zaliha NjemačkaConrad Electronic

8 A

3.5 mm

35.8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

16,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 3.5 mm 1790564 1 St.

Kataloški br.:2209378

Dostava uto,03.11.

50 kom. - zaliha NjemačkaConrad Electronic

8 A

3.5 mm

41.9 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 3.81 mm 1817505 1 St.

Kataloški br.:2209422

Dostava uto,15.12.

Conrad Electronic

8 A

3.81 mm

45.03 mm

kom. - zaliha Njemačka

Min.: 50

Višestruki: 50

12,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 5 mm 1779725 1 St.

Kataloški br.:2209350

Dostupno uskoro

Conrad Electronic

12 A

5 mm

59.8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

16,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 5 mm 1909294 1 St.

Kataloški br.:2209516

Dostava čet,12.11.

Conrad Electronic

12 A

5 mm

50.1 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,49 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 5 mm 1910283 50 St.

Kataloški br.:2209520

Dostava čet,12.11.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

12 A

5 mm

60.02 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

485,00 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 5.08 mm 1808967 1 St.

Kataloški br.:2209402

Dostava uto,03.11.

10 kom. - zaliha NjemačkaConrad Electronic

12 A

5.08 mm

59.92 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 10 Raster: 5.08 mm 1848795 1 St. Piece

Kataloški br.:2209480

Dostava uto,03.11.

11 kom. - zaliha NjemačkaConrad Electronic

12 A

5.08 mm

50.8 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,49 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209583 Phoenix Contact kućište kabelske utičnice Ukupan broj polova 5 Raster: 7.62 mm 1996155 50 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2209583 Phoenix Contact kućište kabelske utičnice Ukupan broj polova 5 Raster: 7.62 mm 1996155 50 St.

Opis

Potisna veza bez uštede vremena. Definirana sila kontakta osigurava dugoročno stabilan kontakt. Priključni prostor koji se otvara fiksnim odvijačem omogućava prikladan spoj vodiča. Integrirana čelična opruga za dodatnu sigurnost u slučaju promjena temperature i snage. Optimizirano za skučene instalacijske situacije: rad i žična veza iz jednog smjera. Prirubnica za uvrtanje za maksimalnu mehaničku stabilnost. Odobrenje od 600 V UL s najmanjim dimenzijama.

Ovaj tekst je strojno preveden.
