Name: Phoenix Contact kućište kabelske utičnice Ukupan broj polova 11 Raster: 3.81 mm 1748066 50 St.
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

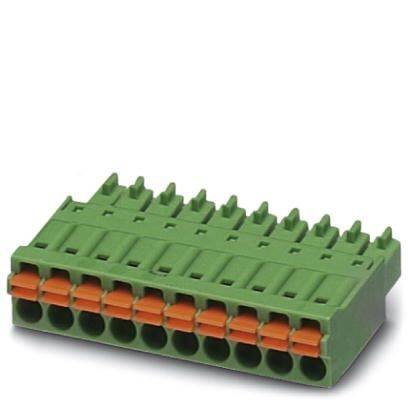

Zeleni električni modul konektora s više priključaka, korišten za ožičenje u elektroničkim sustavima.

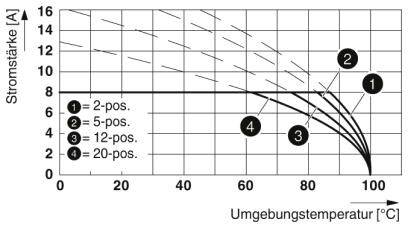

Dijagram prikazuje struju u ovisnosti o temperaturi okoline u °C. Krivulje za 2, 5, 12 i 20 pozicija. Struja opada s porastom temperature.

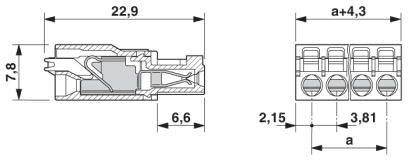

Tehnički nacrt električnog konektora s dimenzijama: duljina 22,9 mm, visina 7,8 mm, širina desno 2,15 mm, razmak kontakata 3,81 mm.

1/3

Slika slična

Vrsta proizvoda

kućište kabelske utičnice

Konstrukcija

ženski konektor

Broj redova

3.81 mm

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,12.11.

3 Set(ovi) - zaliha Njemačka

Prikaži alternative

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (279,00 € / komad)

279,00 €

uklj. PDV

Dostupno još samo 3 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact kućište kabelske utičnice Ukupan broj polova 11 Raster: 3.81 mm 1748066 50 St.

Content: 50 St.
Broj redova: 1
Ukupan broj polova: 11

Tehnički podaci

Broj priključaka: 11
Nazivni presjek: 1,5 mm²
Izolacijska skupina: I
Nazivni impulsni napon (III / 3): 2,5 kV
Priključni sustav: MINI COMBICON
Zaključavanje: bez
Broj potencijala: 11
Ukupna visina (visina bez igle za lemljenje): 7,75 mm
Temperatura okoline (montaža): -5 ° C ... 100 °C
Snaga parenja po polu oko: 8 N
Snaga povlačenja po polu oko: 5 N
Cikli parenja: 25

Vrsta proizvoda: kućište kabelske utičnice

Konstrukcija: ženski konektor

Broj redova: 1

Određene značajke: s push-in opružnim priključkom

RM: 3.81 mm

Ukupan broj polova: 11

Širina: 42.35 mm

Nazivna struja: 8 A

Nazivna struja - zaokružena: 8 A

Sadržaj: 50 St.

AWG maks.: 16

AWG min.: 24

Dužina skidanja izolacije (maks.): 10 mm

dim.: (D x Š x V) 21.9 x 42.35 x 7.75 mm

Priključak: Push-In stezaljka
opružna stezaljka

Proizvođač-br. dijela: 1748066

Boja: zelena

Izolacijski materijal: PA

Kontaktni materijal: Cu-legura, pocinčana

Kontaktna površina, utična strana: kositar

Nazivni napon: 160 V

Visina: 7.75 mm

Dužina: 21.9 mm

Maks. presjek: 1.5 mm²

Presjek (min.): 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Tip: FMC 1,5/11-ST-3,81

UKCA: da
