Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Sadržaj: 1 St.

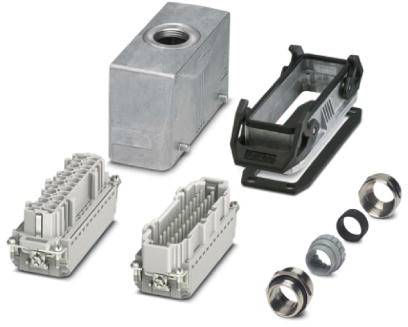

Industrijski komplet konektora: pravokutno kućište, dva umetka s više kontakata i vijčane učvršćivače.

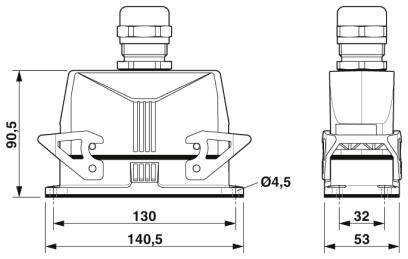

Tehnički nacrt stezaljke za priključak, prikazuje prednji i bočni pogled s preciznim mjerama u milimetrima.

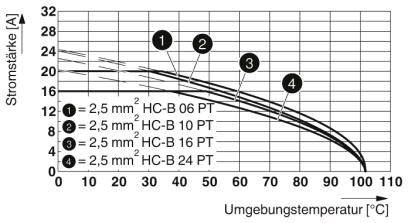

Dijagram prikazuje struju [A] u odnosu na okolišnu temperaturu [°C] za tipove kabela: 2,5 mm² HC-B 06 PT, HC-B 10 PT, HC-B 16 PT, HC-B 24 PT.
Raspored kontakata: S lijeve strane odozgo prema dolje od 13 do 24, s desne strane odozgo prema dolje od 1 do 12, s uzemljenjem gore.
Tehnički nacrt pravokutnog otvora s mjerama: širina 130 mm, visina 35 mm. Rupe za bušenje na uglovima, promjer 4,5 mm.
'Brojčana upravljačka ploča od 1 do 24, s kružnim sklopkama pokraj svakog broja.'
1/6
Slika slična
Vrsta proizvoda
komplet utičnih konektora
Priključak
Push-In stezaljka
Materijal kućišta
aluminijski tlačni lijev
Vrsta zaštite
IP66
IP67
Poprečni presjek vodiča (min.)
0.14 mm²
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,24.11.
Broj
Ukupno (114,99 € / komad)
114,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Dizajn: B24
  • Nazivna struja: 16 A
  • Nazivni impulsni napon: 6 kV
  • Priključni presjek AWG: 26 ... 14
  • Vanjski promjer kabela: 15 mm ... 21 mm
  • Duljina izreza: 113 mm
  • Širina izreza za ugradnju: 35 mm
  • Materijal za kontakt nositelja: PC
  • Materijal za zaključavanje nosača: PA
  • Klasa zapaljivosti prema UL 94: V0
  • Integrirani zaštitni poklopac: br
Vrsta proizvoda

komplet utičnih konektora

Priključak

Push-In stezaljka

Materijal kućišta

aluminijski tlačni lijev

IP66

IP67

Poprečni presjek vodiča (min.)

0.14 mm²

Poprečni presjek vodiča (maks.)

2.5 mm²

Broj polova

24

Min. temperatura

-40 °C

Maks. temperatura

+100 °C

Napredni kontakt (PE)

da

Sadržaj

1 St.

Ukupan broj polova

24 + PE

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Sadržaj: 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Sadržaj: 1 St.

Opis

Set konektora, broj pozicija: 24, materijal: aluminij od lijevanog otpada, vodootporan na morsku vodu, način povezivanja: priključak s potisnim priključkom, presjek veze: AWG 26-14
