Name: Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebaciv
Brand: Phoenix Contact
SKU: 2225814
Availability: InStock

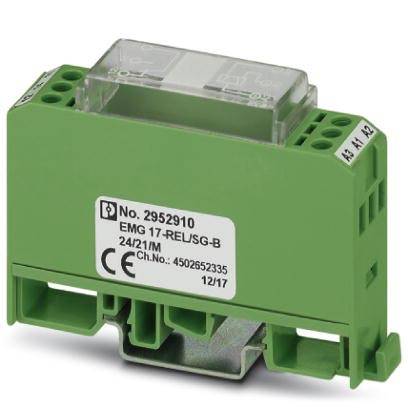

Zeleni relej modul s prozirnim poklopcem i bočnim priključnim stezaljkama, označen brojem 'No. 2952910' i CE oznakom.

Ovo je električna shema s dvije diode, relejem i nekoliko priključnih točaka koje povezuju različite strujne krugove.

Električka shema s diodama, sklopkom i poveznicama. Diode vode od A1 i A2 prema centralnoj točki, povezanoj s A3(+), te još jednom putanjom na desnoj strani, povezanom s točkama 12 i 14.

1/3

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

1 prebacivanje

Nazivni napon

24 V/DC

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

6 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (83,99 € / komad)

83,99 €

uklj. PDV

samo 9,22 €

Dostupno još samo 6 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,19 W
Maksimalni prekidački napon: 250 V AC / DC
Minimalni prekidački napon: 5 V (pri 100 mA)
Minimalna prekidačka struja: 1 mA (pri 24 V)
Maksimalna struja pritiska: 8 A
Maksimalni kapacitet loma (ohmičko opterećenje):
144 W (pri 24 V DC)
43 W (pri 48 V DC)
42 W (pri 60 V DC)
55 W (pri 110 V DC)
100 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,2 mm² ... 4 mm²
Presjek provodnika fleksibilan: 0,2 mm² ... 2,5 mm²
Presjek provodnika AWG: 24 ... 12
Nazivni napon izolacije: 250 V AC
Nazivni impulsni napon: 4 kV
Izolacija: Sigurno odvajanje, pojačana izolacija
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: EMG 17-REL/SG-B 24/21/M

Priključak: vijak

Vrijeme odziva: 5 ms

Vrijeme opadanja: 5 ms

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgSnO

Nazivni napon: 24 V/DC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 10⁷operacije

Snažna svitka: 0.19 W

Određene značajke: s diodom

Maks. temperatura: +50 °C

Min. temperatura: -40 °C

Dužina: 62.5 mm

Širina: 17.5 mm

Visina: 75 mm

dim.: (D x Š x V) 62.5 x 17.5 x 75 mm

Sadržaj: 1 St.

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Prebacivanje struje (maks.)

Preklopni napon (maks.)

Vrsta ambalaže

Vrsta kontakta

Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225814

Dostava pet,30.10.

6 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

24 V/DC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

83,99 €^*

Phoenix Contact DEK-REL- 5/I/1 relejni modul Nazivni napon: 5 V DC/AC Prebacivanje struje (maks.): 3 A 1 zatvarač Piece 1 St.

Kataloški br.:2225813

Dostava pet,30.10.

8 kom. - zaliha NjemačkaConrad Electronic

5 V DC/AC

3 A

250 V/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209100

Dostava pon,09.11.

19 kom. - zaliha NjemačkaConrad Electronic

12 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

28,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2225771

Dostava pon,09.11.

54 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209098

Dostava pon,09.11.

70 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

30,99 €^*

Phoenix Contact PLC-RPT- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje 1 St.

Kataloški br.:2225768

Dostava pet,30.10.

27 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 50 mA 1 prebacivanje 1 St.

Kataloški br.:2225770

Dostava pon,09.11.

17 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

50 mA

30 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

21,99 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje Piece 1 St.

Kataloški br.:2225417

Dostava pet,30.10.

20 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

59,99 €^*

Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225769

Dostava pet,30.10.

2 kom. - zaliha NjemačkaConrad Electronic

24 V DC/AC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

30,99 €^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebacivanje Piece 1 St.

Kataloški br.:2209947

Dostava čet,12.11.

Conrad Electronic

24 V/DC

10 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebaciv

Upute za rad i sigurnost

Upute za rad i sigurnost 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebaciv

Opis

Relejni modul s trajno lemljenim retencijskim malim prekidačkim relejem, s minus prekidačkim diodnim krugom, kontakti (AgSnO): mali do veliki izlazi, 1 preklopni kontakt, ulazni napon 24 V DC

Ovaj tekst je strojno preveden.
