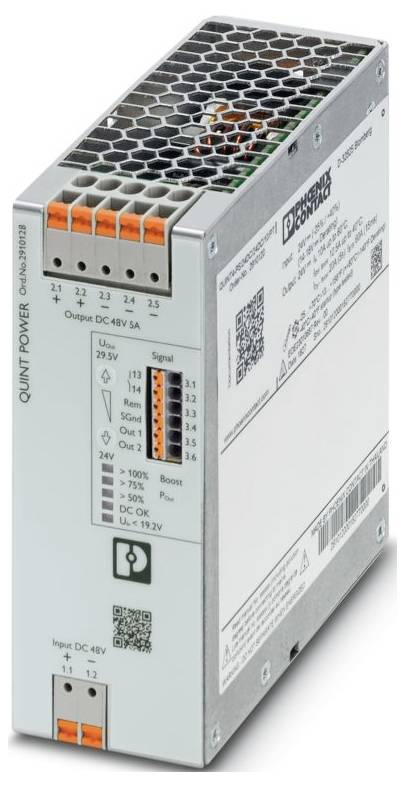

Phoenix Contact 2910128 DC/DC pretvarač 48 V/DC 48 V/DC 5 A 252 VA Content 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (345,00 € / komad)
345,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Phoenix Contact 2910128 DC/DC pretvarač 48 V/DC 48 V/DC 5 A 252 VA
Više informacija
Tehnički podaci
- Obitelj proizvoda: QUINT POWER
- Vrsta priključka: Push-in priključak
- Širina: 122 mm
- Visina: 130 mm
- Dubina: 53 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-10
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Vibracije (rad): 5 Hz ... 100 Hz rezonantno pretraživanje 2,3 g, 90 min., rezonantna frekvencija 2,3 g, 90 min. (prema DNV GL klasi C)
- Duljina skidanja izolacije: 8 mm
- Frekvencijski raspon: 50 Hz ... 60 Hz
- Identifikacija: LR
- Klasa zaštite: Specijalna sa SELV ulazom i izlazom
- Frekvencija: 300 Hz
- Raspon ulaznog napona: 48 V DC
- Raspon ulaznog napona: 48 V DC -40% ... +20%
- Ulaz u široko područje: ne
- Maksimalni nazivni napon: 60 V DC (60 s)
- Ulazna struja: tipično 2,3 A
- Integral struje ulaska (I2t):< 0,1 A2s
- Ograničenje udarne struje: 2,3 A
- Vrijeme premošćivanja nestanka struje: tipično 17 ms (48 V DC)
- Potrošnja struje: 6,8 A (48 V DC)
- Nazivna potrošnja snage: 252 VA
- Tipično vrijeme pokretanja: 300 ms (iz STANJA SPAVANJA)
- Vrijeme uključivanja:< 1 s
- Ulazni osigurač: 20 A (tromo pregorijevajući, unutarnji)
- Odabir odgovarajućeg osigurača za zaštitu ulaza: 10 A ... 16 A (karakteristika B, C, D, K ili slično)
- Učinkovitost: tipično 95,2% (48 V DC)
- Izlazne karakteristike: Napredno U/I; Pametno ŠTUCANJE; NAČIN RADA OSIGURAČA
- Nazivni izlazni napon: 48 V DC
- Raspon podešavanja izlaznog napona (USet): 48 V DC ... 56 V istosmjerne struje (> 48 V konstantne snage)
- Nazivna izlazna struja (IN): 5 A
- Statičko pojačanje (IStat.Boost): 6,25 A
- Dinamičko pojačanje (IDyn.Boost): 10 A (5 s)
- Selektivno preklapanje osigurača (ISFB): 30A (15ms)
- Magnetsko sigurnosno otpuštanje: A1 ... A6 / B2 / C1 ... C2 / Z1 ... Z6
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Izlazna snaga (PN): 240 W
- Izlazna snaga (PStat.) Pojačanje): 300 W
- Izlazna snaga (PDyn. Pojačanje): 480 W (5 s)
- Mogućnost povratnog napajanja: ≤ 60 V DC
- Zaštita od prenapona na izlazu (OVP): ≤ 60 V DC
- Preostalo valovitost:< 50 mVSS
- Odstupanje statičkog pravila:< 3% (raspodjela statičkog opterećenja 10% ... 90%)
- Dinamičko odstupanje od pravila:< 3% (raspodjela statičkog opterećenja 10% ... 90%)
- Odstupanje regulacije Promjena ulaznog napona:< 3% (raspodjela statičkog opterećenja 10% ... 90%)
- Vrijeme uspona:< 100 ms (UOUT (10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 3 Z
- Maksimalni gubitak snage pri nazivnom opterećenju:< 13 Z
- Gubitak snage u načinu rada SLEEP:< 2 Z
- Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
- Zaštita sekundarne strane: elektronička; termomagnetska; termička
- Ulaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Pozicija: 3.x
- Priključak vodiča: Priključak vodiča
- kruto: 0,2 mm² ... 1 mm²
- Fleksibilno: 0,2 mm² ... 1,5 mm²
- Fleksibilna žica s ferulom, bez plastične čahure: 0,2 mm² ... 1,5 mm²
- Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,2 mm² ... 0,75 mm²
- kruti (AWG): 24 ... 16
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: 2 kV (razina ozbiljnosti ispitivanja 3 - neuravnotežen)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED; Beznaponski signalni kontakt; Aktivni signalni izlaz Out1 (digitalni, konfiguriran); Aktivni signalni izlaz Out2 (digitalni, analogni, konfiguriran); Daljinski kontakt; Uzemljenje signala SGnd
- Prag signala:> 100% (LED svijetli žuto, izlazna snaga)> 240 W);> 75% (LED svijetli zeleno, izlazna snaga)> 180 W);> 50% (LED svijetli zeleno, izlazna snaga)> 120 W);> 0,9 x USet (LED svijetli zeleno);< 0,9 x USet (LED treperi zeleno);> 0,8 x UInNom (LED isključen);< 0,8 x UInNom (LED svijetli žuto)
- Ulaz daljinskog signala (konfigurabilan): Ulaz daljinskog signala (konfigurabilan)
- Oznaka priključka: 3.4 +
- Funkcija: Uzemljenje signala
- Zadano: Izlazni napon
- Izlaz signala Izlaz 1 (konfigurabilan): Izlaz signala Izlaz 1 (konfigurabilan)
- Digitalni: 24 V DC; 1 A; 30 V AC; 0,5 A
- Opcije signala: Izlazna struja; Izlazna snaga; Radni sati; Upozorenje na ranu visoku temperaturu; Aktivno ograničavanje napona OVP; Ulazni napon UIN u redu
- Izlaz signala Izlaz 2 (konfigurabilan): Izlaz signala Izlaz 2 (konfigurabilan)
- Analogni: 4 mA ... 20 mA ±5 % (opterećenje ≤400 Ω)
- Izlazni signalni relej 13/14 (konfigurabilan): Izlazni signalni relej 13/14 (konfigurabilan)
- Preklopni kontakt (bez potencijala): bez potencijala
- Signalna masa SGnd: Signalna masa SGnd
- Referentni potencijal: prema OUT1, OUT2, REM
- Broj faza: 1,00
- Ulazni/izlazni napon izolacije: 4 kV DC (tipsko ispitivanje); 2 kV DC (ispitivanje jedinice)
- Frekvencija prebacivanja: 190,00 kHz ... 220,00 kHz (pomoćni pretvarački stupanj); 67,00 kHz ... 135,00 kHz (glavni stupanj pretvarača)
- MTBF (IEC 61709, SN 29500):> 1476000 sati (25 °C);> 877000 sati (40 °C);> 378000 sati (60 °C)
- Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
- Struja: 5 A
- Temperatura: 30 °C
- Vrijeme: 50 ms
- Dodatni tekst: Razina ozbiljnosti testa 2
- Dimenzije artikla: Dimenzije artikla
- Dimenzije artikla za alternativnu montažu: Dimenzije artikla za alternativnu montažu
- Dimenzija ugradnje: Dimenzija ugradnje
- Udaljenost ugradnje desno/lijevo (aktivno): 15 mm / 15 mm (≤ 70 °C)
- Udaljenost ugradnje desno/lijevo (pasivno): 0 mm / 0 mm (≤ 70 °C)
- Udaljenost ugradnje gore/dolje (aktivno): 50 mm / 50 mm (≤ 70 °C)
- Udaljenost ugradnje gore/dolje (pasivno): 50 mm / 50 mm (≤ 70 °C)
- Upute za montažu: može se slagati: PN ≥50%, vodoravno 5 mm, pored aktivnih komponenti 15 mm, okomito 50 mm
- mogu se povezati zajedno: PN< 50%, vodoravno 0 mm, okomito gore 40 mm, okomito dolje 20 mm
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: Metal
- Materijal nape: Nehrđajući čelik X6Cr17
- Konstrukcija bočne ploče: Aluminij
- Radna nadmorska visina: ≤ 5000 m (> 2000 m, imajte na umu smanjenje nazivne snage)
- Klimatski razred: 3K22 (prema EN 60721-3-3)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
- Privremeni kod: T4 (-25 ... +70 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 5000 m)
- Standardna oznaka: Primjene za željeznicu
- Sigurnosna mjerna, upravljačka, regulacijska i laboratorijska oprema: Sigurnosna mjerna, upravljačka, regulacijska i laboratorijska oprema
- Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
- Padovi napona mreže: Padovi napona mreže
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Brodogradnja: Brodogradnja
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
- EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
- EMC zahtjevi za elektrane: IEC 61850-3; EN 61000-6-5
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- DNV GL provedene emisije: DNV GL provedene emisije
- DNV: Klasa B
- Emisija smetnji DNV GL: Emisija smetnji DNV GL
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 8 kV (razina ozbiljnosti ispitivanja 4)
- Pražnjenje zraka: 15 kV (razina ozbiljnosti ispitivanja 4)
- Napomena: Kriterij B
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 1000 A/m
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Ulaz/Izlaz/Signal: nebalansiran
- Napon: 1 kV
- Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
- Padovi napona: Padovi napona
- Pad napona: 0%
- Pulsirajuće magnetsko polje: Pulsirajuće magnetsko polje
- Asimetrične vodljive smetnje: Asimetrične vodljive smetnje
- Razina ispitivanja 1: 100 kHz
- Razina ispitivanja 2: 1 MHz
- Razina ispitivanja 3: 1,5 kHz 15 kHz (razina ispitivanja 3)
- Razina ispitivanja 4: 15 kHz 150 kHz (razina ispitivanja 3)
- Razina ispitivanja 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (razina ispitivanja 3)
- Razina ispitivanja 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (razina ispitivanja 3)
- AC komponenta istosmjernog napona: AC komponenta istosmjernog napona
- Tečaj: 14% (UN)
- Prigušeni oscilirajući val: Prigušeni oscilirajući val
- Ulaz, izlaz (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 2 - uravnoteženo)
- Ulaz, izlaz (razina ispitivanja 2): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 2 - nebalansirano)
- Ulaz, izlaz (razina ispitivanja 3): 10 MHz (razina ozbiljnosti ispitivanja 2 - nebalansirano)
- Signali (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 2 - simetrično)
- Signali (razina ispitivanja 2): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 2 - nebalansirano)
- Prigušeno oscilirajuće magnetsko polje: Prigušeno oscilirajuće magnetsko polje
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- Primjene za željeznicu: Primjene za željeznicu
- Vrsta proizvoda
DC/DC pretvarač
- Tip
QUINT4-PS/48DC/48DC/5/PT
- Nazivni napon
48 V/DC
- Izlazni napon
48 V/DC
- Izlazna struja maks.
5 A
- Izlazna struja (maks.) - zaobljena
5 A
252 VA
- Priključak
Push-in priključak s oprugom
- Radna temperatura (min.)
-25 °C
- Radna temperatura (maks.)
70 °C
- dim.
(D x Š x V) 125 x 50 x 130 mm
- Visina
130 mm
- Dužina
125 mm
- Širina
50 mm
- Sadržaj
1 St.
- Dubina
125 mm
IP20
- Ugradbena visina
130 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580291 Phoenix Contact 2910128 DC/DC pretvarač 48 V/DC 48 V/DC 5 A 252 VA Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580291 Phoenix Contact 2910128 DC/DC pretvarač 48 V/DC 48 V/DC 5 A 252 VA Content 1 St.
Opis
Primarni preklopni DC/DC pretvarač, QUINT POWER, montaža na DIN šinu, SFB tehnologija (selektivno prekidanje osigurača), Ulaz: 48 V DC, Izlaz: 48 V DC / 5 A
