Name: Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I uređaj za zaštitu od prenapona 2 kA 1 St.
Brand: Phoenix Contact
SKU: 3579959
Availability: BackOrder

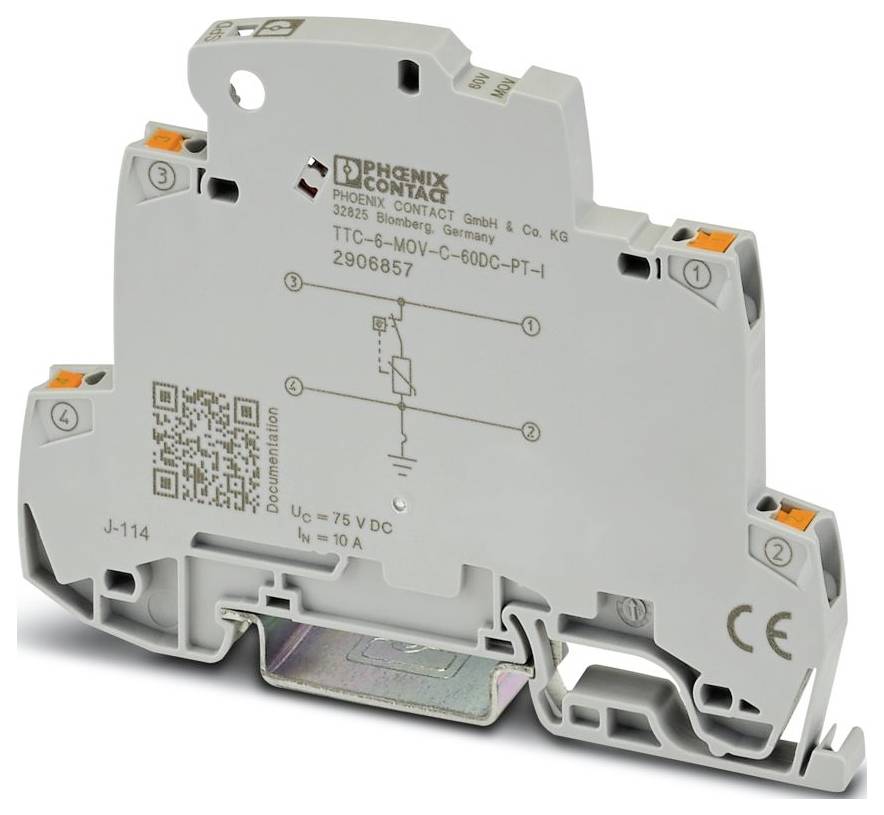

Kompaktan uređaj za zaštitu od prenapona kontakta feniks s modelom 'TTC-6-MOV-C-600-PT-I', nominalne vrijednosti 75V DC, sa prikazanim točkama spajanja.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

39 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (20,99 € / komad)

20,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: TERMITRAB complete
IEC ispitna klasa: C1; C2; C3
Dizajn: Jednodijelni modul montažne šine
Poruka o grešci zaštite od prenapona: vizualna
Nazivni napon UN: 60 V DC
Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 4 mm²
Presjek vodiča AWG: 24 ... 12
Širina: 6,2 mm
Visina: 92 mm
Dubina: 69,5 mm (uključujući montažnu šinu od 7,5 mm)
Boja: siva (RAL 7042)
Klasa zapaljivosti prema UL 94: V-0
Materijal kućišta: PBT
Mehanički podaci: Mehanički podaci
Otvoreni bočni zid: Da
Smjer djelovanja: Vod-Uzemljenje
Maksimalni kontinuirani napon UC: 75 V DC; 53 V AC
Nazivna struja: 10 A (60 °C)
Radna struja IC na UC: ≤ 100 µA
Struja zaštitnog vodiča IPE: ≤ 100 µA
Razina zaštite Up (vodič-uzemljenje): ≤ 200 V (C1 - 600 A); ≤ 270 V (C2 - 4 kV); ≤ 190 V (C3 - 25 A); ≤ 200 V (C3 - 35 A)
Kapacitet (žica-uzemljenje): 5 nF
Otpor po putu: ≤ 100 mΩ
Sposobnost podnošenja udarne struje (vodič-zemlja): C1 - 600 A; C2 - 2 kA; C3 - 35 A
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP20 (s završnom kapicom)
Temperatura okoline (radna): -40 °C ... 85 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 4000 m (amsl)
Standardi/Propisi: EN 61643-21
Napomena: 2001 + A1:2009 + A2:2013
Vrsta montaže: Montažna šina: 35 mm
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Stupanj nečistoće: 2
Izolacijski materijal: PBT
Dopuštena vlažnost (rad): 5% ... 95%
Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 2 kA
Vrijeme odziva tA (žica-uzemljenje): ≤ 25 ns
Umetnuti gubitak aE, asimetrično: tip. 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Granična frekvencija fg (3 dB), asimetrična (PE) u sustavu od 150 Ω: tipično 650 kHz

Vrsta proizvoda: uređaj za zaštitu od prenapona

Propuštanje: 2 kA

Izvedba: Modul montažne šine, jednodijelni

: IP20

Proizvođač-br. dijela: 2906857

dim.: (Š x V x D) 6.2 x 92 x 69.5 mm

Širina: 6.2 mm

Visina: 92 mm

Dubina: 69.5 mm

Sadržaj: 1 St.

UKCA: da
