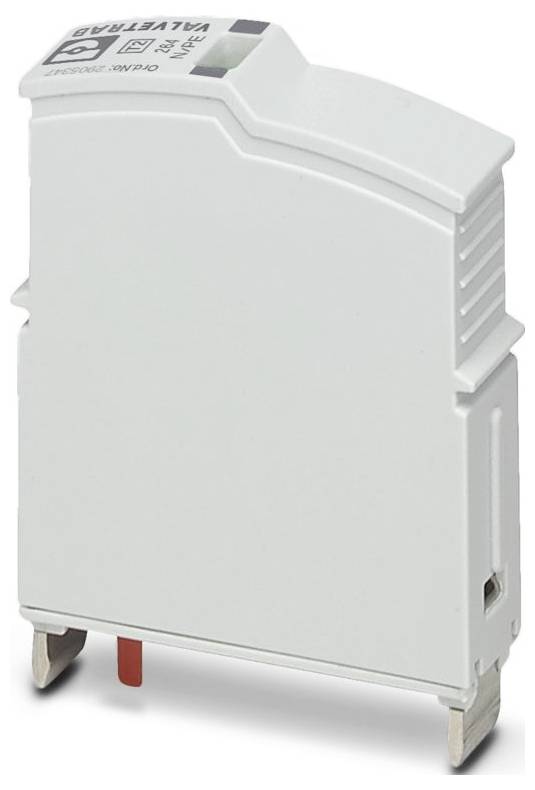

Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P utikač za prenaponsku zaštitu 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (67,99 € / komad)
67,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: SEC obitelj
- IEC ispitna klasa: II; T2
- Dizajn: Utikač
- Broj polova: 1
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 240 V AC (TN - samo N-PE); 240 V AC (TT - samo N-PE)
- Vrsta priključka: utični
- Širina: 11,7 mm
- Visina: 46,4 mm
- Dubina: 59,4 mm
- Jedinica podjele: 0,6 TE
- Boja: svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR 20% GF; PBT-FR
- Smjer djelovanja: N-PE
- Maksimalni kontinuirani napon UC: 264 V AC
- Struja zaštitnog vodiča IPE: ≤ 1 µA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Vrijeme odziva tA: ≤ 100 ns
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 80 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012.
- Vrsta montaže: na osnovni element
- EN Vrsta: T2
- Sustav napajanja IEC: TN;TT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA6.6-FR 20% GF; PBT-FR
- Grupa materijala: I
- Zaštitni putovi: NG
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Sposobnost gašenja strujom praćenja Ifi: 100 A (264 V AC)
- Razina zaštite Up: ≤ 1,5 kV
- Preostali napon Ures: ≤ 0,5 kV (na In); ≤ 0,5 kV (na 10 kA); ≤ 0,5 kV (pri 5 kA); ≤ 0,5 kV (na 4 kA); ≤ 0,5 kV (pri 2 kA)
- Napon odziva pri 6 kV (1,2/50) µs: ≤ 1,5 kV
- Ponašanje TOV-a na UT: 1200 V AC (200 ms / način rada otpora)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 30 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL specifikacije: UL specifikacije
- Maksimalni kontinuirani napon MCOV (NG): 264 V AC
- Nazivna struja pražnjenja In (NG): 20 kA
- Sustav distribucije energije: Jednofazni
- Nazivna frekvencija: 50/60 Hz
- Izmjereni granični napon MLV (NG): 950 V
- Vrsta SPD-a: 4CA
- EN 61643-11: EN 61643-11
- Prateća struja (LG): 200 A (264 V AC)
- Vrsta proizvoda
utikač za prenaponsku zaštitu
- Izvedba
Utikač
IP20
- Proizvođač-br. dijela
2905347
- Vrsta
2
- dim.
(Š x V x D) 11.7 x 46.4 x 59.4 mm
- Širina
11.7 mm
- Visina
46.4 mm
- Dubina
59.4 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579904 Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P utikač za prenaponsku zaštitu 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579904 Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P utikač za prenaponsku zaštitu 1 St.
Opis
Zamjenski utikači za odvodnike prenapona linije proizvoda VALVETRAB SEC za N-PE priključak.
