Name: Phoenix Contact 2904626 napajanje 48 V/DC 10 A 519 VA Content 1 St.
Brand: Phoenix Contact
SKU: 3579816
Availability: BackOrder

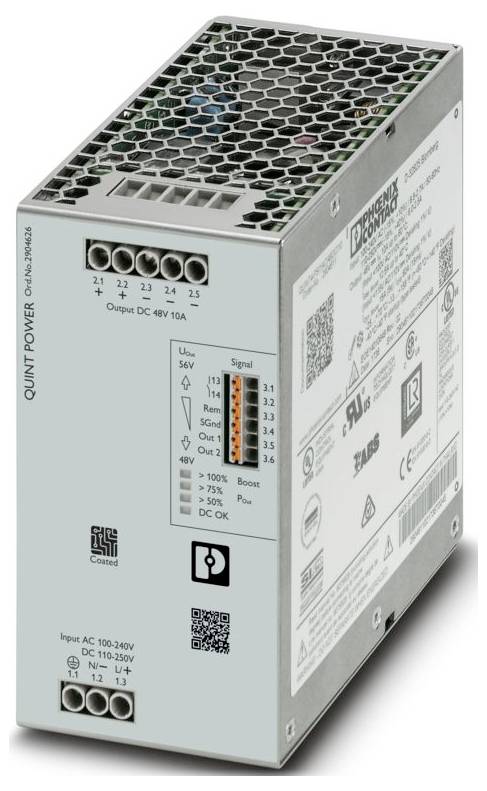

Industrijska mrežna jedinica od srebra s proslušnanim vrhom, priključne stezaljke označene kao 'Izlaz DC 48V 10A', ulaz označen s '100-240V'.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (425,00 € / komad)

425,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: QUINT POWER
Vrsta priključka: Push-in priključak
Širina: 122 mm
Visina: 130 mm
Dubina: 73 mm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Standardi/Propisi: EN 61000-4-18
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: Kategorija prenapona
Stupanj nečistoće: 2
Vibracije (rad): 5 Hz ... 100 Hz rezonantno pretraživanje 2,3 g, 90 min., rezonantna frekvencija 2,3 g, 90 min. (prema DNV GL klasi C)
Duljina skidanja izolacije: 8 mm
Min. presjek fleksibilnog vodiča: 0,2 mm²
Maks. presjek fleksibilnog vodiča: 1,5 mm²
Min. presjek krutog vodiča: 0,2 mm²
Presjek krutog vodiča maks.: 1 mm²
Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
Minimalni moment zatezanja: 0,5 Nm
Frekvencijski raspon: 50 Hz ... 60 Hz
Razred zaštite: I
Frekvencija: 50 Hz
Raspon ulaznog napona: 110 V DC ... 250 V DC
Raspon ulaznog napona: 110 V DC ... 250 V istosmjerne struje -18% ... +40%
Maksimalni naponski otpor: 300 V AC 60 s
Ulazna struja: tip. 11 A (na 25 °C)
Integral struje ulaska (I2t):< 0,4 A2s
Ograničenje udarne struje: 11 A (nakon 1 ms)
Vrijeme premošćivanja nestanka struje: tip. 32 ms (120 V AC); tip. 32 ms (230 V AC)
Potrošnja struje: 6 A (110 V DC); 2,5 A (250 V DC)
Nazivna potrošnja snage: 519 VA
Tipično vrijeme pokretanja: 300 ms (iz STANJA SPAVANJA)
Vrijeme uključivanja:< 1 s
Ulazni osigurač: 12 A (tromo pregorijevajući, unutarnji)
Odabir odgovarajućeg osigurača za zaštitu ulaza: 10 A ... 16 A (karakteristika B, C, D, K ili slično)
Učinkovitost: tip. 94% (120 V AC); tip. 95% (230 V AC)
Izlazne karakteristike: Napredno U/I; Pametno ŠTUCANJE; NAČIN RADA OSIGURAČA
Nazivni izlazni napon: 48 V DC
Raspon podešavanja izlaznog napona (USet): 48 V DC ... 56 V DC (konstantna snaga)
Nazivna izlazna struja (IN): 10 A
Statičko pojačanje (IStat.Boost): 12,5 A
Dinamičko pojačanje (IDyn.Boost): 15 A (5 s)
Selektivno preklapanje osigurača (ISFB): 60A (15ms)
Magnetsko sigurnosno otpuštanje: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
Otpornost na kratki spoj: da
Sigurnost u praznom hodu: da
Mogućnost povratnog napajanja: ≤ 60 V DC
Zaštita od prenapona na izlazu (OVP): ≤ 60 V DC
Preostalo valovitost:< 70 mVSS (pri nominalnim vrijednostima)
Vrijeme uspona:< 1 s (UOut = 10 % ... 90%)
Mogućnost serijskog spajanja: da
Maksimalni gubitak snage u praznom hodu:< 5 W (120 V AC);< 5 W (230 V AC)
Maksimalni gubitak snage pri nazivnom opterećenju:< 36 W (120 V AC);< 28 W (230 V AC)
Gubitak snage u načinu rada SLEEP:< 5 W (120 V AC);< 5 W (230 V AC)
Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
Zaštita sekundarne strane: elektronička; termomagnetska; termička
Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
Signal: 4 kV (razina ozbiljnosti ispitivanja 4 - neuravnotežen)
Vrste signalizacije: LED; Beznaponski signalni kontakt; Aktivni signalni izlaz Out1 (digitalni, konfiguriran); Aktivni signalni izlaz Out2 (digitalni, analogni, konfiguriran); Daljinski kontakt; Uzemljenje signala SGnd
Zadano: zatvoreno (UOut> 0,9 USD (skup)
Digitalni: 24 V DC 20 mA
Analogni: 4 mA ... 20 mA ±5 % (opterećenje ≤400 Ω)
Signalna masa SGnd: Referentni potencijal za Out1, Out2 i Rem
Broj faza: 1
Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 2 kV AC (ispitivanje jedinice)
Frekvencija prebacivanja: 90,00 kHz ... 110,00 kHz (pomoćni pretvarački stupanj); 70,00 kHz ... 330,00 kHz (glavni stupanj pretvarača); 50,00 kHz ... 70,00 kHz (PFC faza)
MTBF (IEC 61709, SN 29500):> 1.100.000 sati (25 °C);> 676000 sati (40 °C);> 317000 sati (60 °C)
Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
Struja: 10 A
Temperatura: 25 °C
Vrijeme: 292000 sati
Dodatni tekst: Razina ozbiljnosti testa 2
Dimenzija ugradnje: Dimenzija ugradnje
Upute za montažu: može se slagati: PN ≥50%, vodoravno 5 mm, pored aktivnih komponenti 15 mm, okomito 50 mm
Mogućnost povezivanja: PM< 50%, vodoravno 0 mm, okomito gore 40 mm, okomito dolje 20 mm
Zaštitni premaz: da
Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
Materijal kućišta: Metal
Materijal nape: nehrđajući čelik X6Cr17
Konstrukcija bočne ploče: Aluminij
Radna nadmorska visina: ≤ 5000 m (> 2000 m, imajte na umu smanjenje snage)
Klimatski razred: 3K3 (prema EN 60721)
Maksimalna dopuštena vlažnost (rad): ≤ 100% (na 25°C, bez kondenzacije)
Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
Privremeni kod: T4 (-25 ... +70 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 br. 60950-1-07; CSA-C22.2 br. 107.1-01
SIQ: Tipski odobreno; CB shema (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
Provedene emisije: Provedene emisije
Interferentno zračenje: Interferentno zračenje
DNV GL provedene emisije: DNV GL provedene emisije
DNV: Klasa B
Emisija smetnji DNV GL: Emisija smetnji DNV GL
Statičko pražnjenje: Statičko pražnjenje
Kontaktno pražnjenje: 8 kV (razina ozbiljnosti ispitivanja 4)
Pražnjenje zraka: 15 kV (razina ozbiljnosti ispitivanja 4)
Napomena: Kriterij B
Elektromagnetsko RF polje: Elektromagnetsko RF polje
Jačina ispitnog polja: 1000 A/m
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Prenaponski udar: Prenaponski udar
Provedena interferencija: Provedena interferencija
Ulaz/Izlaz/Signal: nebalansiran
Napon: 2,5 kV
Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
Padovi napona: Padovi napona
Pad napona: 0%
Pulsirajuće magnetsko polje: Pulsirajuće magnetsko polje
Asimetrične vodljive smetnje: Asimetrične vodljive smetnje
Razina ispitivanja 1: 15 Hz 150 Hz (razina ispitivanja 3)
Razina ispitivanja 2: 150 Hz 1,5 kHz (razina ispitivanja 3)
Razina ispitivanja 3: 1,5 kHz 15 kHz (razina ispitivanja 3)
Razina ispitivanja 4: 15 kHz 150 kHz (razina ispitivanja 3)
Razina ispitivanja 5: 50 Hz 60 Hz (razina ispitivanja 3)
Razina ispitivanja 6: 50 Hz 60 Hz (razina ispitivanja 3)
Prigušeni oscilirajući val: Prigušeni oscilirajući val
Ulaz, izlaz (razina ispitivanja 1): 1 MHz (razina ozbiljnosti ispitivanja 3 - simetrično)
Ulaz, izlaz (razina ispitivanja 2): 10 MHz
Ulaz, izlaz (razina ispitivanja 3): 1 MHz (razina ozbiljnosti ispitivanja 3 - nebalansirano)
Kriteriji: Kriteriji
Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
Temperatura okoline (testirano pri pokretanju): -40 °C
Željezničke primjene: EN 50121-3-2; EN 50121-4; EN 50121-5; EN 50163; IEC 62236-3-2; IEC 62236-4; IEC 62236-5
Upravljački ulaz (konfigurabilan) Rem: Izlazna snaga UKLJUČENA/ISKLJUČENA (NAČIN SPAVANJA)
Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
Vrsta napona napajanja: DC
Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz -10% ... +10%
Frekvencijski raspon (fN): 50 Hz ... 60 Hz -10% ... +10%; 16,7 Hz (prema EN 50163)
Zaštitni sklop: Zaštita od kratkotrajnog prenapona | Varistor, plinska cijev za pražnjenje
Struja curenja prema PE:< 3,5 mA; 1,3 mA (264 V AC, 60 Hz)
Rad istosmjernom strujom: Rad istosmjernom strujom
Smanjenje nazivne snage:> 60 °C (2,5 %/K)
Odstupanje od pravila:< 0,5% (raspodjela statičkog opterećenja 10% ... 90%);< 2% (dinamička promjena opterećenja 10% ... 90% (10 Hz));< 0,25% (promjena ulaznog napona ±10%)
Izlazna snaga: 480 W; 600 W; 720 W
Crest faktor: tip. 1,54 (120 V AC); tip. 1,56 (230 V AC)
Izlaz signala 1 (konfigurabilan): Izlaz signala 1 (konfigurabilan)
Izlaz signala 2 (konfigurabilan): Izlaz signala 2 (konfigurabilan)
Signalni relej 13/14 (konfigurabilan): Signalni relej 13/14 (konfigurabilan)
Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, min.: 0,2 mm²
Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, maks.: 0,75 mm²
Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, min.: 0,2 mm²
Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, maks.: 1,5 mm²
Presjek vodiča AWG min: 24
Presjek vodiča AWG max: 16
Maksimalni moment zatezanja: 0,6 Nm
Izlazni signal: Izlazni signal
Durenje:> 100% (LED svijetli žuto, izlazna snaga)> 480 W);> 75% (LED svijetli zeleno, izlazna snaga)> 360 W);> 50% (LED svijetli zeleno, izlazna snaga)> 240 W)
Izlaz:> 0,9 x USet (LED svijetli zeleno);< 0,9 x USet (LED treperi zeleno)
Izlazni napon izolacije/PE: 0,5 kV DC (tipsko ispitivanje); 0,5 kV DC (ispitivanje jedinice)
Ulazni napon izolacije/PE: 3,5 kV AC (tipsko ispitivanje); 2,4 kV AC (ispitivanje jedinice)
Direktiva o zaštiti okoliša: Direktiva RoHS 2011/65/EU; WEEE; REACH
Razmak ugradnje desno/lijevo: 5 mm / 5 mm
Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
Standard - Električna sigurnost: IEC 61010-2-201 (SELV)
Standard - Zaštitni iznimno niski napon: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
Standard - Sigurno odvajanje: IEC 61558-2-16; IEC 61010-2-201
Standard - Sigurnost za mjernu, upravljačku, regulacijsku i laboratorijsku opremu: IEC 61010-1
Norma - Sigurnost transformatora: EN 61558-2-16
Punjenje baterije: DIN 41773-1
Odobrenje - Zahtjevi poluvodičke industrije u vezi s padovima napona mreže: SEMI F47-0706, EN 61000-4-11
UL odobrenja: UL popis UL 508; UL/C-UL priznato UL 60950-1; UL ANSI/ISA-12.12.01 Klasa I, Divizija 2, Grupe A, B, C, D T4 (Opasna lokacija)
EMC zahtjevi za napajanje: IEC 61850-3 (G,H); EN 61000-6-5 (rasklopni uređaji)
Harmonijske struje: Harmonijske struje
Treperenje: Treperenje
Broj razdoblja: 0,5 / 1 / 5 / 50 / 250 razdoblja
Prigušeni sinusni valovi (prstenasti val): Prigušeni sinusni valovi (prstenasti val)
Prividna snaga: 660 VA (120 V, UOUT = 48 V, IOUT = statički boost); 644 VA (230 V, UOUT = 48 V, IOUT = statički boost)
Alternativna montaža: Alternativna montaža
Sukladnost sa specifikacijama ispitivanja fizičkog sloja HART FSK: Izlazni napon UOut sukladan
Brodograđevinska odobrenja: DNV GL, PRS, BV, LR, ABS

Izlazni napon, nominalni: 110 - 300 V/DC

Vrsta proizvoda: napajanje

Ulazni napon (min.): 100 V/AC
110 V/DC

Ulazni napon (maks.): 240 V/AC
250 V/DC

Izlazna struja maks.: 10 A

Izlazna struja (maks.) - zaobljena: 10 A

: 519 VA

Tip izlaza (napajanje): podesivi

Faze: 1

Izlazni napon (nom.): 48 V/DC

Priključak: vijak
Push-in priključak s oprugom

dim.: (D x Š x V) 125 x 70 x 130 mm

Izlazni napon (max.): 56 V/DC

Izlazni napon (min.): 48 V/DC

Radna temperatura (maks.): 70 °C

Radna temperatura (maks.) (sniženje): 70 °C

Radna temperatura (min.) (sniženje): 60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 2904626

Sadržaj: 1 St.

MTBF: 1100000 h

Određene značajke napajanja: podesivi izlazni napon

Širina: 70 mm

Visina: 130 mm

Dužina: 125 mm

: IP20

Maks. temperatura: 70 °C

Min. temperatura: -25 °C

Tip: QUINT4-PS/1AC/48DC/10/CO

Stupanj učinkovitosti: 95 %

Dubina: 125 mm

Ugradbena visina: 130 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Izlazna struja (maks.) - zaobljena

Izlazni napon (nom.)

Izlazni napon, nominalni

Priključak

Snaga

Tip izlaza (napajanje)

Ulazni napon (maks.)

Ulazni napon (min.)

Phoenix Contact 1076188 napajanje Potrošnja (standby) 7 W 72 V/DC 14 A 1335.1 VA Content 1 St.

Kataloški br.:3562889

Dostava uto,17.11.

Conrad Electronic

14 A

72 V/DC

3 x 400 - 500 V/AC

Push-in priključak s oprugom

1335.1 VA

podesivi

500 V/AC

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Phoenix Contact 1088486 napajanje 24 V/DC 3.75 A 90 W Broj izlaza:1 x Content 1 St.

Kataloški br.:3563478

Dostava uto,17.11.

Conrad Electronic

3.75 A

24 V/DC

AC 100 V - 240 V

Push-in priključak s oprugom

90 W

fiksni napon

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Phoenix Contact 1088850 napajanje 12 V/DC 4.6 A 127 VA Broj izlaza:1 x Content 1 St.

Kataloški br.:3563794

Dostava uto,17.11.

Conrad Electronic

4.6 A

12 V/DC

AC 100 V - 240 V

vijak

127 VA

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Phoenix Contact 1088851 napajanje Potrošnja (standby) 0.5 W 24 V/DC 4.2 A 242.6 VA Content 1 St.

Kataloški br.:3563801

Dostava uto,17.11.

Conrad Electronic

4.2 A

24 V/DC

100 - 240 V/AC

vijak

242.6 VA

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

77,99 €^*

Phoenix Contact 1110155 napajanje Potrošnja (standby) 3 W 48 V/DC 5 A 240 W Broj izlaza:1 x Content 1 St.

Kataloški br.:3564290

Dostava uto,17.11.

Conrad Electronic

5 A

48 V/DC

vijak

240 W

podesivi

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Phoenix Contact 2903158 napajanje 12 V/DC 10 A 254.7 VA Broj izlaza:1 x Content 1 St.

Kataloški br.:3579698

Dostava uto,17.11.

Conrad Electronic

10 A

12 V/DC

100 - 240 V/AC

Push-in priključak s oprugom

254.7 VA

podesivi

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Phoenix Contact 1151048 napajanje Potrošnja (standby) 6 W 24 V/DC 20 A 541 VA Content 1 St.

Kataloški br.:3564986

Nije dostupno

Conrad Electronic

20 A

24 V/DC

400 - 500 V/AC

vijak

541 VA

podesivi

500 V/AC

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Phoenix Contact 1157806 napajanje Potrošnja (standby) 4 W 48.5 V/DC 5 A 285.7 VA Broj izlaza:1 x Content 1 St.

Kataloški br.:3565467

Nije dostupno

Conrad Electronic

5 A

48.5 V/DC

230 V/AC

Push-in priključak s oprugom

285.7 VA

fiksni napon

240 V/AC

220 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

339,00 €^*

Phoenix Contact 1170956 napajanje 15 V/DC 4 A 60 W Content 1 St.

Kataloški br.:3565411

Nije dostupno

Conrad Electronic

4 A

15 V/DC

Push-in priključak s oprugom

60 W

podesivi

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Phoenix Contact 1321105 napajanje 24 V/DC 3.75 A 90 W Broj izlaza:1 x Content 1 St.

Kataloški br.:3587895

Nije dostupno

Conrad Electronic

3.75 A

24 V/DC

AC 100 V - 240 V

Push-in priključak s oprugom

90 W

fiksni napon

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3579816 Phoenix Contact 2904626 napajanje 48 V/DC 10 A 519 VA Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3579816 Phoenix Contact 2904626 napajanje 48 V/DC 10 A 519 VA Content 1 St.

Opis

QUINT POWER primarno napajanje s preklopnim načinom rada i odabirljivom izlaznom karakteristikom, SFB tehnologija (selektivno prekidanje osigurača), NFC sučelje i zaštitni premaz, ulaz: 1-fazni, izlaz: 48 V DC / 10 A

Ovaj tekst je strojno preveden.
