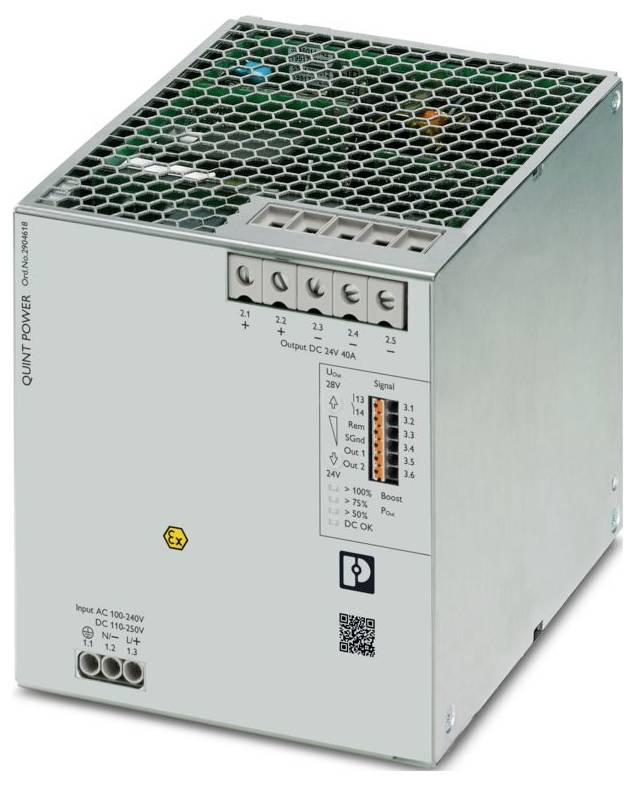

Phoenix Contact 2904618 napajanje Potrošnja (standby) 3 W 24 V/DC 40 A 1072 VA Content 1 St.

Phoenix Contact 2904618 napajanje Potrošnja (standby) 3 W 24 V/DC 40 A 1072 VA Content 1 St.-0
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Ukupno (619,00 € / komad)
619,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Obitelj proizvoda: QUINT POWER
  • Vrsta priključka: Push-in priključak
  • Širina: 120 mm
  • Visina: 130 mm
  • Dubina: 140 mm
  • Uvjeti okoline: Uvjeti okoline
  • Vrsta zaštite: IP20
  • Temperatura okoline (radna): -40 °C ... 75 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
  • Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
  • Norme/Propisi: EN 61000-4-10
  • Vrsta montaže: montaža na DIN šinu
  • Izolacijska svojstva: Izolacijska svojstva
  • Kategorija prenapona: Kategorija prenapona
  • Stupanj nečistoće: 2
  • Vibracije (rad): 5 Hz ... 100 Hz rezonantno pretraživanje 0,7 g, 90 min., rezonantna frekvencija 0,7 g, 90 min. (prema DNV GL klasi A)
  • 5 Hz ... 100 Hz rezonantno pretraživanje 2,3 g, 90 min., rezonantna frekvencija 2,3 g, 90 min. (prema DNV GL klasa C) montirano s UWA 130 - 2901664
  • Duljina skidanja izolacije: 10 mm
  • Min. presjek fleksibilnog vodiča: 0,5 mm²
  • Maks. presjek fleksibilnog vodiča: 1,5 mm²
  • Min. presjek krutog vodiča: 0,5 mm²
  • Presjek krutog vodiča maks.: 1,5 mm²
  • Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
  • Minimalni moment zatezanja: 1,2 Nm
  • Sukladnost/Odobrenja: Sukladnost/Odobrenja
  • ATEX: SIQ 23 ATEX 161 X; II 3 G Ex ec ic nC IIC T4 Gc
  • IECEx: IECEx SIQ 23.0001X; Ex ec ic nC IIC T4 Gc
  • Frekvencijski raspon: 50 Hz ... 60 Hz
  • Razred zaštite: I
  • Frekvencija: 50 Hz
  • Raspon ulaznog napona: 110 V DC ... 250 V DC
  • Raspon ulaznog napona: 110 V DC ... 250 V istosmjerne struje -18% ... +40%
  • Maksimalni naponski otpor: 300 V AC 60 s
  • Ulazna struja: tip. 12 A (na 25 °C)
  • Integral struje ulaska (I2t):< 0,3 A2s
  • Ograničenje udarne struje: 12 A (nakon 1 ms)
  • Vrijeme premošćivanja nestanka struje: tip. 27 ms (120 V AC); tip. 27 ms (230 V AC)
  • Potrošnja struje: 12 A (110 V DC); 5 A (250 V DC)
  • Nazivna potrošnja snage: 1072 VA
  • Tipično vrijeme pokretanja: 300 ms (iz STANJA SPAVANJA)
  • Vrijeme uključivanja:< 1 s
  • Ulazni osigurač: 16 A (tromo pregorijevajući, unutarnji)
  • Odabir odgovarajućeg osigurača za zaštitu ulaza: 16 A ... 20 A (karakteristika B, C, D, K ili slično)
  • Učinkovitost: tip. 94,7% (120 V AC); tip. 95,7% (230 V AC)
  • Izlazne karakteristike: Napredno U/I; Pametno ŠTUCANJE; NAČIN RADA OSIGURAČA
  • Nazivni izlazni napon: 24 V DC
  • Raspon podešavanja izlaznog napona (USet): 24 V DC ... 28 V DC (konstantna snaga)
  • Nazivna izlazna struja (IN): 40 A
  • Statičko pojačanje (IStat.Boost): 45 A
  • Dinamičko pojačanje (IDyn.Boost): 60 A (5 s)
  • Selektivno preklapanje osigurača (ISFB): 215 A (15 ms)
  • Magnetsko sigurnosno otpuštanje: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
  • Otpornost na kratki spoj: da
  • Sigurnost u praznom hodu: da
  • Mogućnost povratnog napajanja: ≤ 35 V DC
  • Zaštita od prenapona na izlazu (OVP):< 30 V DC (dvostruka zaštita s isključenjem unutar 20 ms)
  • Preostalo valovanje:< 40 mVSS (pri nominalnim vrijednostima)
  • Vrijeme uspona:< 60 ms (UOut = 10 % ... 90%)
  • Mogućnost serijskog spajanja: da
  • Maksimalni gubitak snage u praznom hodu:< 5 W (120 V AC);< 5 W (230 V AC)
  • Maksimalni gubitak snage pri nazivnom opterećenju:< 55 W (120 V AC);< 44 W (230 V AC)
  • Gubitak snage u načinu rada SLEEP:< 3 W (120 V AC);< 3 W (230 V AC)
  • Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
  • Zaštita sekundarne strane: elektronička; termomagnetska; termička
  • Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
  • Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
  • Signal: 4 kV (razina ozbiljnosti ispitivanja 4 - neuravnotežen)
  • Vrste signalizacije: LED; Beznaponski signalni kontakt; Aktivni signalni izlaz Out1 (digitalni, konfiguriran); Aktivni signalni izlaz Out2 (digitalni, analogni, konfiguriran); Daljinski kontakt; Uzemljenje signala SGnd
  • Zadano: zatvoreno (UOut> 0,9 USet)
  • Digitalni: 24 V DC 1 A; 30 V AC/DC 0,5 A
  • Analogni: 4 mA ... 20 mA ±5 % (opterećenje ≤400 Ω)
  • Signalna masa SGnd: Referentni potencijal za Out1, Out2 i Rem
  • Broj faza: 1
  • Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 2 kV AC (ispitivanje jedinice)
  • Frekvencija prebacivanja: 85,00 kHz ... 107,00 kHz (pomoćni pretvarački stupanj); 45,00 kHz ... 200,00 kHz (glavni stupanj pretvarača); 50,00 kHz ... 500,00 kHz (PFC stupanj)
  • MTBF (IEC 61709, SN 29500):> 908000 sati (25 °C);> 539000 sati (40 °C);> 243000 sati (60 °C)
  • Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
  • Struja: 40 A
  • Temperatura: 25 °C
  • Vrijeme: 162000 sati
  • Dodatni tekst: Razina ozbiljnosti testa 2
  • Dimenzija ugradnje: Dimenzija ugradnje
  • Upute za montažu: može se slagati: PN ≥50%, vodoravno 5 mm, pored aktivnih komponenti 15 mm, okomito 50 mm
  • Mogućnost povezivanja: PM< 50%, vodoravno 0 mm, okomito gore 40 mm, okomito dolje 20 mm
  • Zaštitni premaz: da
  • Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
  • Materijal kućišta: Metal
  • Materijal nape: Nehrđajući čelik X6Cr17
  • Završna obrada bočne ploče: Aluminij
  • Radna nadmorska visina: ≤ 5000 m (> 2000 m, imajte na umu smanjenje snage)
  • Klimatski razred: 3K22 (prema EN 60721-3-3)
  • Maksimalna dopuštena vlažnost (rad): ≤ 100% (na 25°C, bez kondenzacije)
  • Udar: 11 ms, 15 g, po prostornom smjeru (prema IEC 60068-2-27)
  • Privremeni kod: T4 (-40 ... +75 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
  • EN 61010-1: II (≤ 5000 m)
  • EN 62477-1: III (≤ 2000 m)
  • Zaštita od požara u željezničkim vozilima: Zaštita od požara u željezničkim vozilima
  • Standardna oznaka: Zaštita od požara u željezničkim vozilima
  • Eksplozivna atmosfera: IEC 60079-0; IEC 60079-7; IEC 60079-11; IEC 60079-15
  • CSA: CAN/CSA-C22.2 br. 61010-2-201; CSA-C22.2 br. 107.1-16
  • SIQ: CB shema (IEC 61010-1, IEC 61010-2-201)
  • Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
  • Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
  • EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
  • EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
  • Provedene emisije: Provedene emisije
  • Interferentno zračenje: Interferentno zračenje
  • DNV GL provedene emisije: DNV GL provedene emisije
  • DNV: Klasa A
  • Emisija smetnji DNV GL: Emisija smetnji DNV GL
  • Statičko pražnjenje: Statičko pražnjenje
  • Kontaktno pražnjenje: 8 kV (razina ozbiljnosti ispitivanja 4)
  • Pražnjenje zraka: 15 kV (razina ozbiljnosti ispitivanja 4)
  • Napomena: Kriterij A: 0,5 / 1 period
  • Kriterij B: 5 / 50 / 250 razdoblja
  • Elektromagnetsko RF polje: Elektromagnetsko RF polje
  • Jačina ispitnog polja: 1000 A/m
  • Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
  • Prenaponski udar: Prenaponski udar
  • Provedena interferencija: Provedena interferencija
  • Ulaz/Izlaz/Signal: nebalansiran
  • Napon: 2,5 kV
  • Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
  • Padovi napona: Padovi napona
  • Pad napona: 0%
  • Pulsirajuće magnetsko polje: Pulsirajuće magnetsko polje
  • Asimetrične vodljive smetnje: Asimetrične vodljive smetnje
  • Razina ispitivanja 1: 100 kHz
  • Razina ispitivanja 2: 1 MHz
  • Razina ispitivanja 3: 1,5 kHz 15 kHz (razina ispitivanja 4)
  • Razina ispitivanja 4: 15 kHz 150 kHz (razina ispitivanja 4)
  • Razina ispitivanja 5: 16,7 Hz 50 Hz 60 Hz (razina ispitivanja 4)
  • Razina ispitivanja 6: 150 Hz 180 Hz (razina ispitivanja 4)
  • Prigušeni oscilirajući val: Prigušeni oscilirajući val
  • Ulaz, izlaz (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - uravnoteženo)
  • Ulaz, izlaz (razina ispitivanja 2): 10 MHz (razina ozbiljnosti ispitivanja 3 - nebalansirano)
  • Ulaz, izlaz (razina ispitivanja 3): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - nebalansirano)
  • Signali (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - simetrično)
  • Signali (razina ispitivanja 2): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - neuravnoteženi)
  • Prigušeno oscilirajuće magnetsko polje: Prigušeno oscilirajuće magnetsko polje
  • Kriteriji: Kriteriji
  • Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
  • Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
  • Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
  • Željezničke primjene: EN 50121-3-2; EN 50121-4; EN 50121-5; EN 50163; IEC 62236-3-2; IEC 62236-4; IEC 62236-5; EN 50155; EN 45545-2 (HL3); EN 61373 (klasa 1B)
  • Upravljački ulaz (konfigurabilan) Rem: Izlazna snaga UKLJUČENA/ISKLJUČENA (NAČIN SPAVANJA)
  • Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
  • Vrsta mreže: Zvjezdasta mreža
  • Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
  • Vrsta napona napajanja: DC
  • Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz -10% ... +10%
  • Frekvencijski raspon (fN): 50 Hz ... 60 Hz -10% ... +10%; 16,7 Hz (prema EN 50163)
  • Zaštitni sklop: Zaštita od kratkotrajnog prenapona | Varistor, plinska cijev za pražnjenje
  • Struja curenja prema PE:< 3,5 mA; 1,7 mA (264 V AC, 60 Hz)
  • Rad istosmjernom strujom: Rad istosmjernom strujom
  • Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
  • Odstupanje od pravila:< 0,5% (raspodjela statičkog opterećenja 10% ... 90%);< 2% (dinamička promjena opterećenja 10% ... 90% (10 Hz));< 0,25% (promjena ulaznog napona ±10%)
  • Izlazna snaga: 960 W; 1080 W; 1440 W
  • Crest faktor: tip. 1,7 (120 V AC); tip. 1,65 (230 V AC)
  • Izlaz signala 1 (konfigurabilan): Izlaz signala 1 (konfigurabilan)
  • Izlaz signala 2 (konfigurabilan): Izlaz signala 2 (konfigurabilan)
  • Signalni relej 13/14 (konfigurabilan): Signalni relej 13/14 (konfigurabilan)
  • Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, min.: 0,2 mm²
  • Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, maks.: 0,75 mm²
  • Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, min.: 0,2 mm²
  • Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, maks.: 1,5 mm²
  • Minimalni presjek vodiča AWG: 20
  • Maksimalni presjek vodiča AWG: 16
  • Maksimalni moment zatezanja: 1,5 Nm
  • Izlazni signal: Izlazni signal
  • Durenje:> 100% (LED svijetli žuto, izlazna snaga)> 960 W);> 75% (LED svijetli zeleno, izlazna snaga)> 720 W);> 50% (LED svijetli zeleno, izlazna snaga)> 480 W)
  • Izlaz:> 0,9 x USet (LED svijetli zeleno);< 0,9 x USet (LED treperi zeleno)
  • Razmak ugradnje desno/lijevo: 5 mm / 5 mm
  • Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
  • Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
  • Standard - Električna sigurnost: IEC 61010-2-201 (SELV)
  • Standard - Zaštitni iznimno niski napon: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
  • Standard - Sigurno odvajanje: IEC 61558-2-16; IEC 61010-2-201
  • Standard - Sigurnost za mjernu, upravljačku, regulacijsku i laboratorijsku opremu: IEC 61010-1
  • Punjenje baterije: DIN 41773-1
  • Odobrenje - Zahtjevi poluvodičke industrije u vezi s padovima napona mreže: SEMI F47-0706, EN 61000-4-11
  • EN 61558-2-16: II (≤ 5000 m)
  • UL odobrenja: UL certificirano UL 508; UL 121201 i CSA C22.2 br. 213-17 Klasa I, Divizija 2, Grupe A, B, C, D T4 (Opasna lokacija)
  • EMC zahtjevi za napajanje: IEC 61850-3 (G,H); EN 61000-6-5 (rasklopni uređaji)
  • Harmonijske struje: Harmonijske struje
  • Treperenje: Treperenje
  • Broj razdoblja: 0,5 / 1 / 5 / 50 / 250 razdoblja
  • Prigušeni sinusni valovi (prstenasti val): Prigušeni sinusni valovi (prstenasti val)
  • Sukladnost sa specifikacijama ispitivanja fizičkog sloja HART FSK: Izlazni napon UOut sukladan
  • Odobrenje za brodogradnju: DNV, BV
  • Ulazni napon: min. 77 V DC
  • Test štetnih plinova: ANSI/ISA 71.04-2013 G3 Harsh Group A
  • Funkcionalna sigurnost prema IEC 61508: Zatražena je SIL 3 razina
  • Razina ispitivanja 7: 16,7 Hz 50 Hz 60 Hz (razina ispitivanja 4)
  • INMETRO: DNV 19.0187 X
Izlazni napon, nominalni

110 - 300 V/DC

Vrsta proizvoda

napajanje

Ulazni napon (min.)

100 V/AC

77 V/DC

Ulazni napon (maks.)

240 V/AC

250 V/DC

Izlazna struja maks.

40 A

Izlazna struja (maks.) - zaobljena

40 A

1072 VA

Tip izlaza (napajanje)

podesivi

Faze

1

Izlazni napon (nom.)

24 V/DC

Priključak

vijak

Push-in priključak s oprugom

dim.

(D x Š x V) 140 x 120 x 130 mm

Izlazni napon (max.)

28 V/DC

Izlazni napon (min.)

24 V/DC

Radna temperatura (maks.)

75 °C

Radna temperatura (maks.) (sniženje)

75 °C

Radna temperatura (min.) (sniženje)

60 °C

Radna temperatura (min.)

-40 °C

Proizvođač-br. dijela

2904618

Sadržaj

1 St.

MTBF

908000 h

Određene značajke napajanja

sa zaštitnim premazom

Širina

120 mm

Visina

130 mm

Dužina

140 mm

IP20

Maks. temperatura

75 °C

Min. temperatura

-40 °C

Tip

QUINT4-PS/1AC/24DC/40/+

Potrošnja (standby)

3 W

Stupanj učinkovitosti

94.7 %

Dubina

140 mm

Ugradbena visina

130 mm

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3579793 Phoenix Contact 2904618 napajanje Potrošnja (standby) 3 W 24 V/DC 40 A 1072 VA Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3579793 Phoenix Contact 2904618 napajanje Potrošnja (standby) 3 W 24 V/DC 40 A 1072 VA Content 1 St.

Opis

QUINT POWER primarno napajanje s preklopnim načinom rada, vijčani priključci, montaža na DIN šinu, ulaz: 1-fazni, izlaz: 24 V DC / 40 A

Ovaj tekst je strojno preveden.

Napomene

Drugi zanimljivi proizvodi

(*Svi podaci su sa PDV-om)
