Name: Phoenix Contact 2904610 DIN-napajanje (DIN-letva) 5 A 240 W Content 1 St.
Brand: Phoenix Contact
SKU: 2141011
Availability: BackOrder

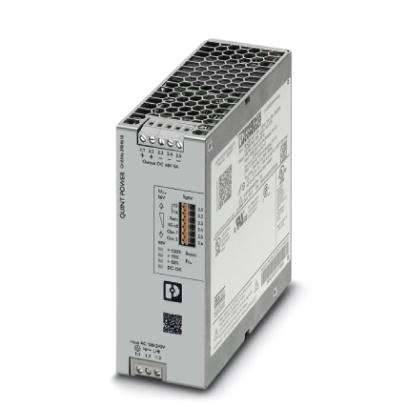

Metalna kutija s ventilacijskim otvorima, vjerojatno elektronička naprava ili napajanje. Priključci i tehnička naljepnica su vidljivi.

Tehnički nacrt pravokutnog kućišta s mjerama: širina 131, 125, 122 mm i visina 130 mm. Bočna visina 80 mm, dubina 45 mm.

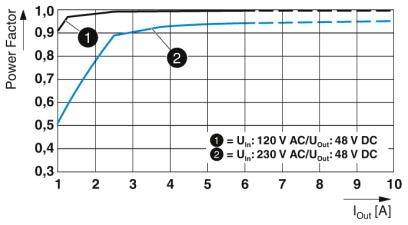

Dijagram prikazuje faktor snage u odnosu na izlaznu struju (Iout). Dvije krivulje: 120V AC (1), 230V AC (2). Obje brzo dosežu 0,95.

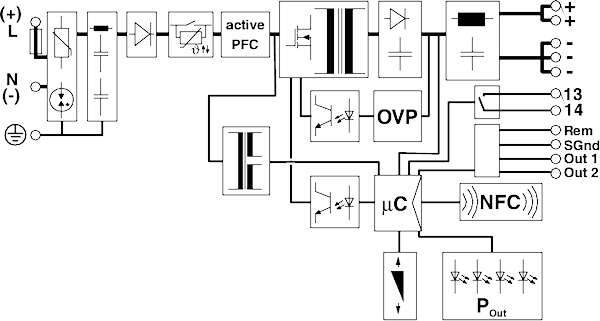

Električna shema modula napajanja s aktivnom korekcijom faktora snage (PFC), zaštitom od prenapona (OVP) i mikrokontrolerom (μC). Opcije izlaza za Rem, SGnd, Out 1 i Out 2.

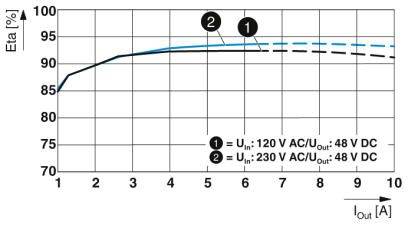

Dijagram prikazuje krivulju učinkovitosti napajanja. Osi: Učinkovitost u postocima, struja u amperima. Dvije krivulje: 120 V AC i 230 V AC.

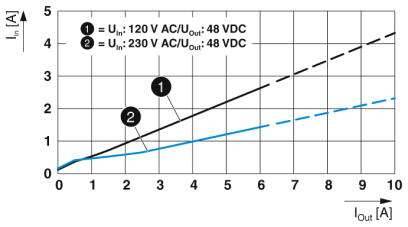

Dijagram prikazuje krivulju ulazne (I_in) i izlazne strujne jakosti (I_out). Dvije krivulje: 1 pri 120 V AC/48 V DC, 2 pri 230 V AC/48 V DC.

'Upravljačka jedinica: Gore Input, desno Signaling, dolje Output, lijevo PE. Strelice pokazuju povezivanja: A, B, C, D.'

1/7

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (319,00 € / komad)

319,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 300 V / AC 60 s
Duljina uklanjanja: 6,5 mm
Trenutna potrošnja: 3,4 A (100 V / AC), 2,8 A (120 V / AC), 1,5 A (230 V / AC), 1,5 A (240 V / AC)
Nominalna potrošnja energije: 271 VA

Izlazni napon, nominalni: 100-240 V/AC

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 100 V/AC

Izlazni napon: 48 V/DC

Ulazni napon: 100 V / AC - 240 V/AC

Ulazni napon (maks.): 240 V/AC

Izlazna struja maks.: 5 A

Izlazna struja (maks.) - zaobljena: 5 A

: 240 W

Tip izlaza (napajanje): podesivi

Faze: 1

Priključak: vijak

dim.: (D x Š x V) 125 x 50 x 130 mm

Težina: 1 kg

Izlazni napon (max.): 48 V/DC

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 2904610

Sadržaj: 1 St.

MTBF: 1242000 h

Određene značajke napajanja: podesivi izlazni napon

Širina: 50 mm

Visina: 130 mm

Dužina: 125 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/1AC/48DC/5

Stupanj učinkovitosti: 93.5 %

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Izlazna struja (maks.) - zaobljena

Izlazni napon

Izlazni napon, nominalni

Priključak

Snaga

Tip izlaza (napajanje)

Ulazni napon (maks.)

Ulazni napon (min.)

Phoenix Contact 2904610 DIN-napajanje (DIN-letva) 5 A 240 W Content 1 St.

Kataloški br.:2141011

Dostava pon,16.11.

Conrad Electronic

Ovaj proizvod

5 A

48 V/DC

100-240 V/AC

vijak

240 W

podesivi

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

319,00 €^*

Phoenix Contact 2320911 DIN-napajanje (DIN-letva) 24 V 10 A 240 W Content 1 St.

Kataloški br.:2209722

Dostava pon,16.11.

Conrad Electronic

10 A

24 V/DC

100-240 V/AC

priključni vijčani spoj

240 W

podesivi

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

459,00 €^*

Phoenix Contact 2902646 DIN-napajanje (DIN-letva) 10 A 50 W Content 1 St.

Kataloški br.:2225461

Dostava pon,16.11.

Conrad Electronic

10 A

5 V/DC

100-240 V/AC

vijak

50 W

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

Phoenix Contact 2902994 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 24 V 3.75 A 90 W Content 1 St.

Kataloški br.:2225477

Dostava pon,16.11.

Conrad Electronic

3.75 A

24 V/DC

100-240 V/AC

vijak

90 W

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Phoenix Contact 2902995 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 48 V 1.25 A 60 W Content 1 St.

Kataloški br.:2140996

Dostava pon,16.11.

Conrad Electronic

1.25 A

48 V/DC

100-240 V/AC

vijak

60 W

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

73,99 €^*

Phoenix Contact 2903002 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 15 V 6.67 A 100 W Content 1 St.

Kataloški br.:2141057

Dostava pon,16.11.

Conrad Electronic

6.67 A

15 V/DC

100-240 V/AC

vijak

100 W

fiksni napon

264 V/AC

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Phoenix Contact 2903144 DIN-napajanje (DIN-letva) 24 V 5 A 120 W Content 1 St.

Kataloški br.:2225478

Dostava pon,16.11.

Conrad Electronic

5 A

24 V/DC

100-240 V/AC

Push-In stezaljka

120 W

podesivi

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Phoenix Contact 2903145 DIN-napajanje (DIN-letva) 24 V 10 A 240 W Content 1 St.

Kataloški br.:2225479

Dostava pon,16.11.

Conrad Electronic

10 A

24 V/DC

100-240 V/AC

Push-In stezaljka

240 W

podesivi

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Phoenix Contact 2903147 DIN-napajanje (DIN-letva) 24 V 3 A 72 W Content 1 St.

Kataloški br.:2225480

Dostava pon,16.11.

Conrad Electronic

3 A

24 V/DC

100-240 V/AC

Push-In stezaljka

72 W

podesivi

240 V/AC

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

Phoenix Contact 2903156 DIN-napajanje (DIN-letva) 40 A 960 W Content 1 St.

Kataloški br.:2225481

Dostava pon,16.11.

Conrad Electronic

40 A

24 V/DC

400 - 500 V/AC

Push-In stezaljka

960 W

podesivi

500 V/AC

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

499,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2141011 Phoenix Contact 2904610 DIN-napajanje (DIN-letva) 5 A 240 W Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2141011 Phoenix Contact 2904610 DIN-napajanje (DIN-letva) 5 A 240 W Content 1 St.

Opis

Preventivno praćenje funkcija izvještava o kritičnim radnim stanjima prije nego što se pojave pogreške. Pragovi signala i karakteristične krivulje koje se mogu postaviti putem NFC-a maksimiziraju dostupnost sustava. Rezerva snage za lako širenje sustava pomoću statičkog pojačanja s trajnim izlazom do 125% i pokretanjem teških opterećenja s dinamičkim pojačanjem do 200% za 5 s. Visoka otpornost na smetnje zahvaljujući integriranom plinskom odvodniku i premošćivanje više od 20 milisekundi napajanja. Robustan dizajn zbog metalnog kućišta i širokog raspona temperature od - 40 ° C do + 70 ° C. Može se koristiti širom svijeta zahvaljujući širokom rasponu ulaza i međunarodnom paketu odobrenja.

Ovaj tekst je strojno preveden.
