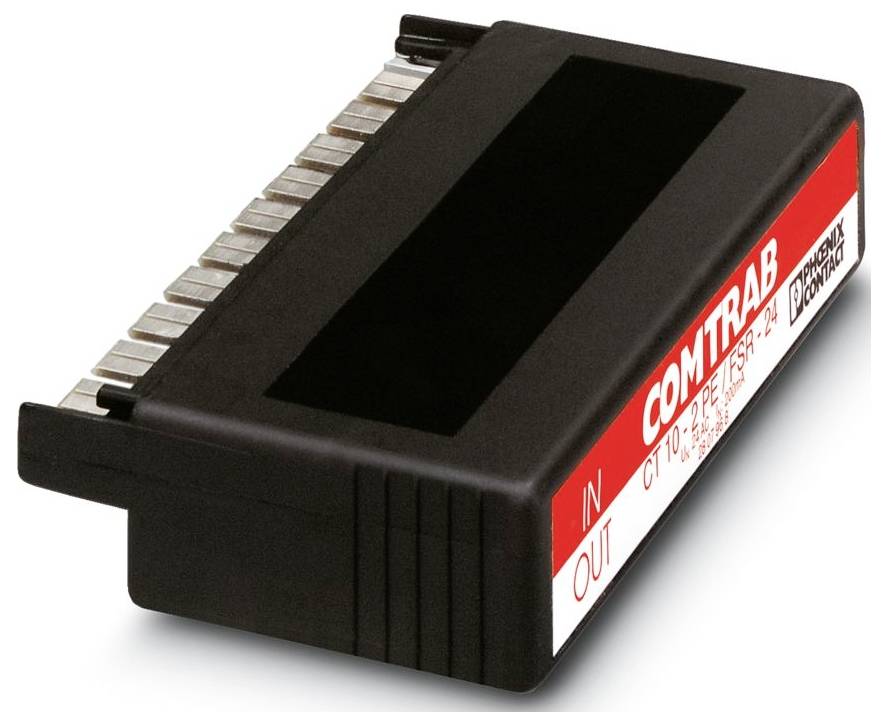

Slika slična
Phoenix Contact 2807968 CT 10-2PE/FSR-24 utikač za prenaponsku zaštitu Piece 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (679,00 € / komad)
679,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: COMTRAB
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: LSA-PLUS modul
- Poruka o grešci zaštite od prenapona: nema
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Utičnica kompatibilna s COMTRAB-TERMIBLOCK i LSA-Plus rastavnim i preklopnim letvicama
- Širina: 111 mm
- Visina: 22 mm
- Dubina: 68,5 mm
- Boja: crna (RAL 9005)
- Klasa zapaljivosti prema UL 94: V0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-Vod i Vod-Uzemljenje
- Maksimalni kontinuirani napon UC: 40 V DC; 28 V AC
- Nazivna struja: 200 mA (25 °C)
- Radna struja IC na UC: ≤ 5 µA (od)
- Struja zaštitnog vodiča IPE: ≤ 1 µA (po putu)
- Ukupna struja pražnjenja ITotal (8/20) µs: 10 kA
- Ograničenje izlaznog napona pri 1 kV/µs (vodič-uzemljenje) statički: ≤ 650 V
- Preostali napon na In (među žicama): ≤ 55 V
- Kapacitet (vodič-vodič): 1,1 nF (f=1 MHz / VR= 0V)
- Kapacitet (žica-uzemljenje): 1 pF (tipično)
- Otpor po putu: 10 Ω ±10%
- Maksimalna potrebna vrijednost osigurača: 200 mA
- Sposobnost podnošenja udarne struje (vodič-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 2,5 kA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 75 °C
- Standardi/propisi: IEC 61643-21
- Napomena: 2000.
- Vrsta montaže: na CT-TERMIBLOCK i LSA-PLUS razdjelnik
- Broj parova žica po modulu: 10
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 5 kA
- Ograničenje izlaznog napona pri vrhuncu od 1 kV/µs (vodič-uzemljenje): ≤ 650 V
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-vodič): 5 kA
- Vrijeme odziva tA (od žice do žice): ≤ 1 ns
- Umetnuti gubitak aE, sim.: 1,5 dB (tip. do 2 MHz / 50 Ω); 0,6 dB (tip. do 1 MHz / 150 Ω); 0,2 dB (tip. do 100 kHz / 600 Ω)
- Granična frekvencija fg (3 dB), simetrična u sustavu od 150 Ω: 4 MHz (tipično)
- Otpornost na udarnu struju (vodič-vodič): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Granična frekvencija fg (3 dB), simetrična u sustavu od 50 Ω: 7 MHz (tipično)
- Maksimalna struja pražnjenja Imax (8/20) µs (vodič-vodič): 5 kA
- Maksimalna struja pražnjenja Imax (8/20) µs (vodič-uzemljenje): 5 kA
- Ograničenje izlaznog napona pri vrhuncu od 1 kV/µs (međužica): ≤ 95 V
- Ograničenje izlaznog napona pri 1 kV/µs (vodič-vodič) statički: ≤ 60 V
- Specifikacije standarda informacijske tehnologije: Specifikacije standarda informacijske tehnologije
- Odvodnici prenapona mogu se testirati pomoću CHECKMASTER-a od verzije softvera: od SW-Rev. 1.00
- Granična frekvencija fg (3 dB), simetrična u sustavu od 600 Ω: 900 kHz (tipično)
- Vrsta proizvoda
utikač za prenaponsku zaštitu
- Nazivni napon
24 V/DC
- Izvedba
LSA-PLUS modul
IP20
- Proizvođač-br. dijela
2807968
- dim.
(Š x V x D) 111 x 22 x 68.5 mm
- Širina
111 mm
- Visina
22 mm
- Dubina
68.5 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 utikač za prenaponsku zaštitu Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 utikač za prenaponsku zaštitu Piece 1 St.
Opis
LSA-PLUS konektor (COMTRAB CT 10) s grubom/finom zaštitom od prenapona i otpornikom za razdvajanje za 10 signalnih krugova bez uzemljenja. Nazivni napon: 24 V istosmjerne struje. Verzija: 10 upredenih parica
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
