Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET uređaj za zaštitu od prenapona 6 kA Piece 1 St.

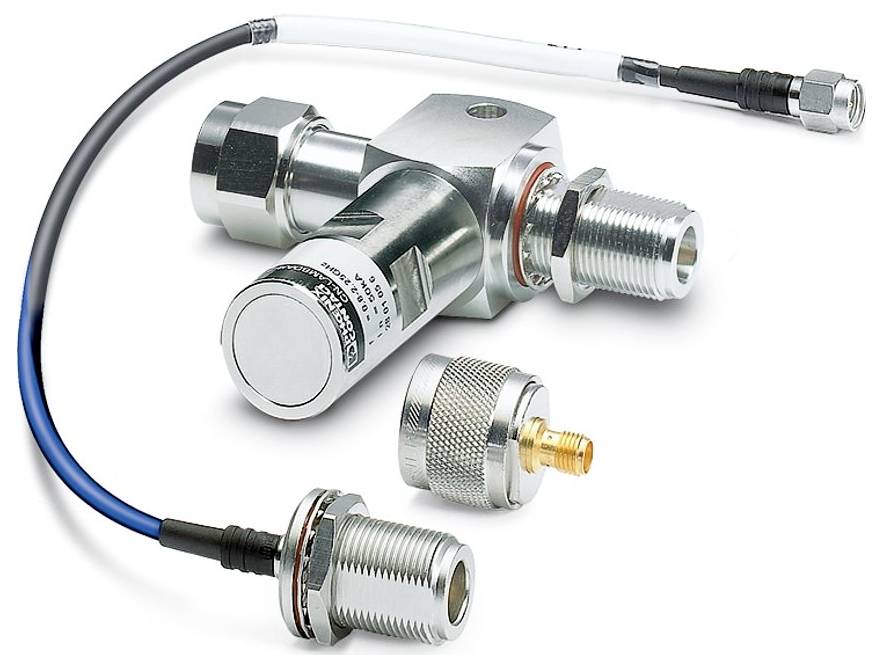

Različiti koaksijalni kablovski konektori i adapteri na bijeloj podlozi, uključujući ravne i pravokutne vrste s metalnim završetkom.
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pon,16.11.
Broj
Ukupno (255,00 € / komad)
255,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • IEC ispitna klasa: C2; C3; D1
  • Dizajn: Međupriključak
  • Broj polova: 2
  • Poruka o grešci zaštite od prenapona: nema
  • Vrsta priključka: Vijčani priključak
  • Moment zatezanja: 1,5 Nm
  • Širina: 84,8 mm
  • Visina: 25 mm
  • Dubina: 81,5 mm
  • Boja: boja nikla
  • Materijal kućišta: HPb59-1
  • Mehanički podaci: Mehanički podaci
  • Otvoreni bočni zid: Ne
  • Smjer djelovanja: Vod-zaštita/uzemljenje
  • Nazivna struja: 2 A (25 °C)
  • Ukupna struja pražnjenja ITotal (8/20) µs: 6 kA
  • Ograničenje izlaznog napona pri 1 kV/µs (vodič-uzemljenje) statički: ≤ 1 V
  • Razina zaštite Up (vodič-uzemljenje): ≤ 5 V (C1 - 1 kV / 500 A); ≤ 25 V (C2 - 10 kV / 5 kA); ≤ 15 V (6 kV / 3 kA)
  • Sposobnost podnošenja udarne struje (vodič-zemlja): C2 - 10 kV / 5 kA; D1 - 1 kA
  • Uvjeti okoline: Uvjeti okoline
  • Vrsta zaštite: IP55
  • Temperatura okoline (radna): -40 °C ... 70 °C
  • Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
  • Nadmorska visina: ≤ 2000 m (amsl)
  • Standardi/Propisi: EN 61643-21
  • Napomena: 2001 + A1:2009
  • Vrsta montaže: Utični priključak specifičan za priključak
  • Izolacijska svojstva: Izolacijska svojstva
  • Kategorija prenapona: III
  • Stupanj nečistoće: 2
  • Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 6 kA
  • Umetnuti gubitak aE, asimetrično: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
  • Materijal površine kućišta: Cu-Sn-Zn
  • Materijal kontaktne površine: Au
  • Materijal izolacijskog tijela: PTFE
  • Materijal opružnog kontakta: QSn6.5-0.1
  • Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-zaštita): 6 kA
  • Frekvencijski raspon: 0,8 GHz ... 2,25 GHz
  • Omjer stojnog vala (VSWR) u sustavu od 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz); ≤ 1,10 (1,7 GHz... 2,1 GHz)
  • Dopuštena RF snaga Pmax pri VSWR=xx (sustav od 50 oma): ≤ 110 W (VSWR = 1,0 / 40 °C); ≤ 60 W (VSWR = 1,0 / 70 °C)
  • Ograničenje izlaznog napona pri 1 kV/µs (žičani oklop) statički: ≤ 1 V
  • Sposobnost podnošenja udarne struje (zaštita jezgre): C2 - 10 kV/5 kA; D1 - 1 kA
  • PE priključak: PE priključak
  • Impulsna struja pražnjenja Iimp (10/350) µs (vodič-zaštita): 1 kA
Vrsta proizvoda

uređaj za zaštitu od prenapona

Propuštanje

6 kA

Izvedba

Međuutikač

IP55

Proizvođač-br. dijela

2800491

dim.

(Š x V x D) 84.8 x 25 x 81.5 mm

Širina

84.8 mm

Visina

25 mm

Dubina

81.5 mm

Sadržaj

1 St.

Vrsta ambalaže

Piece

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET uređaj za zaštitu od prenapona 6 kA Piece 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET uređaj za zaštitu od prenapona 6 kA Piece 1 St.

Opis

Međukonektori s Lambda/4 tehnologijom kao zaštita od prenapona za koaksijalna signalna sučelja. Priključak: SMA konektori, muško-ženski

Ovaj tekst je strojno preveden.
