Name: Phoenix Contact 2702863 RAD-2400-IFS-JP PLC bežični modul
Brand: Phoenix Contact
SKU: 2209883
Availability: BackOrder

Zelena, pravokutna elektronička naprava s više priključaka na vrhu. Koristi se za industrijsku obradu signala.

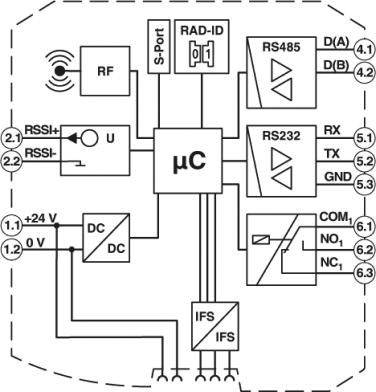

Dijagram elektroničke sheme s RF, RS485 i RS232 vezama, mikrokontrolerom i različitim priključcima.

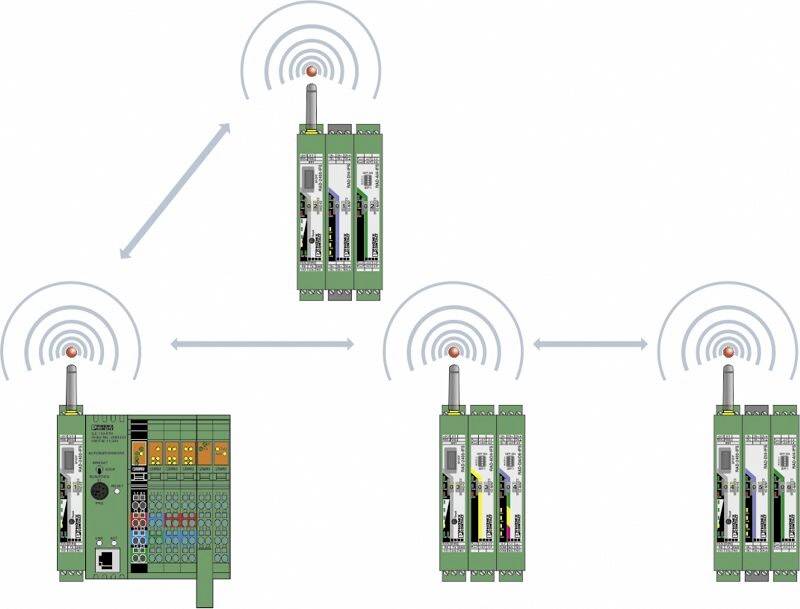

Slika prikazuje mrežu od četiri zelena modula koji su bežično međusobno povezani. Strelice počinju gore desno.

'Prikaz komunikacijskog sustava s Modbusom i PROFIBUS-om koji prikazuje digitalne i analogne ulaze/izlaze.'

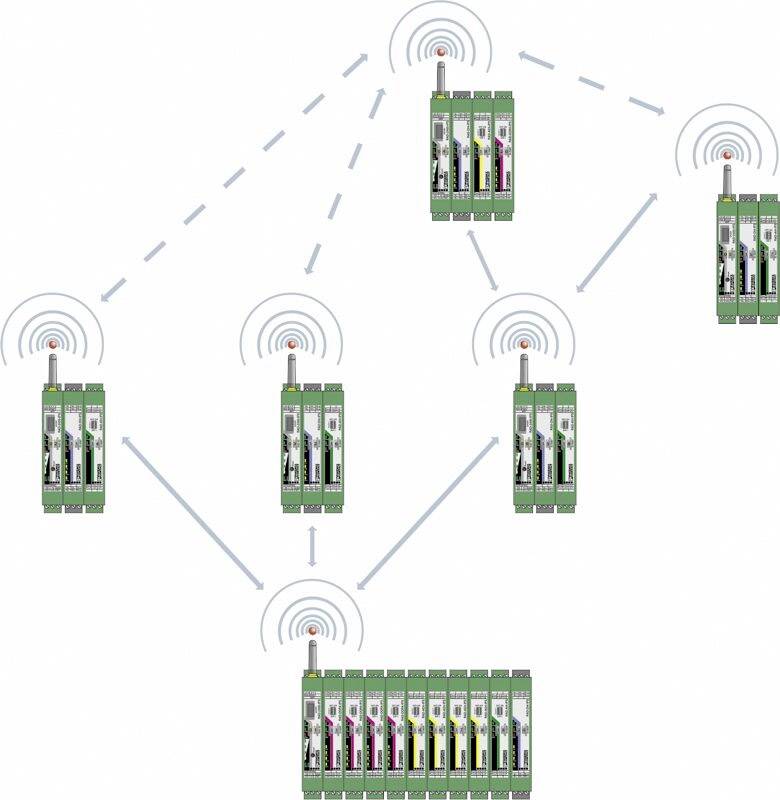

Dijagram prikazuje bežičnu komunikacijsku mrežu između nekoliko zelenih uređaja koji su međusobno povezani radio valovima.

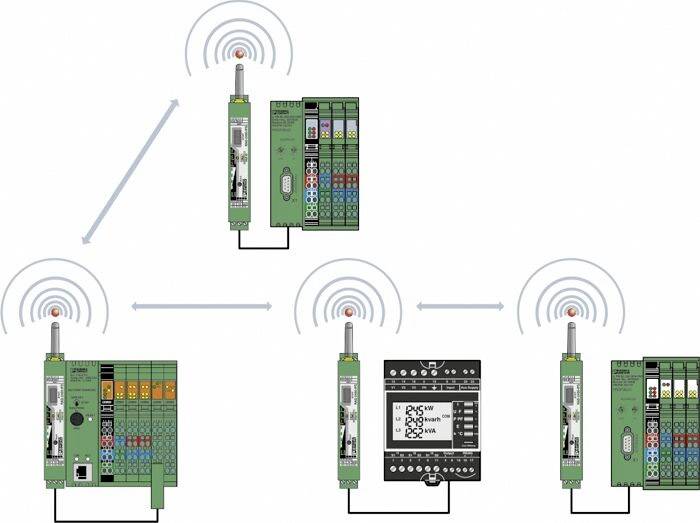

Blok-shema prikazuje pet elektroničkih modula koji međusobno komuniciraju bežično, prikazano valovitim linijama.

Dijagram prikazuje RS-485 vezu s COMBICON utikačem. D(B)+ od (4.2) do D(B)+, i D(A)- od (4.1) do D(A)-.

Shematski prikaz prikazuje RS-232 ožičenje između COMBICON-a i D-SUB-9 priključka: RX (5.1 prema 2), TX (5.2 prema 3), GND (5.3 prema 5).

Tehnički nacrt elektroničkog uređaja s mjerama: širina 99 mm, visina 114,5 mm, dubina 17,5 mm. Prednji i bočni pogled.

Dijagram prikazuje spajanje COMBICON RS-232 na D-SUB-9 PLC. RX, TX i GND su povezani strelicama, označeni pinovima.

1/10

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,07.01.2027.

Broj

kom. - zaliha Njemačka

Ukupno (609,00 € / komad)

609,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Umgebungstemperatur (Lagerung/Transport): -40 °C - +85 °C
Überspannungskategorie: II
Material Gehäuse: PA 6.6-FR
Versorgungsspannungsbereich: 19.2 V/DC - 30.5 V/DC
Antennenanschluss: RSMA (female)
Frequenz: 2400 MHz
Frequenzbereich: 2.4002 GHz - 2.4785 GHz
Anzahl der Kanalgruppen: 8
Kanalzahl je Gruppe: 55
Kanalabstand: 1.3 MHz
Leiterquerschnitt: 0.2 mm² - 2.5 mm²
Leiterquerschnitt AWG: 24 - 14
Abisolierlänge: 7 mm
Anzugsdrehmoment: 0.6 Nm
Schraubengewinde: M3

Tip: RAD-2400-IFS-JP

Vrsta proizvoda: PLC bežični modul

Potrošnja struje: 6 A

Proizvođač-br. dijela: 2702863

Izvedba: Vijčano priključenje

dim.: (D x Š x V) 114.5 x 17.5 x 116 mm

Pogonska tempratura: -40 °C (min)

Min. radna temperatura: -40 °C

Širina: 17.5 mm

Visina: 116 mm

Dužina: 114.5 mm

Sučelja: RS-232, RS-485, Konfigurationsschnittstelle

Maks. temperatura okoline: +70 °C

Min. temperatura okoline: -40 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP PLC bežični modul

Upute za rad i sigurnost

Upute za rad i sigurnost 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP PLC bežični modul

Opis

Lizenzfreies 2,4-GHz-Frequenzband. Mehrere Kilometer Reichweite durch einstellbare Datenraten der Funkschnittstelle. Schnelle und einfache Inbetriebnahme ohne Programmierung. Hohe Zuverlässigkeit durch Trusted-Wireless-2.0-Technologie (AES-Verschlüsselung, Frequenzsprungverfahren und Koexistenzmanagement). Mesh-Netzwerke bis zu 250 Teilnehmer. Integrierte RS-232/RS-485-Schnittstelle. Modular erweiterbar mit bis zu 32 I/O-Erweiterungsmodulen. Erweiterter Temperaturbereich -40 °C ... +70 °C.
