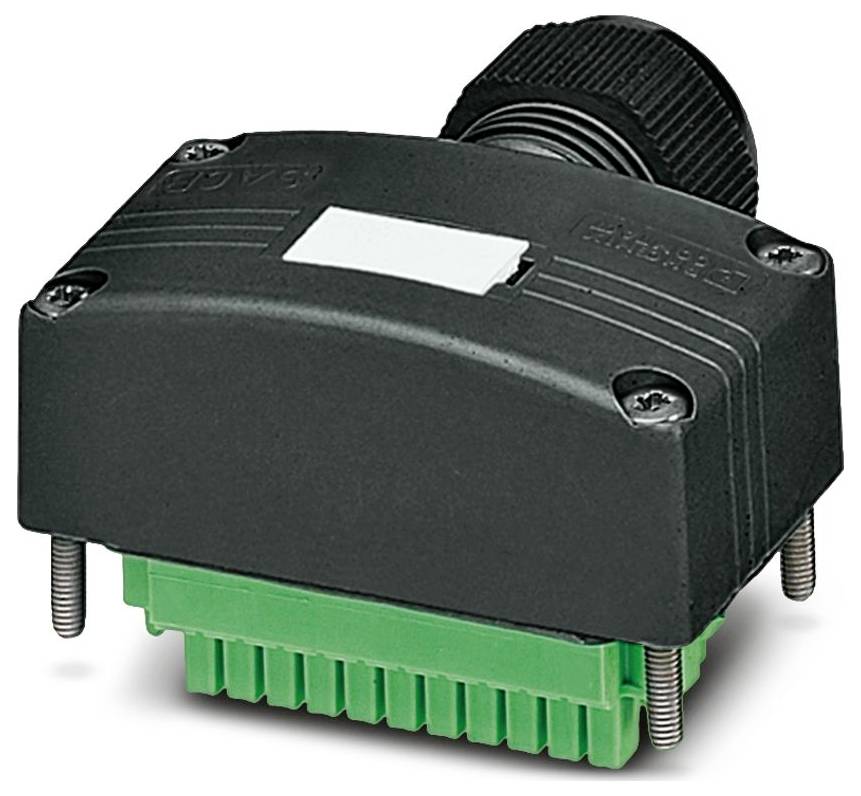

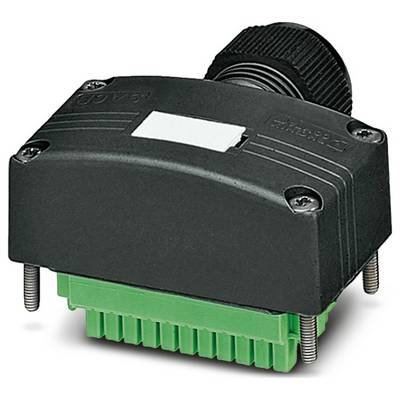

Phoenix Contact 1516629 priključni poklopac M12 10 m Broj polova: 15 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
priključni poklopac
Priključna strana A
M12
Broj polova
15
Duljina kabela
10 m
Nazivni napon
120 V/AC
120 V/DC
Tehnički list (PDF)
20 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
81,99 €
3
3% = 2,27 €
79,72 €
5
4% = 3,18 €
78,81 €
10
5% = 3,79 €
78,20 €
25
5% = 4,47 €
77,52 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (81,99 € / komad)
81,99 €
sa PDV-om
Tehnički podaci
- Broj polova: 15
- Nazivni napon UN: 120 V AC; 120 V DC
- Vrsta priključka: Utični vijčani priključak
- Širina: 58 mm
- Visina: 21 mm
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP65; IP67; IP69K
- Temperatura okoline (radna): -30 °C ... 80 °C
- Dužina: 34 mm
- Vanjski promjer kabela: 9,40 mm ±0,2 mm
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 10 m
- Presjek vodiča: 12 x 0,5 mm² (signalni vod); 3 x 1 mm² (energetski vod)
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Vanjsko kućište, boja: crna RAL 9005
- Primjena: Kutija senzora/aktuatora
- Druga svojstva otpornosti: dobra otpornost na kiseline, lužine i otapala
- LED: ne
- Ispitni napon: 2000 V
- Broj utora: 6
- Ukupna nazivna struja: 10 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 4 A
- Vrsta priključka senzora/aktuatora: M12 utičnica
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = BIJELA; 1 / 2 (B) = ŽELJEZO; 2 / 4 (A) = SIVA; 2 / 2 (B) = ŽELJEZO; 3 / 4 (A) = ŽUTA; 3 / 2 (B) = ŽELJEZO; 4 / 4 (A) = ŽELJEZO; 4 / 2 (B) = ŽELJEZO; 5 / 4 (A) = SIVA; 5 / 2 (B) = ŽELJEZO; 6 / 4 (A) = ŽELJEZO; 6 / 2 (B) = ŽUTA; 1-6 / 1 (+120 V) = ŽELJEZO; 1-6 / 3 (0 V) = ŽELJEZO; 1-6 / 5 (PE) = ŽELJEZO
- Dostupan indikator statusa: ne
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine na strani glavnog kabela: pozlaćen
- Moment zatezanja vijka poklopca: 0,35 Nm
- Strana kabela glavnog kabela nosača materijala: PA
- PUR/PVC crna [PUR]: PUR/PVC crna [PUR]
- Težina najlona: 150,9 kg/km
- UL AWM stil: 20549
- Zaštićeno: ne
- Vrsta kabela: PUR/PVC crni [PUR]
- Konstrukcija vodiča signalnog kabela: 28 x 0,15 mm
- AWG signalna žica: 20
- Konstrukcija vodiča za napajanje: 56 x 0,15 mm
- AWG napajanje: 17
- Promjer vodiča uključujući izolaciju: 1,5 mm ±0,1 mm (signalni vod); 2,1 mm ±0,1 mm (električni vod)
- Materijal izolacije žice: PVC
- Jednožilna žica, boja: smeđa, plava, zeleno/žuta, bijela, zelena, žuta, siva, ružičasta, crvena, sivo/ružičasta, crvena/plava, bijela/zelena, smeđa/zelena, bijela/žuta, žuta/smeđa
- Potpuno nasukavanje: Vene nasukane u slojevima
- Nazivni napon kabela: 300 V
- Minimalni radijus savijanja, trajno ugrađen: 7,5 x D
- Minimalni radijus savijanja, fleksibilno položeno: 10 x D
- Minimalni radijus savijanja, trajno ugrađen: 71 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 94 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 1.500.000, radijus savijanja: 94 mm, udaljenost pomicanja: 2 m, brzina pomicanja: 2 m/s
- Otpornost na plamen: DIN EN 50265
- Otpornost na ulje: prema VDE 0472 dio 803
- Posebne značajke: bez silikona
- Debljina stijenke izolacije: ≥ 0,15 mm (unutarnji plašt); ≥ 0,76 mm (vanjski plašt)
- Tip
SACB-C-H180-6/12-10,0PUR SCO
- Vrsta proizvoda
priključni poklopac
- Priključna strana A
M12
- Broj polova
15
- Duljina kabela
10 m
- Materijal plašta
PUR
- Nazivni napon
120 V/AC
120 V/DC
- Nazivna struja
10 A
- Nazivna struja - zaokružena
10 A
- Vanjski Ø
9.40 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
1 mm²
- Priključak
priključni vijčani spoj
- Tip navoja, strana za priključivanje
M12
- Boja kabela
crna (RAL 9005)
- Kontaktni materijal
bakerna legura
- Površina kontakta
pozlaćen
IP65
IP67
IP69 k (u ugrađenom stanju)
- Posebne značajke
bez silikona
- Min. temperatura
-30 °C
- Maks. temperatura
80 °C
- Proizvođač-br. dijela
1516629
- Sadržaj
1 St.
- Promjer
9.40 mm
- Kabel-Ø do
9.40 mm
- Područje kabelskog Ø
9.40 mm (max)
- Dubina
34 mm
- Visina
21 mm
- Širina
58 mm
- Boja kućišta
crna
- Radni napon
120 V
- Nazivni napon
120 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3569097 Phoenix Contact 1516629 priključni poklopac M12 10 m Broj polova: 15 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3569097 Phoenix Contact 1516629 priključni poklopac M12 10 m Broj polova: 15 1 St.
Opis
Poklopac priključka, primjena: kutija senzora/aktuatora, vrsta priključka: metalna utičnica M12, broj utora: 6, konfiguracija utora: dvostruka, indikator statusa: ne; priključak glavne linije: utična vijčana stezaljka 180°, PUR/PVC, duljina kabela: 10 m, oklop: ne
