Name: Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R odvodnik prenapona Piece 1 St.
Brand: Phoenix Contact
SKU: 3568610
Availability: SoldOut

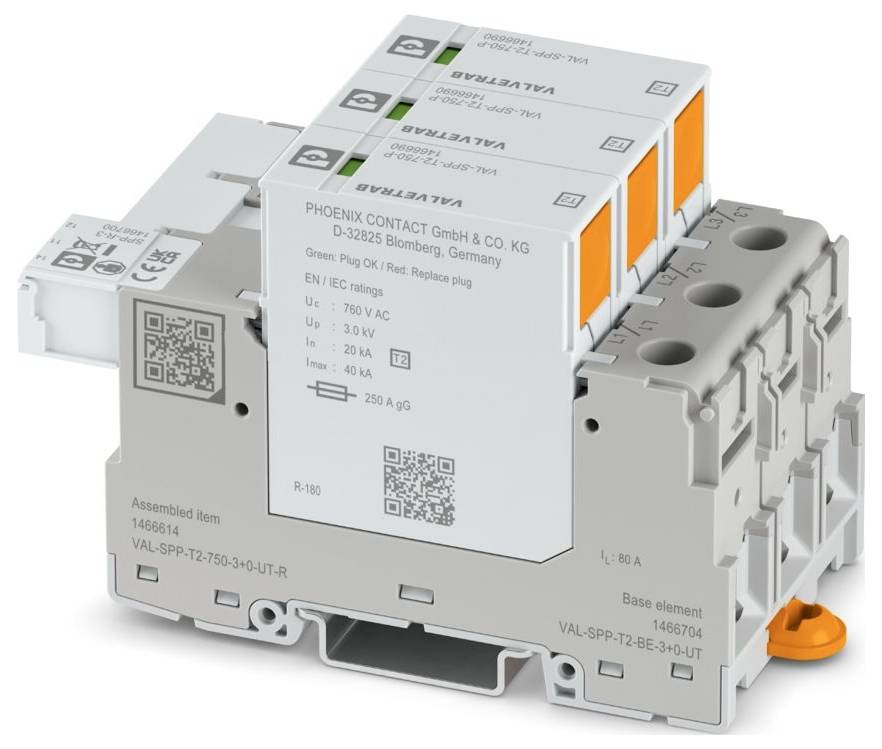

Sivi uređaj Phoenix Contact sa narandžastim akcentima i QR kodovima, označen za napon i struju, korišten za električne veze.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (285,00 € / komad)

285,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: VAL-SPP
IEC ispitna klasa: II; T2
Dizajn: Dvodijelni utični modul montažne šine
Broj polova: 3
Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
Nazivni napon UN: 554/960 V AC ±10% (TN-C); 690 V AC ±10% (IT)
Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
Funkcija prebacivanja: Mjenjač
Vrsta priključka: Push-in priključak
Navoj vijka: M5
Moment zatezanja: 30 lbf-in.
Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
Presjek vodiča AWG: 14 ... 2
Širina: 53,4 mm
Visina: 109,1 mm
Dubina: 71,5 mm (uključujući montažnu šinu od 7,5 mm)
Jedinica divizije: 3 TE
Boja: siva (RAL 7042); svijetlosiva (RAL 7035)
Klasa zapaljivosti prema UL 94: V-0
Materijal kućišta: PA 6.6-FR 20% GF; PBT
Maksimalni kontinuirani napon UC: 760 V AC
Struja zaštitnog vodiča IPE: ≤ 1 mA
Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
Ukupna struja pražnjenja ITotal (8/20) µs: 120 kA
Vrijeme odziva tA: ≤ 25 ns
Maksimalna potrebna vrijednost osigurača: 1 A (gG)
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP20C (kada je instalirano)
Temperatura okoline (radna): -40 °C ... 85 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 5000 m (amsl)
Standardi/Propisi: EN 61643-11
Napomena: 2012 + A11:2018
Vrsta montaže: Montažna šina: 35 mm
EN Vrsta: T2
Sustav napajanja IEC: TN-C;IT
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Stupanj nečistoće: 2
Nazivna frekvencija fN: 50 Hz (60 Hz)
CTI vrijednost materijala: 600
Izolacijski materijal: PA 6.6-FR 20% GF; PBT
Grupa materijala: I
Zaštitni putovi: LL; LG
Potrošnja energije računala u stanju pripravnosti: ≤ 1200 mVA
Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
Razina zaštite Up: ≤ 3 kV
Preostali napon Ures: ≤ 3 kV (na In); ≤ 2,7 kV (na 10 kA); ≤ 2,5 kV (pri 5 kA); ≤ 2,3 kV (pri 3 kA)
Ponašanje TOV-a na UT: 1005 V AC (5 s / način rada pri otkazivanju); 1316 V AC (120 min / način rada pri sigurnom kvaru)
Dopuštena vlažnost (rad): 5% ... 95%
Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
UL specifikacije: UL specifikacije
Sustav distribucije energije: Delta
Nazivna frekvencija: 50/60 Hz
Vrsta SPD-a: 4CA
Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
Radni napon: 250 V AC
Duljina skidanja izolacije: 8 mm
Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
Nazivna struja opterećenja IL: 80 A (25 mm²)
Sposobnost podnošenja kratkog spoja ISCCR: 25 kA
Maksimalna nazivna struja osigurača za V-prolazno ožičenje: 80 A (gG)
Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 250 A (gG)
Maksimalni kontinuirani napon MCOV (LG): 750 V AC
Nazivni napon: 600 V AC
Izmjereni granični napon MLV (LG): 3120 V
UL prikaz / Daljinska obavijest: UL prikaz / Daljinska obavijest
Radna struja AC: 5 mA AC ... 1 A izmjenične struje
Podaci UL konektora: Podaci UL konektora
Maksimalni kontinuirani napon MCOV (LL): 1500 V AC
Izmjereni granični napon MLV (LL): 6240 V
Općenito: Općenito
Nazivna impulsna struja pražnjenja In: 20 kA
2 vodiča istog presjeka, fleksibilna, s dvostrukom ferulom i plastičnom čahurom: 1,5 mm² ... 16 mm²
Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 0,75 mm²
Vrsta izolacije: Proizvod ima dvostruku/pojačanu izolaciju između glavnog i pomoćnog strujnog kruga.
Temperatura okoline (ugradnja): -5 °C ... 50 °C
Radni napon AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
Radni napon istosmjerne struje: 30 V istosmjerne struje
Radna struja istosmjerne struje: 200 mA istosmjerne struje

Vrsta proizvoda: odvodnik prenapona

Nazivni napon: 600 V/AC

Izvedba: Dvodijelni modul montažne šine koji se može ugraditi

: IP20C (kada je instalirano)

Proizvođač-br. dijela: 1466614

Vrsta: 2

dim.: (Š x V x D) 53.4 x 109.1 x 71.5 mm

Širina: 53.4 mm

Visina: 109.1 mm

Dubina: 71.5 mm

Sadržaj: 1 St.

Vrsta ambalaže: Piece

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Propuštanje

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM odvodnik prenapona 40 kA 1 St.

Kataloški br.:3562952

Dostava čet,12.11.

54 kom. - zaliha NjemačkaConrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R odvodnik prenapona 40 kA 1 St.

Kataloški br.:3565643

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT odvodnik prenapona 40 kA Piece 1 St.

Kataloški br.:3568095

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT odvodnik prenapona Piece 1 St.

Kataloški br.:3568084

Nije dostupno

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Piece 1 St.

Kataloški br.:3588066

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

325,00 €^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Piece 1 St.

Kataloški br.:3588068

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

325,00 €^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT odvodnik prenapona 20 kA Piece 1 St.

Kataloški br.:3588266

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R odvodnik prenapona Zaštita od prenapona za: razdjelni ormar 20 kA 1 St.

Kataloški br.:3588256

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT odvodnik prenapona 20 kA Piece 1 St.

Kataloški br.:3568472

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R odvodnik prenapona 20 kA Piece 1 St.

Kataloški br.:3568498

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R odvodnik prenapona Piece 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R odvodnik prenapona Piece 1 St.

Opis

Utični odvodnik prenapona, tipa 2 / klase II, za trofazne električne mreže s kombiniranim PE i N u jednom vodiču (4-žilni sustav: L1, L2, L3, PEN), s kontaktom za daljinsku signalizaciju.

Ovaj tekst je strojno preveden.
