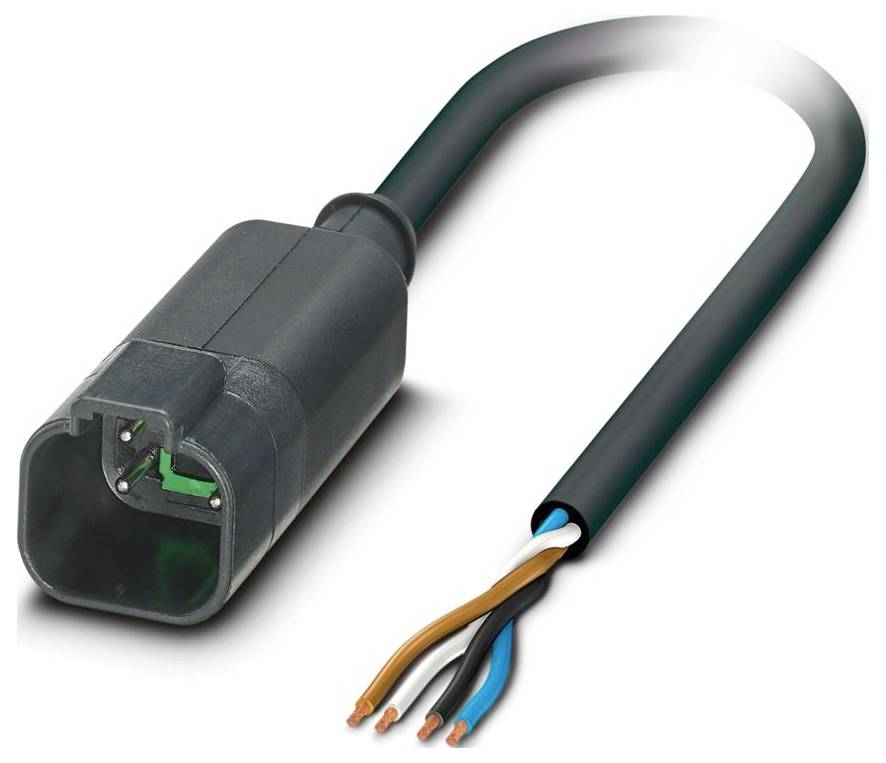

Phoenix Contact 1415013 kabel senzora/aktuatora 3 m Broj polova: 4 1 St.
Vrsta proizvoda
kabel senzora/aktuatora
Standard utičnice
deutsch
Priključna strana A
utikač DT04-4P, ravan
Priključna strana B
kabel, otvoreni kraj
Broj polova
4
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (30,99 € / komad)
30,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: slobodni kraj kabela
- Broj polova: 4
- Nazivni napon UN: 48 V AC; 48 V DC
- Klasa zapaljivosti prema UL 94: V2
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP67; IP69K
- Temperatura okoline (radna): -40 °C ... 80 °C (kabel, fiksna instalacija); -25 °C ... 80 °C (kabel, fleksibilna instalacija)
- Materijal brtve: Silikon
- Materijal kontaktne površine: poniklano
- Nazivna struja IN: 8 A
- Vanjski promjer kabela: 5,70 mm ±0,15 mm
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 3 m
- Presjek kabela: 4x 0,75 mm² (signalni kabel)
- Zaštitni krug: nepreklopljen
- Indikator statusa: ne
- Vanjsko kućište, boja: crno-siva RAL 7021
- Primjena: Mobilna hidraulika
- Ostala svojstva: otporno na hidrolizu i mikrobe; uvjetno otporno na UV zračenje (prema DIN EN ISO 4892-2-A); niska adhezija; otporno na abraziju
- Kodiranje: A
- Vrsta zaključavanja: Kopča
- Otpor izolacije: ≥ 1 GΩ*km (pri 20 °C)
- Materijal kontakta: Cu legura
- Ispitni napon: ≥ 3000 V AC (Ispitivanje iskrom)
- Dostupan indikator statusa: ne
- Materijal nosača kontakta: PA 6.6
- Težina strune: 51 kg/km
- UL AWM stil: 20549 / 10152 (80°C / 300V)
- Zaštićeno: ne
- Vrsta kabela: PUR bez halogena crni [PUR]
- Konstrukcija vodiča signalnog kabela: 42 x 0,15 mm
- AWG signalna linija: 18
- Promjer vodiča uključujući izolaciju: 1,69 mm ±0,05 mm (signalni vod)
- Materijal izolacije žice: PP
- Jedna žica, boja: smeđa, plava, crna, bijela
- Debljina vanjske stijenke: ≥ 0,38 mm
- Ukupno pouzdanje: 4 vodiča pouzdana uzdužno
- Nazivni napon kabela: ≤ 300 V AC
- Minimalni radijus savijanja, trajno ugrađen: 5 x D
- Minimalni radijus savijanja, fleksibilno položeno: 10 x D
- Najmanji radijus savijanja, trajno ugrađen: 29 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 57 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 4.000.000, radijus savijanja: 48 mm, udaljenost pomicanja: 10 m, brzina pomicanja: 3 m/s, ubrzanje: 10 m/s²
- Otpornost na plamen: prema UL 758/1581 (horizontalno); prema UL 758/1581 FT2; prema DIN EN 60332-2-2
- Otpornost na ulje: prema DIN EN 60811-2-1, 168 h na 100 °C; prema UL 758, 168 h na 60 °C
- Posebne značajke: fleksibilno; pogodno za vučne lance
- Broj kabelskih utičnica: 1
- Priključak 1: Priključak 1
- Vrsta kodiranja: A
- Priključak 2: Priključak 2
- Debljina stijenke izolacije: ≥ 0,21 mm
- Maksimalni otpor vodiča: ≤ 26 Ω/km (pri 20 °C)
- PUR bez halogena crna [PUR]: PUR bez halogena crna [PUR]
- Bez halogena: prema DIN VDE 0472 dio 815; prema DIN EN 50267-2-1
- Materijal tijela ručke: TPU
- Materijal vijaka: nije prisutan
- Temperatura okoline (rad) (utikač/utičnica): -20 °C ... 80 °C (utikač/utičnica)
- Tip
SAC-4P-DTMS/ 3,0-PUR
- Vrsta proizvoda
kabel senzora/aktuatora
- Standard utičnice
deutsch
- Priključna strana A
utikač DT04-4P, ravan
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
4
- Duljina kabela
3 m
- Materijal plašta
PUR
- Nazivni napon
48 V/AC
48 V/DC
- Vanjski Ø
5.70 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.75 mm²
- Priključak
njemački DT04-4P
- Boja kabela
crno siva (RAL 7021)
- Kodiranje
A
- Kontaktni materijal
bakerna legura
IP67
IP69 k (u ugrađenom stanju)
- Posebne značajke
bez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
- Vrsta zatvaranja
zaskočno
- Proizvođač-br. dijela
1415013
- Sadržaj
1 St.
- Promjer
5.70 mm
- Kabel-Ø do
5.70 mm
- Područje kabelskog Ø
5.70 mm (max)
- Nazivni napon
48 V
- Zaštićeno
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3586965 Phoenix Contact 1415013 kabel senzora/aktuatora 3 m Broj polova: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3586965 Phoenix Contact 1415013 kabel senzora/aktuatora 3 m Broj polova: 4 1 St.
Opis
Kabel senzora/aktuatora, 4-pinski, PUR bez halogena, crno-siva RAL 7021, ravni konektor DEUTSCH DT04-4P s kopčom, kodiranje: A, ožičenje: neožičeno, na slobodni kraj žice, duljina kabela: 3 m
