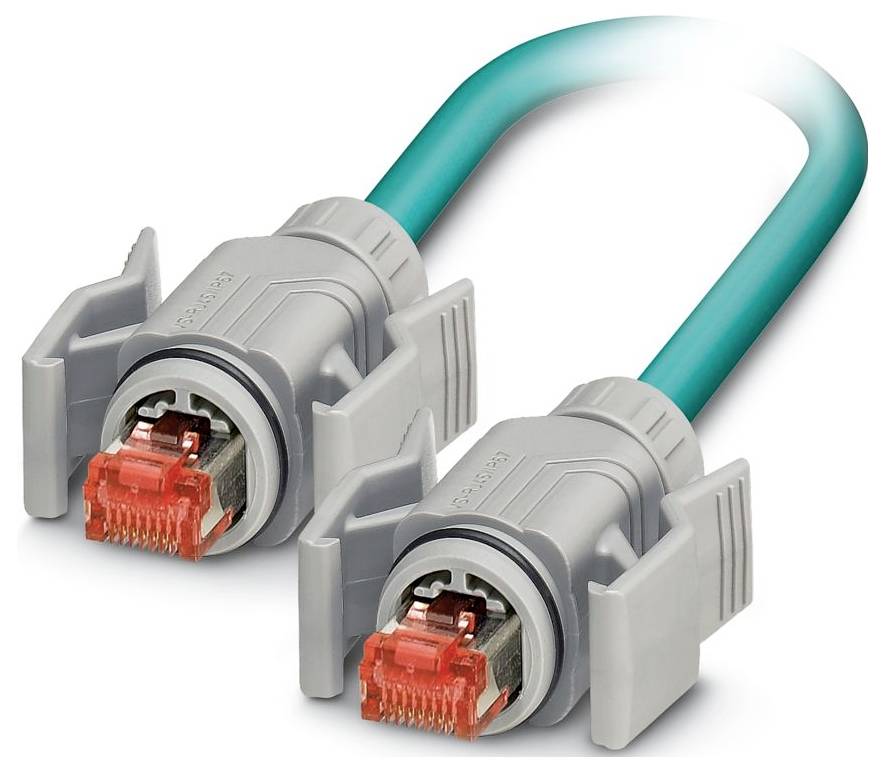

Slika slična
Phoenix Contact 1408954 spojni vod RJ45 utikač 5 m Broj polova: 8 1 St.
Vrsta proizvoda
spojni vod
Konstrukcija
RJ45 utikač
Standard utičnice
ethernet
Priključna strana A
RJ45 utikač
Priključna strana B
RJ45 utikač
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (67,99 € / komad)
67,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: RJ45 BASIC IE8 CAT5
- Broj polova: 8
- Nazivni napon UN: 48 V
- Klasa zapaljivosti prema UL 94: V2
- Stupanj zaštite: IP67; IP65
- Temperatura okoline (radna): -40 °C ... 80 °C (kabel, fiksna instalacija); -20 °C ... 80 °C (kabel, fleksibilna instalacija)
- Stupanj nečistoće: 2
- Materijal kontaktne površine: Ni/Au
- Brzina prijenosa: 1 Gbit/s
- Nazivna struja IN: 1 A
- Vanjski promjer kabela: 6,40 mm ±0,2 mm
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 5,00 m
- Presjek vodiča: 4x 2x 0,14 mm²
- Nazivni napon (III/3): 72 V (istosmjerna struja)
- Vanjsko kućište, boja: vodeno plava RAL 5021
- Boja (kućište): siva
- Otpor izolacije: ≥ 5 GΩ*km
- Materijal kontakta: CuSn
- Materijal nosača kontakta: PC
- Težina strune: 47 kg/km
- UL AWM stil: 20963 (80°C / 30V)
- Zaštićeno: da
- Vrsta kabela: Fleksibilni Ethernet CAT5, 4-parni [94B]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 0,96 mm
- Materijal za izolaciju vodiča: pjenasti PE
- Jednožilna žica, boja: bijela/plavo-plava, bijela/narančasto-narančasta, bijela/zeleno-zelena, bijela/smeđe-smeđa
- Debljina vanjske stijenke: 1,05 mm
- Ukupno ožičenje: 4 pare do duše
- Nazivni napon kabela: ≤ 100 V
- Minimalni radijus savijanja, trajno ugrađen: 4 x D
- Minimalni radijus savijanja, fleksibilno položeno: 8 x D
- Najmanji radijus savijanja, trajno ugrađen: 26 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 52 mm
- Otpornost na plamen: prema IEC 60332-1-2
- Otpornost na ulje: prema EN 60811-2-1
- Ciklusi parenja: ≥ 750
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: prema IEC 60754-1
- Konstrukcija vodiča: 4x2xAWG26/7, SF/UTP
- Optička pokrivenost zaslona: 70%
- Otpor petlje: ≤ 290,00 Ω/km
- Karakteristična impedancija: 100 Ω ± 5 Ω (na 100 MHz)
- Ispitni napon žica/žica: 700 V (50 Hz, 1 min.)
- Ispitni napon vodiča/zaštite: 700,00 V (50 Hz, 1 min.)
- Parno povlačenje: 2 žice po paru
- Vrsta senzora: Ethernet
- Vrsta/kategorija signala: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
- Karakteristike prijenosa (kategorija): CAT5 (IEC 11801:2002)
- Vrijeme širenja signala: 5,3 ns/m
- Otpor spojke: ≤ 100,00 mΩ/m (na 10 MHz)
- Kapacitet linije: 48 nF/km (na 1 kHz)
- Vlačna čvrstoća: ≤ 100 N
- Preslušavanje na bliskom kraju (NEXT): 71,3 dB (na 1 MHz); 62,3 dB (na 4 MHz); 56,3 dB (na 10 MHz); 53,2 dB (na 16 MHz); 51,8 dB (na 20 MHz); 48,9 dB (na 31,25 MHz); 44,4 dB (na 62,5 MHz); 41,3 dB (na 100 MHz)
- Zbroj snage preslušavanja na bliskom kraju (PSNEXT): 62,3 dB (na 1 MHz); 53,3 dB (na 4 MHz); 47,3 dB (na 10 MHz); 44,2 dB (na 16 MHz); 42,8 dB (na 20 MHz); 39,9 dB (na 31,25 MHz); 35,4 dB (na 62,5 MHz); 32,3 dB (na 100 MHz)
- Gubitak povratnog signala (RL): 23 dB (na 4 MHz); 24,1 dB (na 8 MHz); 25 dB (na 10 MHz); 25 dB (na 16 MHz); 25 dB (na 20 MHz); 23,6 dB (na 31,25 MHz); 21,5 dB (na 62,5 MHz); 20,1 dB (na 100 MHz)
- Slabljenje oklopa: 3,2 dB (na 1 MHz); 6 dB (na 4 MHz); 9,5 dB (na 10 MHz); 12,1 dB (na 16 MHz); 13,6 dB (na 20 MHz); 17,1 dB (na 31,25 MHz); 24,8 dB (na 62,5 MHz); 32 dB (na 100 MHz)
- Temperatura okoline (ugradnja): -20 °C ... 80 °C
- Brzina prijenosa: 1 Gbit/s
- Dimenzionalni crtež: Dijagram pinova RJ45 konektora
- Dizajn: RJ45 utikač, ravni, 8-pinski, mehanizam za zaključavanje
- Sila umetanja: 30 N (po signalnom kontaktu)
- Vučna sila: 50 N (po signalnom kontaktu)
- Ethernet fleksibilni CAT5, 4-parni [94B]: Ethernet fleksibilni CAT5, 4-parni [94B]
- Tip
NBC-R4MC/5,0-94B/R4MC
- Vrsta proizvoda
spojni vod
- Konstrukcija
RJ45 utikač
- Standard utičnice
ethernet
- Priključna strana A
RJ45 utikač
- Priključna strana B
RJ45 utikač
- Broj polova
8
- Duljina kabela
5 m
- Materijal plašta
PUR
- Nazivni napon
48 V
- Vanjski Ø
6.40 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.14 mm²
- Priključak
RJ45
- Boja kabela
vodeno-plava
- Kontaktni materijal
CuSn
- Površina kontakta
Ni/Au
IP67
IP65
- Posebne značajke
bez halogena
oklopljen
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
- Proizvođač-br. dijela
1408954
- Sadržaj
1 St.
- Promjer
6.40 mm
- Kabel-Ø do
6.40 mm
- Područje kabelskog Ø
6.40 mm (max)
- Nazivni napon
48 V
- Zaštićeno
da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3586462 Phoenix Contact 1408954 spojni vod RJ45 utikač 5 m Broj polova: 8 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3586462 Phoenix Contact 1408954 spojni vod RJ45 utikač 5 m Broj polova: 8 1 St.
Opis
Mrežni kabel, klasa zaštite: IP67, duljina kabela: 5 m, broj polova: 8, 1 Gbit/s, CAT5, izlaz kabela: ravni, Ethernet
