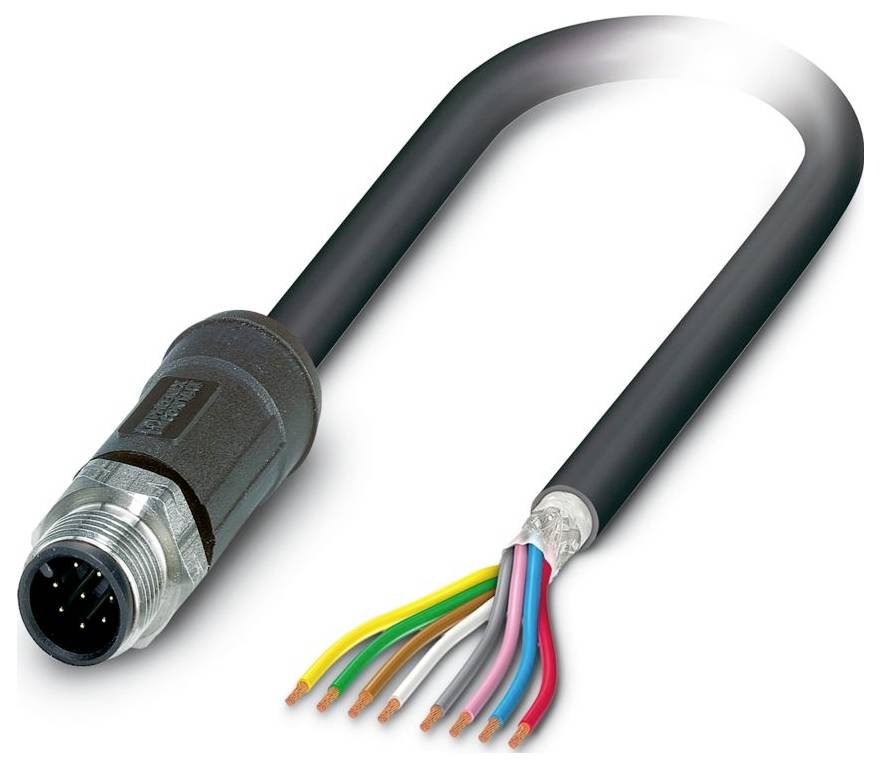

Slika slična
Phoenix Contact 1407280 kabel senzora/aktuatora M12 5 m Broj polova: 8 1 St.
Vrsta proizvoda
kabel senzora/aktuatora
Priključna strana A
M12 utikač, ravan
Priključna strana B
kabel, otvoreni kraj
Broj polova
8
Duljina kabela
5 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (61,99 € / komad)
61,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: slobodni kraj kabela
- Broj polova: 8
- Nazivni napon UN: 30 V AC; 30 V DC
- Moment pritezanja: 0,4 Nm (M12 konektor)
- Klasa zapaljivosti prema UL 94: V0
- Mehanički podaci: Mehanički podaci
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP65; IP67; IP68; IP69K
- Temperatura okoline (radna): -40 °C ... 105 °C (kabel, fiksna instalacija); -15 °C ... 105 °C (kabel, fleksibilna instalacija); 20 °C ±5 °C (kabel, primjena vučnog lanca)
- Standardi/propisi: IEC 61076-2-101
- Izolacijska svojstva: Izolacijska svojstva
- Razina onečišćenja: 3
- Materijal kontaktne površine: Ni/Au
- Nazivna struja IN: 2 A
- Vanjski promjer kabela: 7,25 mm ±0,3 mm
- Vanjska ljuska, materijal: PE-X
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 5 m
- Presjek vodiča: 8x 0,25 mm²
- Priključak vodiča: Priključak vodiča
- Standardna oznaka: M12 konektor
- Indikator statusa: ne
- Vanjsko kućište, boja: crno-siva RAL 7021
- Primjena: Vanjski prostori
- Ostala svojstva otpornosti: otporno na goriva (prema IEC 60811, 168 h na 70 °C); otporno na UV zračenje (prema DIN VDE 0276-605)
- Kodiranje: A
- Otpor izolacije: ≥ 100 MΩ*km (pri 20 °C)
- Materijal kontakta: CuSn
- Ispitni napon: ≥ 3000 V AC (Ispitivanje iskrom)
- Dostupan indikator statusa: ne
- Materijal nosača kontakta: PP
- Težina strune: 81 kg/km
- Zaštićeno: da
- Vrsta kabela: PE-X crni [28X]
- Konstrukcija vodiča signalnog kabela: 32 x 0,10 mm
- AWG signalna linija: 24
- Promjer žice uključujući izolaciju: 1,17 mm ±0,02 mm
- Materijal izolacije žice: PE-X
- Jedna žica, boja: bijela, smeđa, zelena, žuta, siva, ružičasta, plava, crvena
- Debljina unutarnje stijenke: cca. 0,50 mm
- Debljina vanjske stijenke ljuske: cca. 0,70 mm
- Ukupno povlačenje: 8 niti oko punila do jezgre
- Nazivni napon kabela: ≤ 300 V AC
- Minimalni radijus savijanja, trajno ugrađen: 5 x D
- Minimalni radijus savijanja, fleksibilno položeno: 10 x D
- Najmanji radijus savijanja, trajno ugrađen: 37 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 73 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 1.000.000, radijus savijanja: 10 x D, udaljenost pomicanja: 10 m, brzina pomicanja: 3 m/s, ubrzanje: 10 m/s²
- Otpornost na plamen: prema DIN EN 60332-1-2; prema DIN EN 50266-2-5
- Otpornost na ulje: prema DIN EN 60811-2-1, 168 h na 100 °C; prema DIN EN 50306
- Posebna svojstva: Induktivnost cca. 0,48 mH/km; umreženo zračenjem
- Broj kabelskih utičnica: 1
- Ciklusi parenja: ≥ 100
- Priključak 1: Priključak 1
- Vrsta kodiranja: A
- Priključak 2: Priključak 2
- Debljina stijenke izolacije: cca. 0,25 mm (izolacija žice)
- Maksimalni otpor vodiča: ≤ 78 Ω/km (pri 20 °C)
- Bez halogena: prema DIN VDE 0472 dio 815; prema DIN EN 50267-2-1
- M12: M12
- Optička pokrivenost zaslona: 85%
- Ispitni napon vodiča/zaštite: ≥ 1000,00 V AC (tijekom 10 s)
- Materijal tijela ručke: PP
- Materijal vijka: Nehrđajući čelik
- Temperatura okoline (rad) (utikač/utičnica): -40 °C ... 105 °C (utikač/utičnica)
- Radni kapacitet: cca. 80 pF (međužica); cca. 125 pF (žičani oklop)
- Materijal za punjenje: PP pređa
- Ukupna duljina namotavanja: 67 mm
- PE-X crna [28X]: PE-X crna [28X]
- Temperatura okoline (radna): -40 °C ... 85 °C (tijekom brzih promjena temperature (prema IEC 60512-11-4))
- Tip
SAC-8P-M12MS/ 5,0-28X SH OD
- Vrsta proizvoda
kabel senzora/aktuatora
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
8
- Duljina kabela
5 m
- Materijal plašta
PE-X
- Nazivni napon
30 V/AC
30 V/DC
- Vanjski Ø
7.25 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
slobodan kraj kabela
- Tip navoja, strana za priključivanje
M12
- Boja kabela
crno siva (RAL 7021)
- Kodiranje
A
- Kontaktni materijal
CuSn
- Površina kontakta
Ni/Au
IP65
IP67
IP68
IP69 k (u ugrađenom stanju)
- Posebne značajke
bez halogena
oklopljen
- Min. temperatura
-40 °C
- Maks. temperatura
105 °C
- Proizvođač-br. dijela
1407280
- Sadržaj
1 St.
- Promjer
7.25 mm
- Kabel-Ø do
7.25 mm
- Područje kabelskog Ø
7.25 mm (max)
- Nazivni napon
30 V
- Zaštićeno
da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3586371 Phoenix Contact 1407280 kabel senzora/aktuatora M12 5 m Broj polova: 8 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3586371 Phoenix Contact 1407280 kabel senzora/aktuatora M12 5 m Broj polova: 8 1 St.
Opis
Kabel senzora/aktuatora, 8-pinski, PE-X/PE-X bez halogena, crno-sivi RAL 7021, oklopljen, ravni M12 konektor, kodiranje: A, na slobodni kraj žice, duljina kabela: 5 m, za vanjsku primjenu, s nazubljenjem od nehrđajućeg čelika
