Slika slična

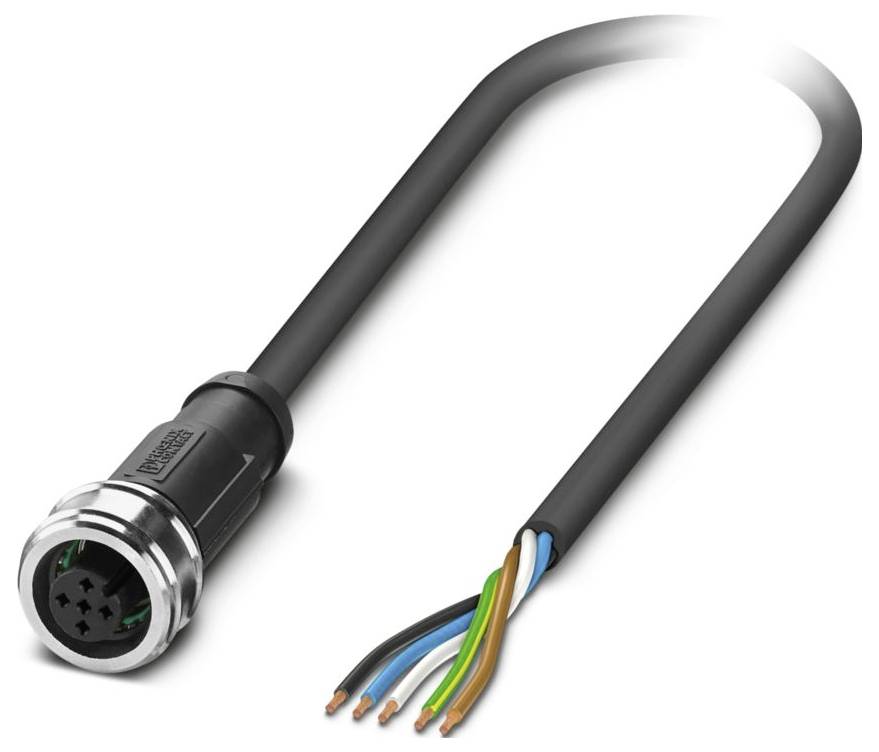

Phoenix Contact 1395827 kabel senzora/aktuatora M12 10 m Broj polova: 5 1 St.
Vrsta proizvoda
kabel senzora/aktuatora
Standard utičnice
senzorski konektor
Priključna strana A
kabel, otvoreni kraj
Priključna strana B
M12 utičnica, ravna
Broj polova
5
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (31,99 € / komad)
31,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: Ravni M12 push-pull utičnica
- Broj polova: 5
- Nazivni napon UN: 48 V AC; 60 V DC
- Klasa zapaljivosti prema UL 94: V0
- Mehanički podaci: Mehanički podaci
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP65; IP67
- Temperatura okoline (radna): -40 °C ... 80 °C (kabel, fiksna instalacija); -25 °C ... 80 °C (kabel, fleksibilna instalacija)
- Standardi/propisi: IEC 61076-2-010
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Razina onečišćenja: 3
- Materijal brtve: FKM
- Materijal kontaktne površine: Ni/Au
- Nazivna struja IN: 4 A
- Materijal: PA (utičnica nosača kontakta)
- Vanjski promjer kabela: 4,55 mm ±0,15 mm
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 10 m
- Presjek kabela: 5x 0,34 mm² (signalni kabel)
- Standardna oznaka: M12-Push-Pull
- Indikator statusa: ne
- Vanjsko kućište, boja: crno-siva RAL 7021
- Primjena: Standardna
- Ostala svojstva otpornosti: dobra otpornost na kiseline, lužine i otapala; otpornost na hidrolizu i mikrobe; otpornost na morsku vodu; uvjetno UV otporno (prema DIN EN ISO 4892-2-A)
- Kodiranje: A
- Vrsta zaključavanja: Potisni-Povucite
- Otpor izolacije: ≥ 16 GΩ*km (pri 20 °C)
- Materijal kontakta: CuSn
- Ispitni napon: 3000 V
- Dostupan indikator statusa: ne
- Težina strune: 33 kg/km
- UL AWM stil: 20549
- Zaštićeno: ne
- Vrsta kabela: PUR bez halogena crni [PUR]
- Konstrukcija vodiča signalnog kabela: 42 x 0,10 mm
- AWG signalna linija: 22
- Promjer vodiča uključujući izolaciju: 1,27 mm 0,05 mm (signalni vod)
- Materijal izolacije žice: PP
- Jedna žica, boja: smeđa, bijela, plava, crna, zelena/žuta
- Nazivni napon kabela: 300 V
- Najmanji radijus savijanja, trajno ugrađen: 23 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 46 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 10.000.000, radijus savijanja: 46 mm, radijus savijanja: 10 x D, udaljenost kretanja: 10 m, brzina kretanja: 3 m/s, ubrzanje: 10 m/s²
- Otpornost na plamen: prema UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
- Otpornost na ulje: prema DIN EN 60811-2-1
- Posebne značajke: pogodno za vučne lance; bez silikona; bez tvari koje oštećuju boju; fleksibilno
- Broj kabelskih utičnica: 1
- Ciklusi parenja: ≥ 100
- Priključak 1: Priključak 1
- Vrsta kodiranja: A
- Priključak 2: Priključak 2
- Debljina izolacijskog zida: cca. 0,50 mm
- Maksimalni otpor vodiča: 58 Ω/km (pri 20 °C)
- PUR bez halogena crna [PUR]: PUR bez halogena crna [PUR]
- Bez halogena: prema DIN VDE 0472 dio 815
- Dinamička nosivost (torzija): Torzija: ±180 °/m, Ciklusi torzije: ≥2000000, Frekvencija torzije: 35 ciklusa/min.
- Materijal tijela ručke: TPU, otporan na plamen, samogasiv
- Materijal vijka: Mesing, poniklan
- Temperatura okoline (rad) (utikač/utičnica): -25 °C ... 85 °C (utikač/utičnica)
- Tip
SAC-5P-10,0-PUR/P12FS
- Vrsta proizvoda
kabel senzora/aktuatora
- Standard utičnice
senzorski konektor
- Priključna strana A
kabel, otvoreni kraj
- Priključna strana B
M12 utičnica, ravna
- Broj polova
5
- Duljina kabela
10 m
- Materijal plašta
PUR
- Nazivni napon
48 V/AC
60 V/DC
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.55 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M12
- Boja kabela
crno siva (RAL 7021)
- Kodiranje
A
- Kontaktni materijal
CuSn
- Površina kontakta
Ni/Au
- Maks. presjek
0.34 mm²
IP65
IP67
- Posebne značajke
bez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Vrsta zatvaranja
za brzo razdvajanje
- Proizvođač-br. dijela
1395827
- Sadržaj
1 St.
- Promjer
4.55 mm
- Kabel-Ø do
4.55 mm
- Područje kabelskog Ø
4.55 mm (max)
- Nazivni napon
48 V
- Zaštićeno
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3585801 Phoenix Contact 1395827 kabel senzora/aktuatora M12 10 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3585801 Phoenix Contact 1395827 kabel senzora/aktuatora M12 10 m Broj polova: 5 1 St.
Opis
Kabel senzora/aktuatora, 5-pinski, PUR bez halogena, crno-siva RAL 7021, slobodni kraj žice, ravna M12 push-pull utičnica, kodiranje: A, duljina kabela: 10 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
