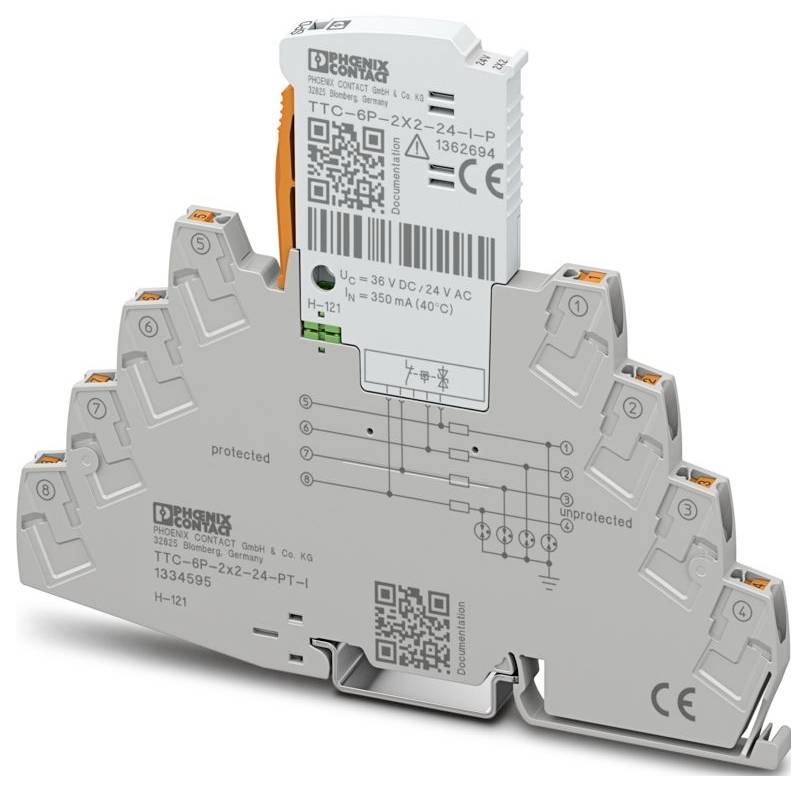

Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I uređaj za zaštitu od prenapona 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (204,99 € / komad)
204,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: TERMITRAB complete
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: Dvodijelni utični modul montažne šine
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 24 V DC; 24 V AC
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Visina: 125 mm
- Dubina: 100 mm (uključujući montažnu šinu od 7,5 mm)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-Vod i Vod-Uzemljenje
- Maksimalni kontinuirani napon UC: 36 V DC; 26 V AC
- Nazivna struja: 300 mA (40 °C)
- Radna struja IC na UC: ≤ 5 µA
- Struja zaštitnog vodiča IPE: ≤ 5 µA
- Ukupna struja pražnjenja ITotal (8/20) µs: 15 kA
- Razina zaštite Up (vodič-vodič): ≤ 80 V (C1 - 1 kV / 500 A); ≤ 160 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 25 A)
- Razina zaštite Up (vodič-uzemljenje): ≤ 950 V (C1 - 1 kV / 500 A); ≤ 850 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A)
- Kapacitet (vodič-vodič): tip. 2 nF
- Otpor po putu: 3,3 Ω ±20%
- Maksimalna potrebna vrijednost osigurača: 315 mA (FF)
- Otpornost na udarnu struju (vodič-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 4000 m (amsl)
- Standardi/Propisi: EN 61643-21
- Napomena: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna šina: TH 35 - 7,5 mm
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PBT
- Dopuštena vlažnost (rad): 5% ... 95%
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 8 kA
- Impulsna struja pražnjenja Iimp (10/350) µs (vodič-uzemljenje): 1 kA
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Dodatni tehnički podaci: Dodatni tehnički podaci
- Boja (utikač): svijetlosiva (RAL 7035)
- Boja (osnovni element): siva (RAL 7042)
- Vrijeme resetiranja impulsa (žica-uzemljenje): ≤ 25 ms
- Maks. ukupna struja pražnjenja I total max (8/20) µs: 20 kA
- Vrijeme odziva tA (od žice do žice): ≤ 1 ns
- Umetnuti gubitak aE, sim.: tip. 0,3 dB (≤ 200 kHz / 150 Ω)
- Granična frekvencija fg (3 dB), simetrična u sustavu od 150 Ω:> 900 kHz
- Otpornost na udarnu struju (vodič-vodič): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Ograničenje izlaznog napona pri 1 kV/µs (vodič-vodič): ≤ 50 V
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1334595
- dim.
(Š x V x D) 6.2 x 125 x 100 mm
- Širina
6.2 mm
- Visina
125 mm
- Dubina
100 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I uređaj za zaštitu od prenapona 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I uređaj za zaštitu od prenapona 1 St.
Opis
Uređaj za zaštitu od prenapona
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
