Name: Phoenix Contact 1283937 modul redundancije 10 A Broj izlaza: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

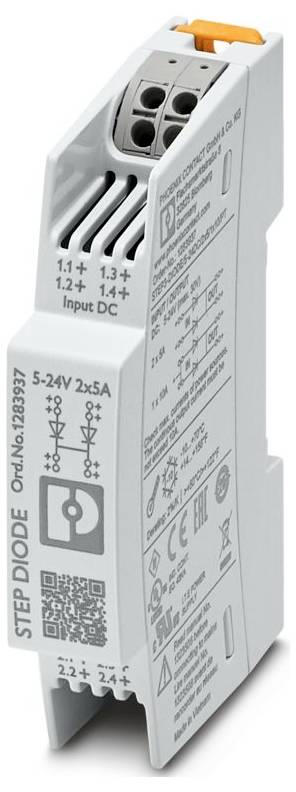

Kompaktan sivi električni komponenta s označenim ulaznim i izlaznim terminalima, s dijagramima i specifikacijama za veza napona i struje.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (30,99 € / komad)

30,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: STEP DIODA
Vrsta priključka: Push-in priključak
Širina: 18 mm
Visina: 90 mm
Dubina: 61 mm
Jedinica podjele: 1 TE (DIN 43880)
Materijal kućišta: PC
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -10 °C ... 70 °C (Smanjenje nazivne snage:> 50 °C | 2 %/K)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Norme/Propisi: EN 61000-4-5
Napomena: T4 (-10 °C ... +70 °C,> 50 °C, Smanjenje nazivne snage: 2 %/K)
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Stupanj nečistoće: 2
Udar (rad): 18 ms, 30 g, po prostornom smjeru (IEC 60068-2-27)
Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
Duljina skidanja izolacije: 10 mm (kruta/fleksibilna/ferula bez plastične čahure); 13 mm (ferula s plastičnom čahuricom)
Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
Frekvencijski raspon: 150 kHz ... 80 MHz
Označavanje: UL/C-UL certifikacija ANSI/UL 121201 Klasa I, Divizija 2, Grupe A, B, C, D (Opasna lokacija)
Razred zaštite: III
Nazivni raspon ulaznog napona: 5 V DC ... 24 V DC
Raspon ulaznog napona: 4,5 V DC ... Napajanje 30 V / DC.
Nazivni izlazni napon: UIn - 0,5 V
Nazivna izlazna struja (IN): 2x 5 A; 1x 10 A
Ulaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
Priključak vodiča: Priključak vodiča
kruto: 0,2 mm² ... 2,5 mm²
Fleksibilno: 0,2 mm² ... 2,5 mm²
Fleksibilna žica s ferulom, bez plastične čahure: 0,5 mm² ... 1,5 mm²; 1 mm² (preporučeno)
Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,2 mm² ... 1 mm²; 1 mm² (preporučeno)
Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
Ulazni/izlazni napon izolacije: 550 V AC
MTBF (IEC 61709, SN 29500):> 29675000 sati (25 °C);> 18693000 sati (40 °C);> 13.996.000 sati (50 °C)
Dimenzije artikla: Dimenzije artikla
Dimenzija ugradnje: Dimenzija ugradnje
Upute za montažu: može se slagati: vodoravno 0 mm, okomito 30 mm
Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
Materijal kućišta: Metal
Radna nadmorska visina: ≤ 5000 m (> 2000 m, smanjenje snage: 10%/1000 m)
Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
Standardna oznaka: Zaštitni ekstra niski napon
Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
UL: UL
Brodogradnja: Brodogradnja
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
Napomena: Kriterij A
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Prenaponski udar: Prenaponski udar
Provedena interferencija: Provedena interferencija
Ulaz/Izlaz/Signal: nebalansiran
Napon: 10 V (razina ozbiljnosti ispitivanja 3)
Kriteriji: Kriteriji
Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
AWG: 24 ... 14 (bakar)
Vrsta napona napajanja: DC
Smanjenje nazivne snage: 50 °C ... 70 °C (2 % / K)
Razmak ugradnje desno/lijevo: 0 mm / 0 mm
Udaljenost ugradnje gore/dolje: 30 mm / 30 mm
Imunost: EN 61000-6-2:2019
Električna sigurnost: Električna sigurnost
Izolacijski napon ulaz, izlaz/kućište: 550 V AC
Dubina (dubina uređaja (montažna šina)): 55 mm (dubina uređaja (montažna šina))
Materijal remena za stopalo: Poliamid
Nazivna ulazna struja (IN): 1x 10 A; 2x 5 A
Zaštita od obrnutog polariteta: da< 60 V istosmjerne struje
Pad napona na ulazu/izlazu: tipično 0,5 V (IOUT = 5 A)
Zaštita od kratkotrajnog prenapona: Transildioda
LED: da
Suha toplina (IEC 60068-2-2): 70 °C (16 h)
Ciklus vlažne topline (IEC 60068-2-30): 55 °C (95%, 2 x 23 h)
Hladno (IEC 60068-2-1): -25 °C (16 h)
