Name: Phoenix Contact 1232304 FL SWITCH TSN 2316 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s
Brand: Phoenix Contact
SKU: 3566977
Availability: SoldOut

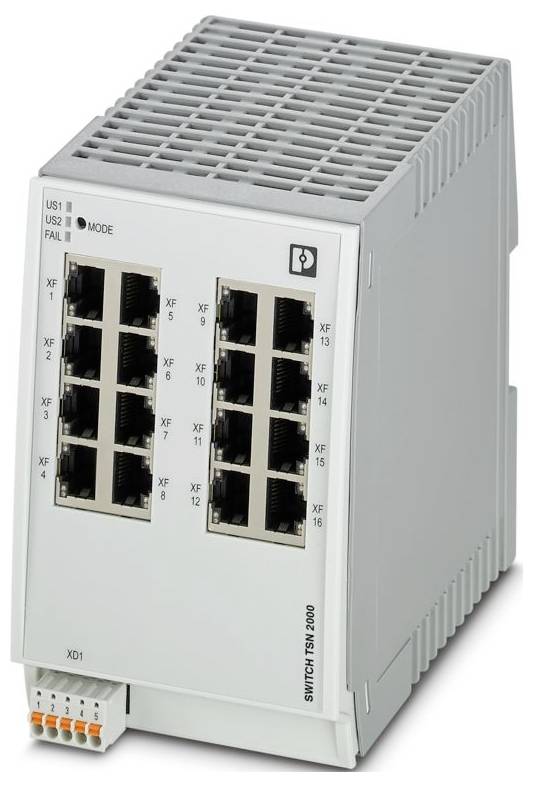

Phoenix Contact 1232304 FL SWITCH TSN 2316 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s-0

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (1.875,00 € / komad)

1.875,00 €

uklj. PDV

samo 92,21 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Upravljani TSN prekidač 2000
Dizajn: U obliku knjige
Vrsta priključka: Utični opružni priključak
Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
Presjek vodiča AWG: 24 ... 16
Širina: 85 mm
Visina: 130 mm
Dubina: 115 mm
Materijal kućišta: Polikarbonat ojačan vlaknima
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 60 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Norme/Propisi: EN 61000-6-4
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
Udar (rad): 30 g (EN 60068-2-27)
Vibracije (rad): prema IEC 60068-2-6: 5g, 150 Hz
Duljina skidanja izolacije: 9 mm
Općenito: Podrška je dostupna telefonom i na licu mjesta (primjenjuju se naknade).
Brzina prijenosa: 10/100/1000 Mbps
Maksimalni gubitak snage pri nominalnim uvjetima: 30 W (US = Min, Tamb = Max, DOI = Max)
Klasa zaštite: III (VDE 0106)
Tlak zraka (radni): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
Duljina prijenosa: 100 m (po segmentu)
Raspon napona napajanja: 12 V DC ... 57 V DC
Dopuštena vlažnost (skladištenje/transport): 10% ... 95% (bez kondenzacije)
Napomena o primjeni: Samo za industrijsku upotrebu
Potrošnja struje: 740 mA
Preostalo valovitost: 3,6 VPP (unutar dopuštenog raspona napona)
Funkcija: Funkcija
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
Interferentno zračenje: Interferentno zračenje
Otpornost na smetnje EN 61000˗6˗2
Pokazatelj statusa: LED diode: US1, US2 (napajanje), Kvar (kontakt alarma), 2 LED diode po Ethernet portu (veza/aktivnost i brzina)
Fizika prijenosa: Bakar
MTTF: 257,17 godina (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 126,12 godina (standard SN 29500, temperatura 40 °C, radni ciklus 34,25%); 25,76 godina (standard SN 29500, temperatura 60 °C, radni ciklus 100%)
Opskrba: Opskrba
Tlak zraka (skladištenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
Bez tvari koje smanjuju vlaženje boje: Da
Tipična potrošnja struje: 740 mA (pri US = 24 V DC i temperaturi okoline od 25 °C)
Maksimalna potrošnja struje: 2,5 A (US = Min, Tamb = Max, DOI = Max)
Napomena u vezi s vrstom priključka: Za napajanje koristite samo bakrene kabele s dopuštenim temperaturnim rasponom od -40 °C... 70 °C (pri Tamb = 60 °C)
Broj kanala: 16 (RJ45 portovi)
Prijenosni medij: bakar
Lokalna dijagnostika: napon napajanja US1/2 US1, US2 LED zelena; FAIL razne LED crvene; LINK LED statusa veze zelena
Posebne značajke: Proces razvoja certificiran prema IEC 62443-4-1; Kompatibilan s IEC 62443-4-2
Osnovna funkcionalnost: Prekidač s pohranjivanjem i prosljeđivanjem, kompatibilan s IEEE 802.3 standardima.
Funkcije prekidača: Funkcije prekidača
Dijagnostičke funkcije: RMON povijest; LLDP (Link Layer Discovery Protocol); SNMP zamke; zrcaljenje N:1 porta; ACD (Detection Address Conflict Detection); SysLog; CRC nadzor
Funkcije filtriranja: Kvaliteta usluge (8 klasa prioriteta); Klasa usluge; DiffServ/DSCP; Određivanje prioriteta portova; VLAN (do 32 VLAN-a); IGMP njuškanje/ispitivanje (v1/v2); Automatsko ispitivanje portova; Prošireno filtriranje višesmjernog emitiranja
IP konfiguracija: DHCP klijent; DHCP opcija 82 (Relay Agent); DHCP poslužitelj (baziran na skupu, baziran na portu); BootP; DCP (Discovery and Configuration Protocol)
Tablica MAC adresa: 32k
Upravljanje: Web-bazirano upravljanje (HTTP/HTTPS); Upravljanje korisnicima temeljeno na ulogama (LDAP, RADIUS); SNMPv1/v2/v3; Sučelje naredbenog retka (Telnet, SSH)
Redundancija: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podrška za velika stabla; LACP (Link Aggregation Control Protocol); Redundancija PROFINET S2 sustava
Dodatne značajke: Jumbo okviri (maks. 9600 bajtova); MMS i GOOSE prijenos (IEC 61850-8-1); Modbus/TCP prijenos
Sinkronizacija vremena: SNTP (Simple Network Time Protocol); gPTP (IEEE 802.1AS); IEEE 1588v2 (Transparentni sat)
Sigurnosne značajke: Sigurnosne značajke
Funkcionalnost: Funkcionalnost
Oznaka izlaza: Izlaz alarma
Digitalno:: Digitalno:
Ethernet (RJ45): Ethernet (RJ45)
Signalne LED diode: Prijem podataka, status veze
Priključak napajanja: putem COMBICON-a, maks. presjek vodiča 1,5 mm²
Ispitni postav: napajanje 24 V / funkcionalno uzemljenje 500 V DC 1 min; Ethernet sučelje / svi ostali potencijali 2,25 kV DC 1 min
Pokazatelji statusa i dijagnostike: LED diode: US1, US2 (napajanje), Kvar (kontakt alarma), 2 LED diode po Ethernet portu (Veza/Aktivnost i Brzina)
Napon napajanja (DC): 24 V DC (redundantno)
EMC sukladnost: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterij B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetska polja) Kriterij A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterij A; EN 61000-6-2 EN 61000-4-5 (prenapon) Kriterij A; EN 61000-6-2 EN 61000-4-6 (provodna otpornost) Kriterij A; EN 61000-6-2 EN 61000-6-4 (Emisije) Klasa A; EN 61000-6-2 EN 61000-6-4 (Provedene emisije) Klasa A
Napon upravljanja signalnim kontaktom: tipično 24 V DC
PROFINET klasa sukladnosti: Klasa sukladnosti B
Funkcija PROFINET uređaja: PROFINET uređaj; Brzo pokretanje
Sigurnost porta: temeljena na MAC-u, RADIUS (IEEE 802.1X), zaobilaženje MAC autentifikacije

Vrsta proizvoda: industrijski Ethernet preklopnik

LAN brzina prijenosa: 1000 MBit/s

Brzina prijenosa: 10 / 100 / 1000 MBit/s

Osnovna funkcionalnost: upravljani prekidač

Ethernet ulazi: 16

10/100/1000 MBit/s: 16 x

Jumbo okviri: da

Širina: 85 mm

Visina: 130 mm

Dubina: 115 mm

Tip: FL SWITCH TSN 2316

Sučelje: RJ45

: IP20

Radni napon: 24 V/DC

Maks. temperatura okoline: 60 °C

Min. temperatura okoline: -40 °C

UKCA: da
