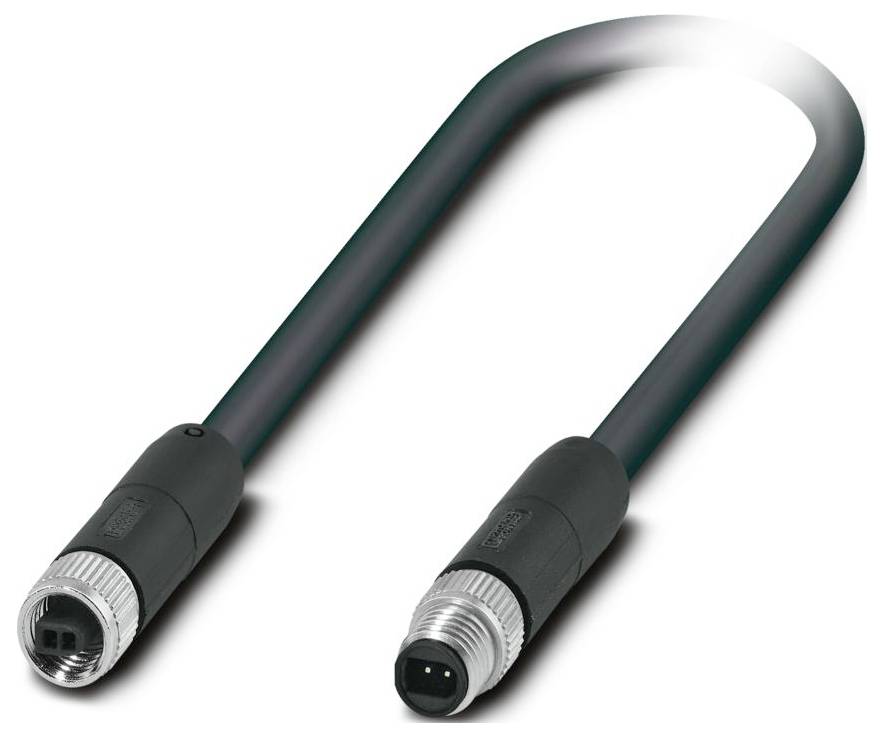

Phoenix Contact 1217524 spojni vod M8 ravni utikač na ravnu sklopku 2 m Broj polova: 2 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni vod
Konstrukcija
ravni utikač na ravnu sklopku
Standard utičnice
ethernet
Priključna strana A
M8 utikač, ravan
Priključna strana B
M8 utičnica, ravna
Tehnički list (PDF)
2 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
49,99 €
3
3% = 1,62 €
48,37 €
5
5% = 2,27 €
47,72 €
10
5% = 2,70 €
47,29 €
25
6% = 3,19 €
46,80 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (49,99 € / komad)
49,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Tehnički podaci
- Broj polova: 2
- Nazivni napon UN: 72 V DC
- Moment zatezanja: 0,2 Nm
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP65; IP67
- Temperatura okoline (radna): -20 °C ... 80 °C (kabel, fiksna instalacija)
- Standardi/propisi: IEC 63171-5
- Napomena: T1-SPE
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Razina onečišćenja: 3
- Materijal brtve: FKM
- Materijal kontaktne površine: Ni/Au
- Vanjski promjer kabela: 5,10 mm ±0,2 mm
- Sabirnički sustav: Ethernet
- Vanjsko kućište, materijal: PVC
- Materijal vodiča: kalajisane bakrene niti
- Duljina kabela: 2 m
- Presjek vodiča: 2x 0,34 mm²
- Zaštita: Napredna tehnologija zaštite
- Standardna oznaka: M8 konektor
- Indikator statusa: ne
- Vanjska ljuska, boja: crna
- Primjena: Standardna
- Prijenosni medij: bakar
- Otpor izolacije: ≥ 5 GΩ*km
- Materijal kontakta: Cu
- Dodjeljivanje veze: Dodjeljivanje veze
- Dostupan indikator statusa: ne
- Materijal nosača kontakta: PP
- UL AWM stil: 2095 (80°C / 300V)
- Zaštićeno: da
- Vrsta kabela: Jednoparni Ethernet PVC fleksibilni crni [97B]
- Struktura vodiča signalne linije: 7x
- AWG signalna linija: 22
- Promjer žice uključujući izolaciju: 1,65 mm
- Materijal za izolaciju vodiča: pjenasti PE
- Jedna žica, boja: bijela, plava
- Debljina vanjske stijenke: 0,55 mm
- Ukupno použavanje: 1 par s punilima použavanim po dužini
- Nazivni napon kabela: 300 V
- Minimalni radijus savijanja, trajno ugrađen: 4 x D
- Najmanji radijus savijanja, trajno ugrađen: 21 mm
- Otpornost na plamen: prema FT-2
- Broj kabelskih utičnica: 1
- Ciklusi parenja: ≥ 100
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Maksimalni otpor vodiča: ≤ 59,4 Ω/km
- Konstrukcija vodiča: 1 x 2 x AWG 22/7, S/FTP
- Optička pokrivenost zaslona: 80%
- Karakteristična impedancija: 100 Ω ± 15 Ω (na 20 MHz)
- M8: M8
- Parno povlačenje: 2 žice po paru
- Materijal tijela ručke: TPU, otporan na plamen, samogasiv
- Materijal vijaka: Lijevani cink, poniklan
- Vrsta senzora: Ethernet s jednim parom
- Vrsta/kategorija signala: Jednoparni Ethernet CAT B (IEC 63171)
- Brzina prijenosa: do 10 Mbit/s
- Dimenzionalni crtež: Dijagram pinova Ethernet s jednom paricom, 2-pinski
- Dizajn: M8 utičnica, ravna, 2-pinska, oklopljena (Advanced Shielding Technology), kodiranje: SPE
- Kontakt | Boja (oznaka signala) | Kontakt (opcionalno): 1 (utikač) | WH (RX/TX+) | 1 (utičnica); 2 (utikač) | BU (RX/TX-) | 2 (utičnica)
- Jednoparični Ethernet PVC fleksibilni crni [97B]: Jednoparični Ethernet PVC fleksibilni crni [97B]
- Tip
SPE-T1-M8MSM/2,0-97B/M8FSF
- Vrsta proizvoda
spojni vod
- Konstrukcija
ravni utikač na ravnu sklopku
- Standard utičnice
ethernet
- Priključna strana A
M8 utikač, ravan
- Priključna strana B
M8 utičnica, ravna
- Broj polova
2
- Duljina kabela
2 m
- Materijal plašta
PVC
- Nazivni napon
72 V/DC
- Vanjski Ø
5.10 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Tip navoja, strana za priključivanje
M8
- Vrsta navoja, kabelski priključak i montaža
M8
- Boja kabela
crna
- Kontaktni materijal
bakar
- Površina kontakta
Ni/Au
IP65
IP67
- Posebne značajke
oklopljen
- Min. temperatura
-20 °C
- Maks. temperatura
80 °C
- Proizvođač-br. dijela
1217524
- Sadržaj
1 St.
- Promjer
5.10 mm
- Kabel-Ø do
5.10 mm
- Područje kabelskog Ø
5.10 mm (max)
- Nazivni napon
72 V
- Zaštićeno
da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3566666 Phoenix Contact 1217524 spojni vod M8 ravni utikač na ravnu sklopku 2 m Broj polova: 2 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3566666 Phoenix Contact 1217524 spojni vod M8 ravni utikač na ravnu sklopku 2 m Broj polova: 2 1 St.
Opis
Mrežni kabel, jednoparni Ethernet CAT A (10 Mbps), 2-pinski, PVC, crni, oklopljeni (Advanced Shielding Technology), ravni M8-SPE / IP67 utikač na ravni M8-SPE / IP67 utičnicu, duljina kabela: 2 m
