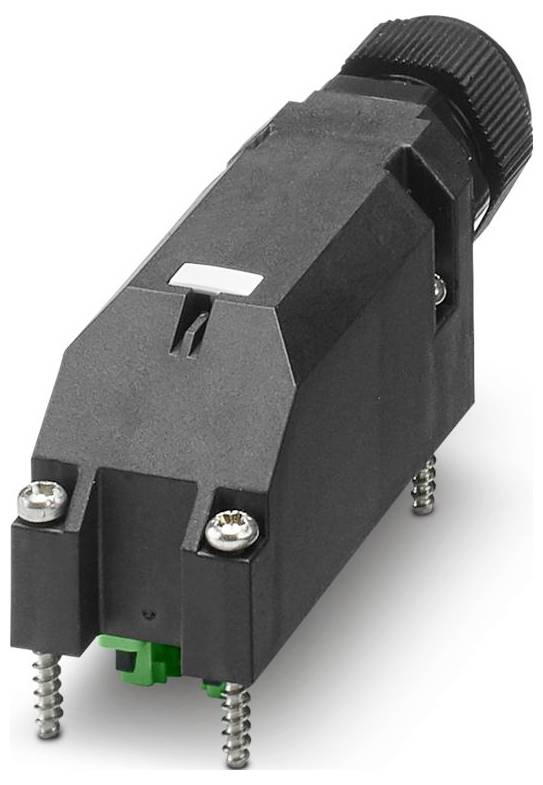

Phoenix Contact 1197646 priključni poklopac M8 Broj polova: 3 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
priključni poklopac
Priključna strana A
M8
Broj polova
3
Nazivni napon
24 V/DC
Nazivna struja
8 A
Tehnički list (PDF)
3 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
19,99 €
3
5% = 0,99 €
19,00 €
5
7% = 1,39 €
18,60 €
10
9% = 1,75 €
18,24 €
25
10% = 1,95 €
18,04 €
50
11% = 2,28 €
17,71 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (19,99 € / komad)
19,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Tehnički podaci
- Broj polova: 3
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Utični vijčani priključak
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP67
- Temperatura okoline (radna): -25 °C ... 80 °C
- Materijal brtve: CR/NBR
- Vanjski promjer kabela: 6 mm ... 12 mm
- Napomena u vezi s dokumentacijom: Za detalje o korištenim PCB konektorima pogledajte tehničke podatke artikla MC 1.5/10-STF-3.5 - 1847204
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Primjena: Standardna
- Broj utora: 10
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 8 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 2 A
- Vrsta priključka senzora/aktuatora: Utičnica M8
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 / 4;9 / 4 (A) = 9 / 4;10 / 4 (A) = 10 / 4;1-10 / 1 (+24V) = UN;1-10 / 3 (0V) = 0V
- Dostupan indikator statusa: ne
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine na strani glavnog kabela: kalajisan
- Presjek fleksibilnog signalnog kabela: 0,14 mm² ... 1,5 mm²
- Presjek fleksibilnog priključka za napajanje: 0,14 mm² ... 1,5 mm²
- Presjek fleksibilnog signalnog kabela AWG: 26 ... 16
- Presjek fleksibilnog AWG priključka za napajanje: 26 ... 16
- Duljina skidanja izolacije signalne žice: 7 mm
- Duljina skidanja izolacije s plašta: 70 mm (glavni kabel)
- Moment zatezanja vijka poklopca: 1 Nm
- Nosilac materijala kontaktnog kabela na strani glavnog kabela: PA
- Veličina ključa za spojnu maticu: 24 mm
- Veličina ključa za sigurnosne matice: 24 mm
- Materijal kabelske uvodnice: PA 6 (kabelska uvodnica)
- Vrsta ambalaže
Piece
- Tip
SACB-C-H180-10/3-M8 HD
- Vrsta proizvoda
priključni poklopac
- Priključna strana A
M8
- Broj polova
3
- Nazivni napon
24 V/DC
- Nazivna struja
8 A
- Nazivna struja - zaokružena
8 A
- Poprečni presjek priključka (maks.)
1.5 mm²
- Vanjski Ø
6 mm
12 mm
- Priključak
priključni vijčani spoj
- Tip navoja, strana za priključivanje
M8
- Vrsta navoja, kabelski priključak i montaža
M8
- Površina kontakta
pocinkovano
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Proizvođač-br. dijela
1197646
- Sadržaj
1 St.
- Promjer
12 mm
- Kabel-Ø do
12 mm
- Promjer kabela od
6 mm
- Područje kabelskog Ø
6 - 12 mm
- Radni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565984 Phoenix Contact 1197646 priključni poklopac M8 Broj polova: 3 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3565984 Phoenix Contact 1197646 priključni poklopac M8 Broj polova: 3 1 St. Piece
Opis
Poklopac priključka, Primjena: Standardna, Vrsta priključka: Metalna utičnica M8, Broj utora: 10, Broj polova: 3, Konfiguracija utora: jednostruka, Pokazatelj statusa: ne, Univerzalni; Priključak glavnog voda: Utična vijčana stezaljka 180°, Zaštita: ne
