Slika slična

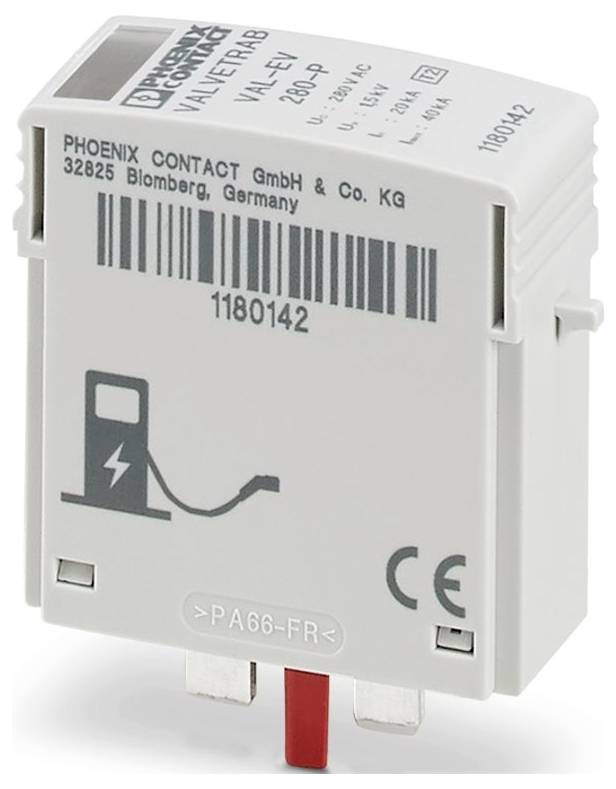

Phoenix Contact 1180142 VAL-EV 280-P utikač za prenaponsku zaštitu 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (69,99 € / komad)
69,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VALVETRAB MS
- IEC ispitna klasa: II; T2
- Dizajn: Dvodijelni utični modul montažne šine
- Broj polova: 1
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 240/415 V AC (TN); 240/415 V AC (TT)
- Vrsta priključka: utični
- Širina: 17,5 mm
- Visina: 52,4 mm
- Dubina: 55,4 mm
- Jedinica podjele: 1 TE
- Boja: svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6
- Smjer djelovanja: 1L-N/PE
- Maksimalni kontinuirani napon UC: 280 V AC
- Struja zaštitnog vodiča IPE: ≤ 0,45 mA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Vrijeme odziva tA: ≤ 25 ns
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 80 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012.
- Vrsta montaže: na osnovni element
- EN Vrsta: T2
- Sustav napajanja IEC: TN;TT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6
- Grupa materijala: I
- Zaštitni putovi: LN
- Potrošnja energije računala u stanju pripravnosti: ≤ 150 mVA
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Razina zaštite Up: ≤ 1,5 kV
- Preostali napon Ures: ≤ 1,5 kV (na In); ≤ 1,3 kV (na 10 kA); ≤ 1,2 kV (pri 5 kA); ≤ 1,1 kV (pri 3 kA)
- Ponašanje TOV-a na UT: 415 V AC (5 s / način rada pri otkazivanju); 440 V AC (120 min / način rada pri sigurnom kvaru)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Sposobnost podnošenja kratkog spoja ISCCR: 25 kA
- Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 125 A (gG)
- Vrsta proizvoda
utikač za prenaponsku zaštitu
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1180142
- Vrsta
2
- dim.
(Š x V x D) 17.5 x 52.4 x 55.4 mm
- Širina
17.5 mm
- Visina
52.4 mm
- Dubina
55.4 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565679 Phoenix Contact 1180142 VAL-EV 280-P utikač za prenaponsku zaštitu 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3565679 Phoenix Contact 1180142 VAL-EV 280-P utikač za prenaponsku zaštitu 1 St.
Opis
CHARX protect basic, zamjenski utikač za odvodnike prenapona serije proizvoda VALVETRAB EV-T2 za LN liniju.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
