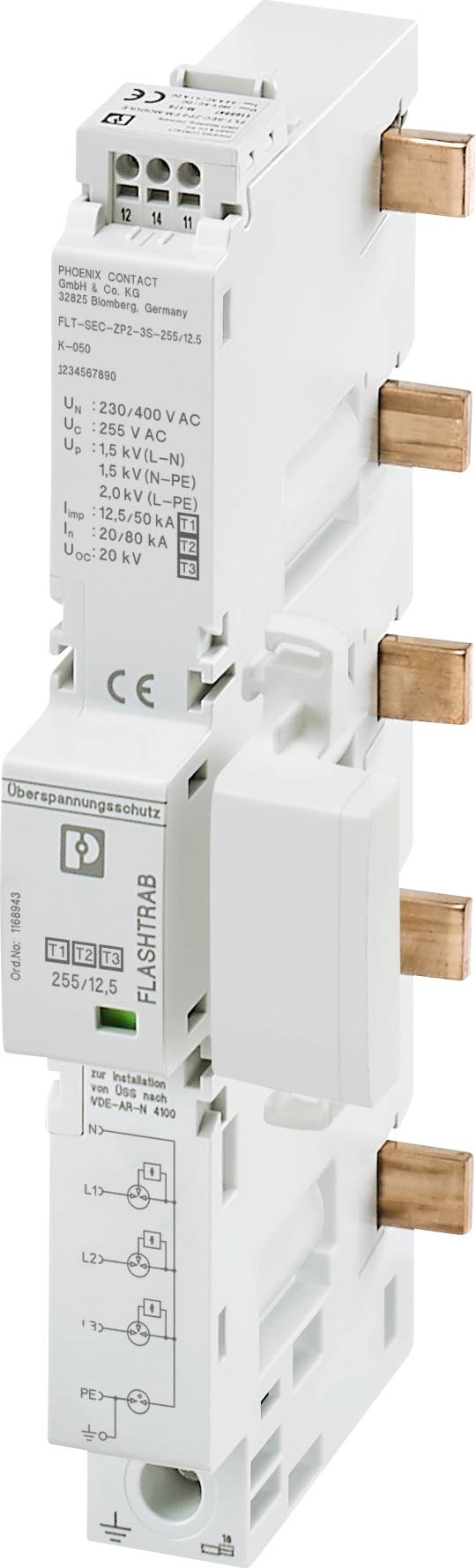

Električni preklopni uređaj u bijeloj boji s više bakrenih priključaka, pogodan za integraciju u sklopni sustav za upravljanje naponom.

Električni preklopni uređaj u bijeloj boji s više bakrenih priključaka, pogodan za integraciju u sklopni sustav za upravljanje naponom.

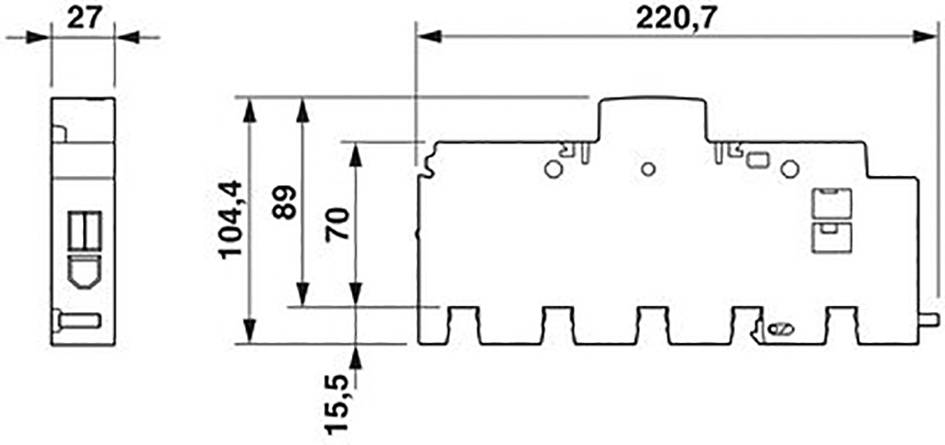

Tehnički nacrt električnog komponenta s mjerama: duljina 220,7 mm, visina 104,4 mm, širina 27 mm.

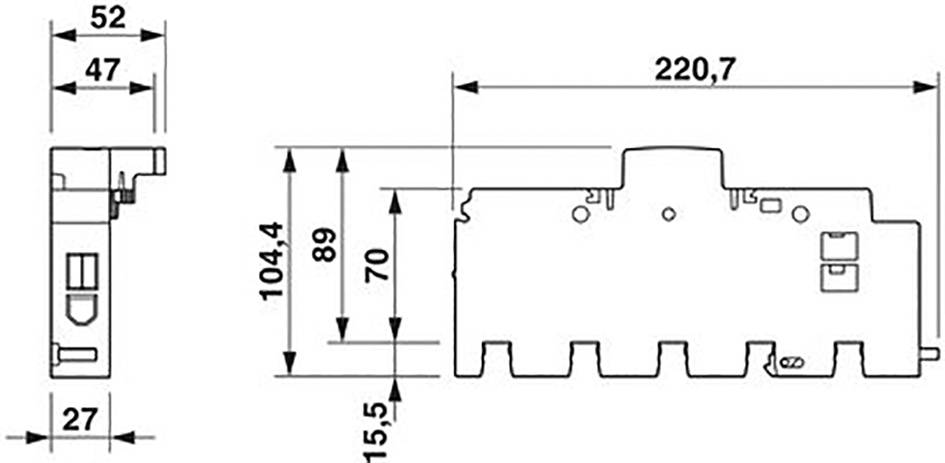

Tehnički nacrt električnog komponenta s mjerama. Lijevo: bočni pogled, visina 52 mm, širina 27 mm. Desno: prednji pogled, širina 220,7 mm.

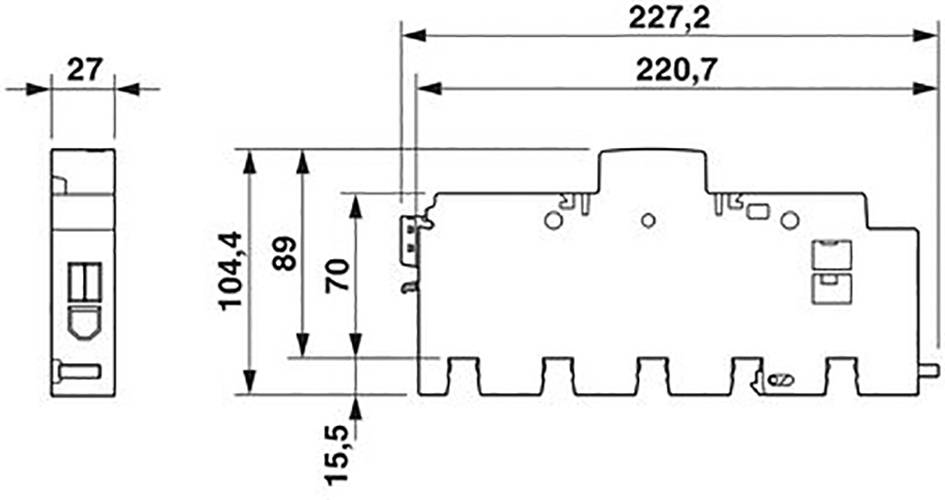

Tehnički nacrt električnog uređaja s mjernim oznakama: visina 104,4 mm, širina 227,2 mm, dubina 27 mm.

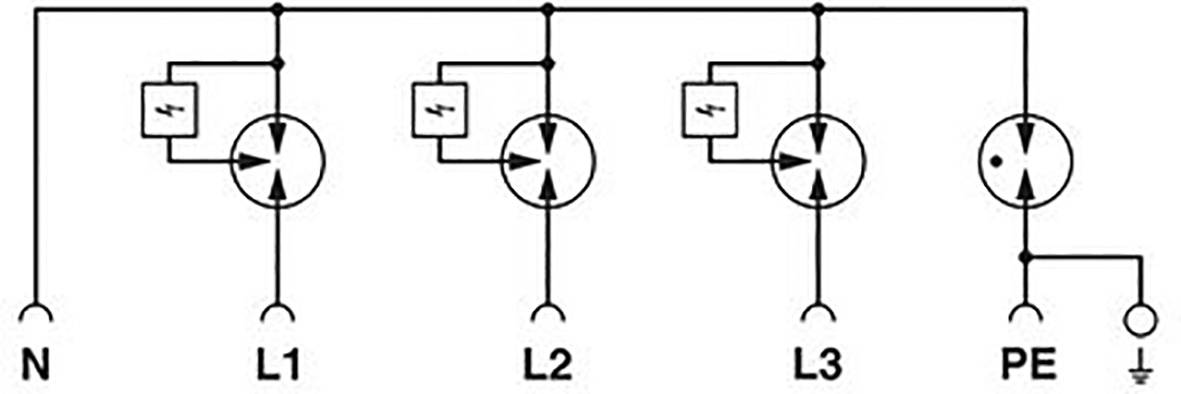

Električna shema prikazuje faze L1, L2, L3 i neutralni vodič N, svaki s kontrolnim svjetlima. Uzemljenje je spojeno s PE vodičem.

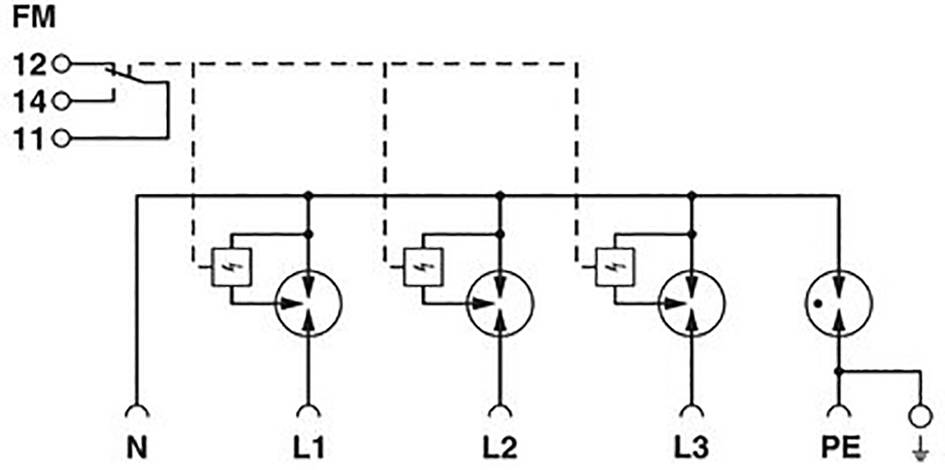

Električna shema trofaznog elektromotora sa osiguračima i uzemljenjem. Povezivanje između L1, L2, L3 i neutralnog vodiča N.

1/6

Phoenix Contact

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,14.12.

Broj

kom. - zaliha Njemačka

Ukupno (485,00 € / komad)

485,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštitni putevi: LN / L-PE / N-PE
Podjela jedinica: 1,5 TE
Vrsta montaže: sabirnica 40 mm
Materijal kućišta: PA 6.6
Stupanj nečistoće: 2
Klasa zapaljivosti prema UL 94: V-0
Dizajn: Jednodijelni sabirnički modul
Broj polova: 4
Neispravna zaštita od prenapona poruke: vizualna, daljinska poruka putem opcijskog modula
Maksimalni kontinuirani napon UC: 255 V / AC
Čvrstoća kratkog spoja ISCCR: 25 kA
Maksimalni rezervni osigurač s ožičenjem grananja: 160 A (gG)
Vrsta priključka: vijčani spoj
Navoj vijka: M6

Vrsta proizvoda: kombinirani odvodnik

Propuštanje: 20 kA

Nazivni napon: 240 V/AC
415 V/AC

Radna temperatura: -40 °C – +80 °C

: IP20

Proizvođač-br. dijela: 1168943

Boja: svijetlosiva

Norme: IEC 61643-11 2011
EN 61643-11 2012 + A11: 2018

dim.: (Š x V x D) 27 x 222.7 x 104.4 mm

Širina: 27 mm

Visina: 222.7 mm

Dubina: 104.4 mm

Sadržaj: 1 St.

Težina: 0

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2435735 Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 kombinirani odvodnik 20 kA 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2435735 Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 kombinirani odvodnik 20 kA 1 St.

Opis

Vaše prednosti:
Univerzalna upotreba - Uklapa se u svaki ormar za brojilo bez obzira na proizvođača zahvaljujući uskoj ukupnoj širini od samo 27 mm
Ugradnja u predmjeračko područje zahvaljujući sukladnosti s primjenjivim pravilom VDE-AR-N 4100-potvrđeno VDE odobrenjem
Sigurna montaža bez alata zahvaljujući univerzalnom zaključavanju na debljinama tračnica od 5 mm i 10 mm
Integracija u sustav upravljanja zgradom s opcijskim telekomunikacijskim modulom

Odvodnik groma, prema Tipu 1 / Klasi I, za trofazne mreže napajanja, s kombiniranim položenim N i PE (L1, L2, L3, PEN). Za izjednačavanje potencijala za zaštitu od munje prema klasama zaštite od munje III i IV. Za montažu na sustave sabirnica od 40 mm.

Ovaj tekst je strojno preveden.

Napomene

Opis

Vaše prednosti:
Univerzalna upotreba - Uklapa se u svaki ormar za brojilo bez obzira na proizvođača zahvaljujući uskoj ukupnoj širini od samo 27 mm
Ugradnja u predmjeračko područje zahvaljujući sukladnosti s primjenjivim pravilom VDE-AR-N 4100-potvrđeno VDE odobrenjem
Sigurna montaža bez alata zahvaljujući univerzalnom zaključavanju na debljinama tračnica od 5 mm i 10 mm
Integracija u sustav upravljanja zgradom s opcijskim telekomunikacijskim modulom

Odvodnik groma, prema Tipu 1 / Klasi I, za trofazne mreže napajanja, s kombiniranim položenim N i PE (L1, L2, L3, PEN). Za izjednačavanje potencijala za zaštitu od munje prema klasama zaštite od munje III i IV. Za montažu na sustave sabirnica od 40 mm.

Ovaj tekst je strojno preveden.

Napomene
