Phoenix Contact 1107892 DC/DC pretvarač 24 V/DC 1.5 A Content 1 St.

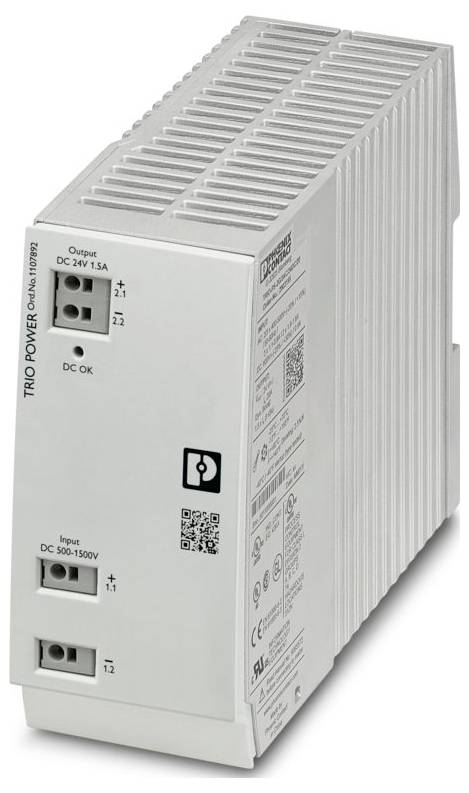

Phoenix Contact 1107892 DC/DC pretvarač 24 V/DC 1.5 A Content 1 St.-0
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Ukupno (109,99 € / komad)
109,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact 1107892 DC/DC pretvarač 24 V/DC 1.5 A

Više informacija

Tehnički podaci

  • Obitelj proizvoda: TRIO POWER
  • Vrsta priključka: Push-in priključak
  • Širina: 48 mm
  • Visina: 130 mm
  • Boja: zelena
  • Uvjeti okoline: Uvjeti okoline
  • Vrsta zaštite: IP20
  • Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
  • Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
  • Norme/Propisi: EN 61000-6-4
  • Vrsta montaže: montaža na DIN šinu
  • Izolacijska svojstva: Izolacijska svojstva
  • Kategorija prenapona: Kategorija prenapona
  • Stupanj nečistoće: 2
  • Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (prema IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
  • Duljina skidanja izolacije: 10 mm
  • Min. presjek fleksibilnog vodiča: 1 mm²
  • Maks. presjek fleksibilnog vodiča: 2,5 mm²
  • Min. presjek krutog vodiča: 1 mm²
  • Presjek krutog vodiča maks.: 4 mm²
  • Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
  • Frekvencijski raspon: 0,15 MHz ... 80 MHz
  • Razred zaštite: II
  • Raspon ulaznog napona: 500 V DC ... 1500 V DC
  • Raspon ulaznog napona: 450 V DC ... 1650 V DC
  • Ulaz u široko područje: ne
  • Maksimalni naponski otpor: ≤ 1800 V DC 1 s
  • Integral struje ulaska (I²t): tip. 0,15 A²s
  • Potrošnja struje: tip. 85 mA (450 V DC); tip. 30 mA (1500 V istosmjerne struje)
  • Odabir prikladnog osigurača za zaštitu ulaza: 1 A (gPV)
  • Učinkovitost: tip. 88% (500 V DC); tip. 87% (900 V DC); tip. 83% (1500 V istosmjerne struje)
  • Nazivni izlazni napon: 24 V DC ±3 %
  • Nazivna izlazna struja (IN): 1,5 A
  • Otpornost na kratki spoj: da
  • Sigurnost u praznom hodu: da
  • Mogućnost povratnog napajanja: ≤ 35 V DC
  • Zaštita od prenapona na izlazu (OVP): ≤ 30 V DC
  • Preostalo valovanje:< 40 mVSS (valovanje);< 50 mVSS (šum)
  • Vrijeme porasta: ≤ 30 ms (UOUT (10 % ... 90%)
  • Mogućnost serijskog spajanja: ne
  • Maksimalni gubitak snage u praznom hodu:< 1,1 W (500 V istosmjerne struje);< 1,4 W (900 V istosmjerne struje);< 2,4 W (1500 V istosmjerne struje)
  • Maksimalni gubitak snage pri nazivnom opterećenju:< 4,2 W (500 V istosmjerne struje);< 5,5 W (900 V istosmjerne struje);< 7,5 W (1500 V istosmjerne struje)
  • Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
  • Zaštita sekundarne strane: elektronička
  • Ulaz: 3 kV (razina ozbiljnosti ispitivanja)> 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
  • Izlaz: 0,5 kV (razina ozbiljnosti ispitivanja 2 - simetrično); 1 kV (razina ozbiljnosti ispitivanja 2 - asimetrično)
  • Vrste signalizacije: LED
  • Broj faza: 1
  • Ulazni/izlazni napon izolacije: 4,2 kV DC (tipsko ispitivanje); 2,6 kV DC (ispitivanje jedinice)
  • MTBF (IEC 61709, SN 29500):> 3.300.000 sati (25 °C);> 1.760.000 sati (40 °C);> 740.000 sati (60 °C)
  • Dimenzija ugradnje: Dimenzija ugradnje
  • Upute za montažu: može se slagati: vodoravno 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), okomito 50 mm
  • Zaštitni premaz: ne
  • Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
  • Materijal kućišta: plastika
  • Radna nadmorska visina: ≤ 4000 m (> 2000 m, smanjenje snage: 10%/1000 m)
  • Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
  • Udar: 11 ms, 15 g, po prostornom smjeru (prema IEC 60068-2-27)
  • Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
  • Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
  • Provedene emisije: Provedene emisije
  • Interferentno zračenje: Interferentno zračenje
  • Statičko pražnjenje: Statičko pražnjenje
  • Kontaktno pražnjenje: 4 kV (razina ozbiljnosti ispitivanja 2)
  • Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
  • Napomena: Kriterij A
  • Elektromagnetsko RF polje: Elektromagnetsko RF polje
  • Jačina ispitnog polja: 3 V/m (razina ozbiljnosti ispitivanja 1)
  • Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
  • Prenaponski udar: Prenaponski udar
  • Provedena interferencija: Provedena interferencija
  • Napon: 10 V (razina ozbiljnosti ispitivanja 3)
  • Padovi napona: Padovi napona
  • Kriteriji: Kriteriji
  • Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
  • Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
  • Tipični napon nacionalne mreže: 500 V DC; 1500 V DC
  • Vrsta napona napajanja: DC
  • Odaberite odgovarajući osigurač za zaštitu ulaza: 1500 V DC
  • Rad istosmjernom strujom: Rad istosmjernom strujom
  • Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
  • Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%, 10 Hz);< 0,1% (promjena ulaznog napona ±10%)
  • Izlazna snaga: 36 W
  • Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, min.: 1 mm²
  • Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, maks.: 2,5 mm²
  • Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, min.: 1 mm²
  • Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, maks.: 2,5 mm²
  • Presjek vodiča AWG min: 18
  • Presjek vodiča AWG max: 12
  • Razmak ugradnje desno/lijevo: 0 mm / 0 mm
  • Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
  • Standard - Električna sigurnost: EN 62109-1:2011
  • Standard - Zaštitni iznimno niski napon: IEC 62109-1:2011 (SELV)
  • Standard - Sigurno odvajanje: DIN VDE 0100-410
  • UL odobrenja: UL 62109-1:2014; UL 1741
  • Materijal kućišta: Polikarbonat
  • Emisija interferencije: Emisija interferencije
  • Otpornost na smetnje: EN 61000-6-2:2005
  • Izlaz signala: LED indikator statusa: Izlaz signala: LED indikator statusa
  • Oznaka signalizacije: DC OK
  • Indikator statusa: LED "DC OK" zeleno
  • Ulaz/Izlaz: nebalansiran
  • Napon radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa A Područje primjene: Industrija
  • Zračenje radio smetnji prema normi EN 55011: EN 55011 (EN 55022) Klasa A Područje primjene: Industrija
  • DC OK: UOUT> 0,9 x UN (UN = 24 V DC)
  • Napomena u vezi s prikazom statusa: UOUT> 21,5 V: LED svijetli
  • Dubina uređaja (montažna šina): 115 mm (Dubina uređaja (montažna šina))
  • IEC 62109-1: II
Vrsta proizvoda

DC/DC pretvarač

Tip

TRIO-PS-2G/1500DC/24DC/1.5

Ulazni napon (min.)

450 V/DC

Ulazni napon (maks.)

1650 V/DC

Izlazni napon

24 V/DC

Izlazna struja maks.

1.5 A

Izlazna struja (maks.) - zaobljena

1.5 A

Priključak

Push-in priključak s oprugom

Radna temperatura (min.)

-25 °C

Radna temperatura (maks.)

70 °C

dim.

(D x Š x V) 115 x 48 x 130 mm

Visina

130 mm

Dužina

115 mm

Širina

48 mm

Sadržaj

1 St.

Dubina

121 mm

IP20

Ugradbena visina

130 mm

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564296 Phoenix Contact 1107892 DC/DC pretvarač 24 V/DC 1.5 A Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3564296 Phoenix Contact 1107892 DC/DC pretvarač 24 V/DC 1.5 A Content 1 St.

Opis

TRIO POWER primarni preklopni DC/DC pretvarač s utičnim konektorom za montažu na DIN šinu, ulaz: 1500 V DC, izlaz: 24 V DC / 1,5 A

Ovaj tekst je strojno preveden.
