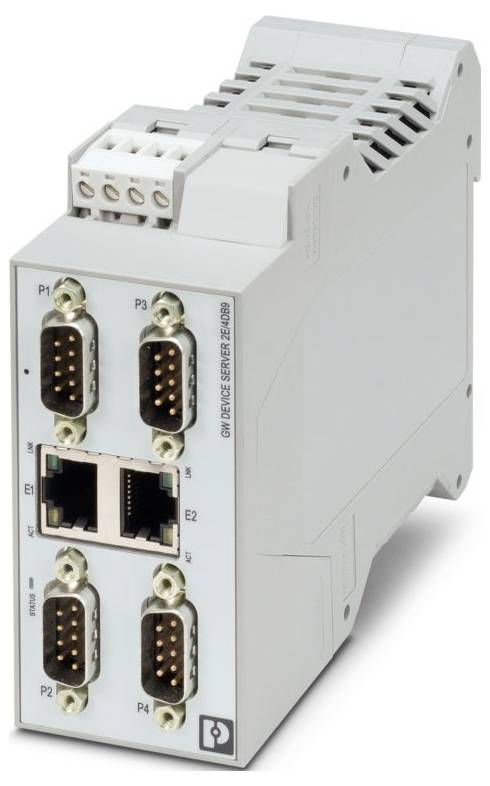

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 sučeljni pretvarač RJ-45, D-SUB9 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.505,00 € / komad)
1.505,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: D-SUB-9 konektor
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,20 mm² ... 2,50 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 45 mm
- Visina: 99 mm
- Dubina: 115 mm
- Boja: siva
- Materijal kućišta: PA 6.6
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina:< 2000 m
- Norme/propisi: EN 55022, EN 55024
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- ATEX: DEMKO 18ATEX 2026X: II 3 G
- Ex ec IIC T4 Gc
- IECEx: IECEx UL 18.0023X
- Ex ec IIC T4 Gc
- UL, SAD / Kanada: Klasa I, Div. 2, Grupe A, B, C, D T4A
- Duljina prijenosa: ≤ 1200 m
- Raspon napona napajanja: 10,8 V DC ... 30 V DC (preko utične vijčane stezaljke COMBICON)
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Signal: Ethernet; PROFINET; Modbus
- Funkcija: Funkcija
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Interferentno zračenje: Interferentno zračenje
- Ispitivanje štetnih plinova: ISA-S71.04-1985 G3 Grupa oštre zaštite A
- Otpornost na smetnje: EN 61000-6-2:2005
- Podržani protokoli: PROFINET, Modbus ASCII/RTU/TCP
- Otpor završetka: 120 Ω (konfigurabilno)
- Opskrba: Opskrba
- Otpornost na vibracije prema EN 60068-2-6/IEC 60068-2-6:
- Udar prema EN 60068-2-27/IEC 60068-2-27:
- Tipična potrošnja struje: 110 mA (24 V DC)
- Maksimalna potrošnja struje: 120 mA (24 V DC)
- Broj kanala: 2
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- UL, SAD: UL 61010-1
- CCCex - Napomena: Korištenje u potencijalno eksplozivnim atmosferama nije dopušteno u Kini.
- Ex-Data: Ex-Data
- Upravljanje: Upravljanje putem weba
- Broj priključaka: 4
- Galvanska izolacija: IEC UL 61010-1 (VCC // Ethernet)
- MTBF: 63,5 godina (Telcordia standard, temperatura: 25 °C, opterećenje: 50%, faktor okoliša = 1,0); 42,3 godine (Telcordia standard, temperatura: 40 °C, opterećenje: 50%, faktor okoliša = 1,5)
- Brzina serijskog prijenosa: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kbit/s
- Ispitni napon podatkovnog sučelja/podatkovnog sučelja: 1,5 kVrms (50 Hz, 1 min.)
- Ispitni napon sučelja/napajanja podataka: 1,5 kVrms (50 Hz, 1 min.); 1,5 kVrms
- Pokazatelji statusa i dijagnostike: LED diode: Status, ACT/LNK (Ethernet podatkovni promet)
- Web poslužitelj: da
- Pomoćni protokoli: ARP, DHCP (klijent), PING
- Podaci: RS-232: Podaci: RS-232
- Raspored pinova: 3, 5, 7
- Format/kodiranje datoteke: 5/6/7/8 podatkovnih bitova, 1/2 stop bita, paritet: Nema/Par/Nepar/Označeno/Prazno
- Kontrola protoka podataka/protokoli: Softversko rukovanje, Xon/Xoff ili hardversko rukovanje RTS/CTS
- Podaci: RS-422: Podaci: RS-422
- Podaci: RS-485: Podaci: RS-485
- Modbus/TCP klijent: Modbus/TCP klijent
- Broj Modbus TCP klijenata: 96
- Podaci: PROFINET, MODBUS TCP: Podaci: PROFINET, MODBUS TCP
- Vrsta proizvoda
sučeljni pretvarač
- Sučelja (Advantech)
RJ-45
D-SUB9
- Tip
GW PN/MODBUS 2E/4DB9
- Min. radna temperatura
-40 °C
- Pogonska tempratura
-40 °C (min)
- dim.
(Š x V x D) 45 x 99 x 115 mm
- Maks. potrošnja struje
120 mA
- Visina
99 mm
- Širina
45 mm
- Proizvođač-br. dijela
1105710
- Izvedba
montažne šine
- Dubina
115 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 sučeljni pretvarač RJ-45, D-SUB9 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 sučeljni pretvarač RJ-45, D-SUB9 1 St.
Opis
GW PN/MODBUS... omogućuje dvosmjernu komunikaciju između PROFINET i Modbus protokola. Uključuje dva RJ45 priključka i četiri D-SUB-9 priključka.
