Phoenix Contact 1085179 FL SWITCH 1004N-FX ST industrijski Ethernet preklopnik 100 MBit/s

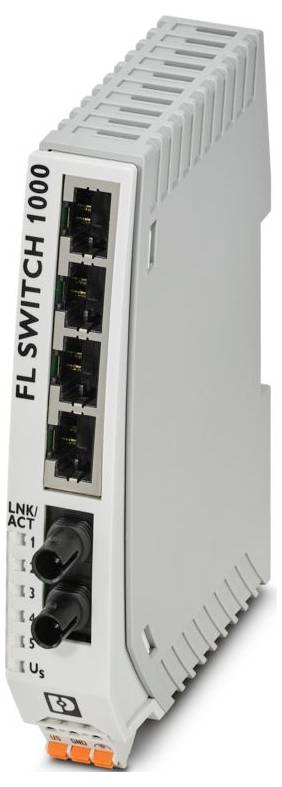

Phoenix Contact 1085179 FL SWITCH 1004N-FX ST industrijski Ethernet preklopnik 100 MBit/s-0
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava sri,11.11.
Broj
Ukupno (239,99 € / komad)
239,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Obitelj proizvoda: Neupravljani preklopnik 1000
  • Vrsta priključka: Utični opružni priključak
  • Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
  • Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
  • Presjek vodiča AWG: 24 ... 12
  • Širina: 22,5 mm
  • Visina: 117 mm
  • Dubina: 84 mm
  • Materijal kućišta: Polikarbonat ojačan vlaknima
  • Uvjeti okoline: Uvjeti okoline
  • Vrsta zaštite: IP30
  • Temperatura okoline (radna): -10 °C ... 60 °C
  • Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
  • Nadmorska visina: 2000 m (maksimalno)
  • Norme/Propisi: EN_61000-6-4:2019
  • Vrsta montaže: montaža na DIN šinu
  • Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
  • Udar (rad): 30 g (EN 60068-2-27)
  • Vibracije (rad): prema IEC 60068-2-6: 5g, 150 Hz
  • Oznaka: Priključak: Napajanje
  • Duljina skidanja izolacije: 10 mm
  • Sukladnost/Odobrenja: Sukladnost/Odobrenja
  • Brzina prijenosa: 100 Mbit/s (puni dupleks)
  • Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
  • Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 2,5 mm²
  • UL, SAD/Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
  • Klasa I, Div. 2, Grupe A, B, C, D, T4
  • Klasa I, Zona 2, Grupa IIC, T4
  • Maksimalni gubitak snage pri nominalnim uvjetima: 2,196 W (pri 24 V DC)
  • Broj sučelja: 1
  • Tlak zraka (radni): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
  • Duljina prijenosa: 8 km (optički kabel s FG 62,5/125 0,7 dB/km F1000); 5,71 km (optički kabel s FG 50/125 0,7 dB/km F1200)
  • Raspon napona napajanja: 9 V DC ... 32 V istosmjerne struje; 18 V izmjenične struje ... 30 V AC (50/60 Hz)
  • Tehnologija povezivanja: Tehnologija povezivanja
  • Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
  • Napomena o primjeni: Samo za industrijsku upotrebu
  • Preostalo valovitost: 3,6 VPP (unutar dopuštenog raspona napona)
  • Interferentno zračenje: Interferentno zračenje
  • Imunost: EN 61000-6-2:2019
  • Indikator statusa: LED diode: US, Link i Activity po portu
  • Fizika prijenosa: Višemodni optički kabel
  • MTTF: 115,1 godina (standard MIL-HDBK-217F, temperatura 25 °C, radni ciklus 100%); 427,5 godina (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 279,5 godina (standard Telcordia, temperatura 25 °C, radni ciklus 21%) (5 dana u tjednu, 8 sati dnevno))
  • Opskrba: Opskrba
  • Tlak zraka (skladištenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
  • Tipična potrošnja struje: 60 mA (pri 24 V DC)
  • Maksimalna potrošnja struje: 244 mA (pri 9 V DC)
  • Napomena u vezi s vrstom veze: Automatsko pregovaranje i Automatsko križanje
  • Broj kanala: 1 (ST-Multimode)
  • Prijenosni medij: bakar; optički kabel
  • Ograničenje upotrebe: Ograničenje upotrebe
  • EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
  • Osnovna funkcionalnost: Neupravljani prekidač; Automatsko pregovaranje; Način prebacivanja s pohranjivanjem i prosljeđivanjem
  • Funkcije prekidača: Funkcije prekidača
  • Tablica MAC adresa: 2k
  • Dodatne značajke: 100BASE-TX/100BASE-FX (IEEE 802.3u); Prioritizacija kvalitete usluge (QoS) (IEEE 802.1p); Energetski učinkovit Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
  • Sigurnosne značajke: Sigurnosne značajke
  • Funkcionalnost: Funkcionalnost
  • priključiv: da
  • Ethernet (RJ45): Ethernet (RJ45)
  • Signalne LED diode: Prijem podataka, status veze
  • Priključak napajanja: putem COMBICON-a, maks. presjek vodiča 2,5 mm²
  • Ethernet (optičko vlakno): Ethernet (optičko vlakno)
  • Valna duljina: 1300 nm
  • Minimalna snaga prijenosa: -20 dBm
  • Maksimalna snaga odašiljanja: -14 dBm
  • Minimalna osjetljivost prijemnika: -32 dBm
  • Maksimalna osjetljivost prijemnika: 0 dBm
  • Pokazatelji statusa i dijagnostike: LED diode: US, Link i Activity po portu
  • Ulazni međuspremnik: 768 kbit
  • Izlazni međuspremnik: 768 kbit
  • Napon napajanja (DC): 24 V DC
  • Odredba o naknadama: Odredba o naknadama
  • PROFINET klasa sukladnosti: Klasa sukladnosti A
  • Napon napajanja (AC): 24 V AC (50/60 Hz)
  • FCC: Naslov 47 Dio 15 Pododjeljak B: 2018 Klasa A
Vrsta proizvoda

industrijski Ethernet preklopnik

LAN brzina prijenosa

100 MBit/s

Brzina prijenosa

100 MBit/s

Osnovna funkcionalnost

neupravljani prekidač

Ethernet ulazi

4

Broj 10/100 Mbit/s portova

4 x

LWL ulazi

1

Auto-uplink na svakom portu

da

MAC-adrese

2000

Širina

22.5 mm

Visina

117 mm

Dubina

84 mm

Tip

FL SWITCH 1004N-FX ST

Sučelje

RJ45

ST

IP30

Radni napon

24 V/DC

24 V/AC

Maks. temperatura okoline

60 °C

Min. temperatura okoline

-10 °C

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3563402 Phoenix Contact 1085179 FL SWITCH 1004N-FX ST industrijski Ethernet preklopnik 100 MBit/s

Upute za rad i sigurnost

Upute za rad i sigurnost 3563402 Phoenix Contact 1085179 FL SWITCH 1004N-FX ST industrijski Ethernet preklopnik 100 MBit/s

Opis

Ethernet preklopnik, četiri RJ45 porta, jedan optički port u ST formatu

Ovaj tekst je strojno preveden.
